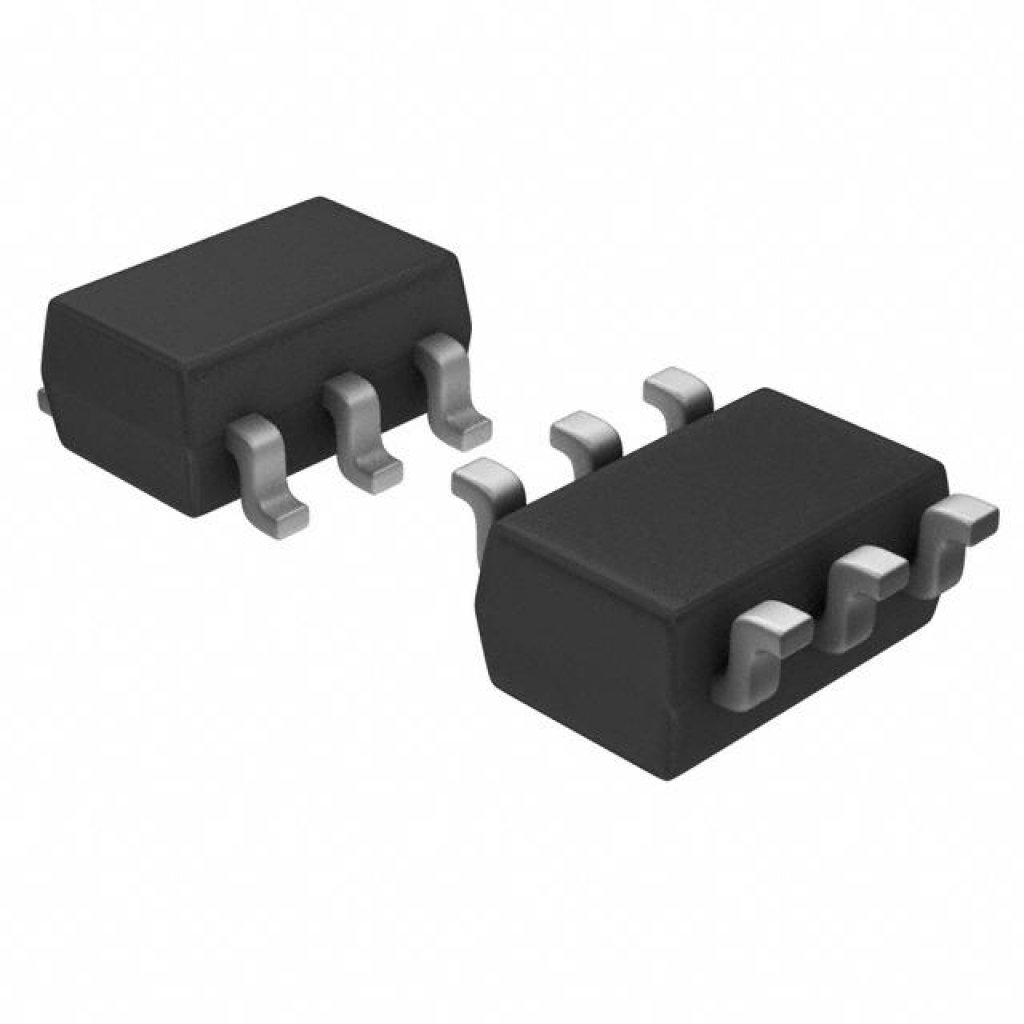

Сборка защитная TVS-диодов SOT-23-6
У поставщика
ПроизводительTexas Instruments
КатегорияУстройства защиты
У поставщиков
746 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:476 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 92,41 |
| от 24 | 85,74 |
| от 47 | 80,30 |
| от 94 | 76,25 |
| от 188 | 73,21 |
Склад 12
В наличии:270 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,75 |
| от 30 | 43,59 |
Описание
Сборка защитных TVS-диодов от Texas Instruments в компактном корпусе SOT-23-6. Устройство рассчитано на рабочий диапазон температур от -40°C до 85°C. Подходит для защиты цепей в промышленной автоматике и бытовой электронике от перенапряжений.
Технические характеристики
| Контактов | 6 |
| Тип | current_limit_switch_and_esd_protection |
| Корпус | SOT-23-6 (DBV) |
| Особенности | reverse_current_blocking, short_circuit_protection, over_temperature_protection_with_auto_restart, soft_start, integrated_output_discharge, integrated_tvs_diode_array_for_d+/d- |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Размеры | 2.90mm x 2.80mm x 1.45mm |
| Soft start | Built-in |
| Артикул | TPD3S014DBVR |
| Enable logic | высокий |
| Корпус | SOT-23-6 |
| Package marking | SII |
| Output discharge | Да |
| ЭСР воздушный разряд | ±15kV (IEC61000-4-2) |
| Макс. вх. напр. | 6V |
| Макс. выходное напряжение | 6V |
| Absolute max voltage | 6V |
| Темп. перехода | Internally limited |
| Диапазон питания | 2.7V to 5.5V (typical) |
| Current limit typical | 0.85A |
| Контактный разряд ЭСР | ±12kV (IEC61000-4-2) |
| Continuous current max | 0.5A |
| Number of esd channels | 2 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reverse current blocking | Да |
| Защита от КЗ | Да |
| Диапазон темп. окр. | -40°C to 85°C |
| Continuous current rating | 0.5A |
| Overcurrent response time | 2μs |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | -40°C to 85°C |
| Защита от перегрева | Yes, with auto-restart |
| Описание (англ.) | TVS DIODE SOT-23-6 |
| Esd protection iec 61000 4 2 air | ±15kV |
| Esd protection iec 61000 4 2 contact | ±12kV |
| Рабочая температура | -40°C ~ 85°C |
