Сборка защитная TVS-диодов 5.5В_пиковое_ 100В_ограничение SOT5
У поставщика
ПроизводительTexas Instruments
КатегорияУстройства защиты
У поставщиков
2 705 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:2 705 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,26 |
| от 107 | 16,36 |
| от 213 | 14,80 |
| от 426 | 13,60 |
| от 852 | 12,72 |
Описание

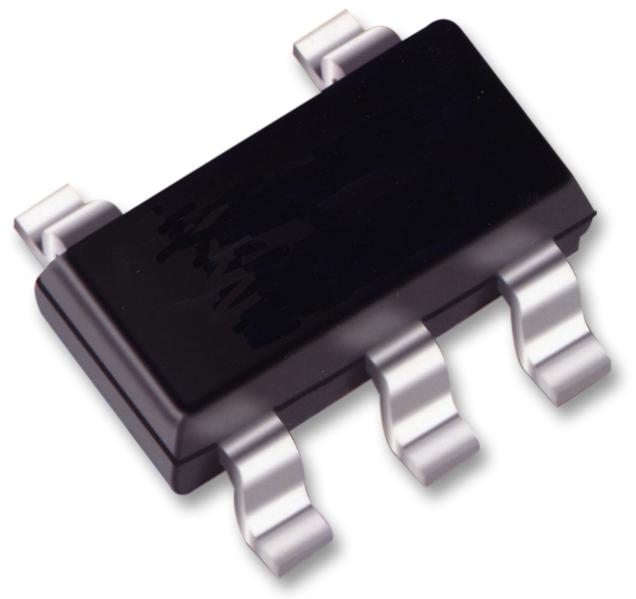

Texas Instruments выпускает сборку защитных TVS-диодов TPD2E001DRLR. Компонент рассчитан на рабочее напряжение до 5,5 В и обеспечивает защиту от электростатических разрядов до ±15 кВ (воздух), ёмкость линии составляет 1,5 пФ. Выполнен в компактном корпусе SOT-553-5. Применяется в портативной электронике и интерфейсах ввода-вывода для защиты от статического электричества.
Технические характеристики
| Тип | TVS diode array |
| Корпус | SOT-5 (DRL) |
| Каналы | 2 |
| Тип монтажа | SMD |
| Компонент | TPD2E001DRLR |
| Кол-во выводов | 5 |
| Применение | USB 2.0, Ethernet, FireWire, LVDS, S-VGA video connections, glucose meters, medical imaging |
| Корпус | SOT-553-5 |
| Io capacitance | 1.5pF (typ) |
| Ток питания | 1nA |
| Ток утечки | 1nA (max) |
| Esd ipec standard | IEC61000-4-2 Level 4 |
| Размер корпуса | 1.60mm x 1.20mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 0.9V |
| Esd air gap discharge | ±15kV |
| Контактный разряд ЭСР | ±8kV |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | не указано |
| Описание (англ.) | 2-Ch Uni-Dir ESD Protection, 1.5pF IO Cap, 5.5V VRWM, ±15kV Air ESD rating |
| Рабочая температура | -40°C ~ 85°C (TA) |
