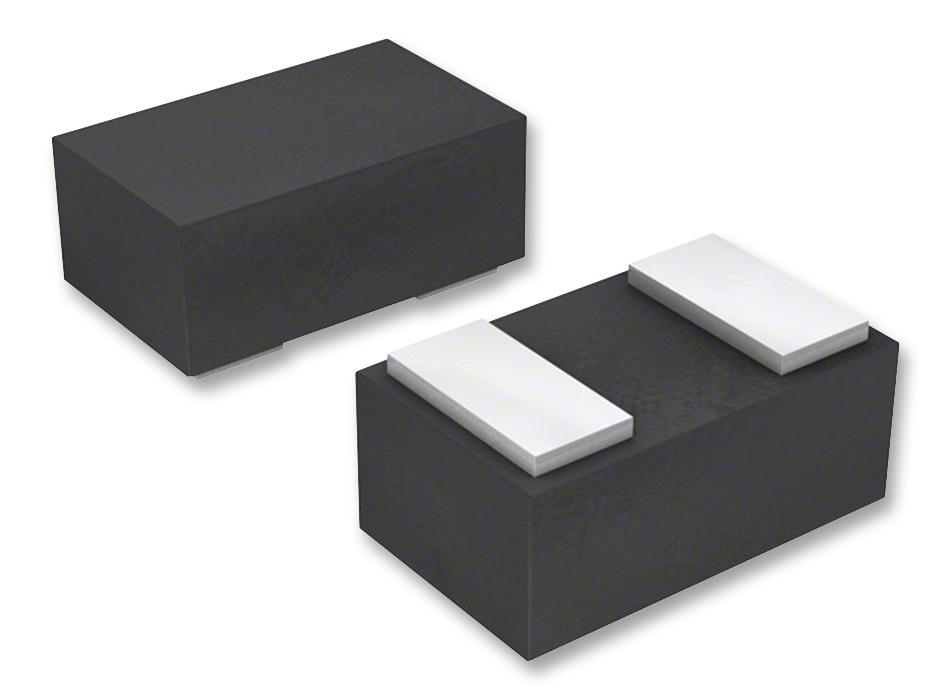

ДИОДЫ TPD1E10B06DPYR, Сборка защитная TVS-диодов Texas Instruments, корпус X1SON-2
У поставщика
ПроизводительTexas Instruments
КатегорияСупрессоры
У поставщиков
23 731 шт.
Норм. уп.: 80
Цены поставщиков
Склад 38
В наличии:10 000 шт.
Срок поставки: до 10 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,66 |
Склад 15
В наличии:9 200 шт
Срок поставки: до 10 дн.
Норм. уп.: 80
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 80 | 5,02 |
Склад 13
В наличии:4 531 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 112 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,19 |
| от 315 | 5,28 |
| от 630 | 4,52 |
| от 1 260 | 3,96 |
| от 2 520 | 3,58 |
Описание
TPD1E10B06DPYR — это сборка защитных TVS-диодов от Texas Instruments. Компонент предназначен для защиты цепей передачи данных от электростатических разрядов (ESD) и перенапряжений. Выполнен в компактном корпусе X1SON-2, что позволяет использовать его в портативной и миниатюрной электронике. Обеспечивает надёжную защиту высокоскоростных интерфейсов, таких как USB и HDMI.
Технические характеристики
| Тип | TVS |
| Ток, А | 1 А |
| Корпус | X1SON-2 |
| Тип монтажа | SMD |
| Размер корпуса | 0.60mm × 1.00mm |
| Io capacitance | 12pF (typical) |
| Ток утечки | 100nA (maximum) |
| Напряжение фиксации | 10V (maximum at Ipp=1A) |
| Data rate support | up to 400Mbps |
| Динамическое сопротивление, Ом | 0.4Ω (typical) |
| Iec 61000 4 5 surge | 6A (8/20µs) |
| Dc breakdown voltage | ±6V (minimum) |
| Esd air gap discharge | ±30kV |
| Контактный разряд ЭСР | ±30kV |
| Диап. раб. темп. | -40°C to 125°C |
| Напряжение пробоя | 6.4 В |
| Рабочее напряжение | 5.5 В |
| Напряжение ограничения | 10.5 В |
