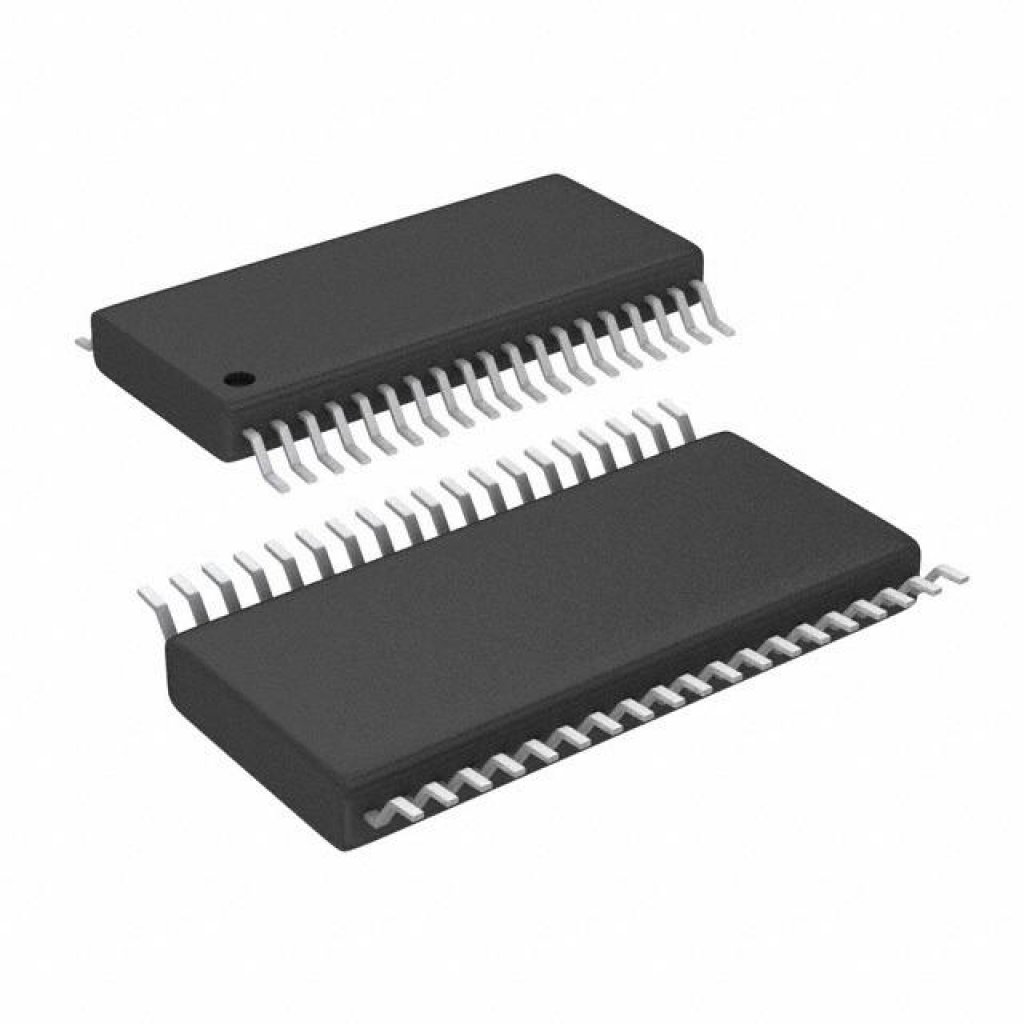

Микросхема защиты HDMI интерфейса от электростатических разрядов 38TSSOP
У поставщика
ПроизводительTexas Instruments
КатегорияИнтерфейсы прочие
У поставщиков
1 488 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 488 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,19 |
| от 57 | 33,94 |
| от 113 | 31,26 |
| от 225 | 29,24 |
| от 450 | 27,74 |
Описание
Микросхема защиты HDMI-интерфейса от Texas Instruments. Обеспечивает подавление электростатических разрядов (ESD) для приемного порта HDMI. Выполнена в компактном корпусе TSSOP-38, поставляется на ленте в катушке. Применяется в мультимедийной технике, телевизорах и видеоресиверах.
Технические характеристики
| Корпус | TSSOP-38 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Шаг выводов | 0.5mm |
| Описание | Single-chip HDMI transmitter port protection and interface device |
| Артикул | TPD12S521DBTR |
| 5v out voltage | 5V |
| Esd clamp tmds | 8kV |
| Рейтинг ЭСР HBM | 2kV |
| Напряжение питания | 5V |
| Количество выводов корпуса | 38 |
| Размеры упаковки | 6.40mm x 9.70mm |
| Frequency minus 3db | >3GHz |
| Supported standards | HDMI 1.3 and HDMI 1.4b |
| Backdrive protection | TMDS_D[2:0]+/-, TMDS_CK+/-, CE_REMOTE_OUT, DDC_DAT_OUT, DDC_CLK_OUT, HOTPLUG_DET_OUT |
| Esd bypass capacitor | 0.1µF |
| Capacitance tmds lines | 0.8pF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current regulator output | 55mA |
| Capacitance control lines | 3.5pF |
| Описание (англ.) | HDMI RX PORT PROT 38-TSSOP |
| Ce remote out voltage reference | 3.3V |
| Application schematic resistor values | 100kΩ, 47kΩ, 10kΩ, 1.7kΩ x3, 27kΩ |
| Esd rating iec61000 4 2 contact discharge | ±8kV |
| Capacitance matching between differential pair | 0.05pF |
