ЦАП одноканальный 16-бит, низкое энергопотребление, высокопроизводительный
У поставщика
Производитель3PEAK
КатегорияМикросхемы ЦАП
У поставщиков
2 693 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:2 134 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 98,95 |
| от 40 | 92,27 |
| от 67 | 88,55 |
| от 113 | 85,57 |
| от 188 | 83,21 |
Склад 13
В наличии:559 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 115,05 |
| от 19 | 107,15 |
| от 37 | 100,71 |
| от 73 | 95,91 |
| от 146 | 92,33 |
Описание

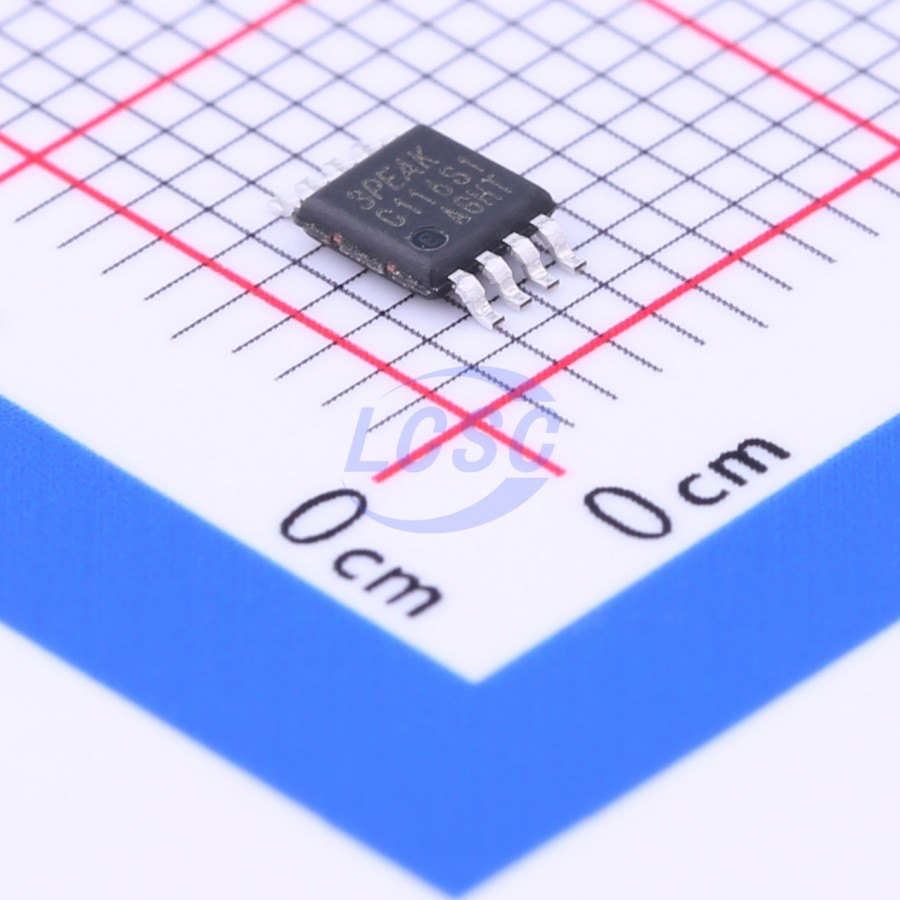

ЦАП от 3PEAK — одноканальный 16-битный преобразователь с низким энергопотреблением и высокой производительностью. Выполнен в компактном корпусе MSOP8, поставляется на ленте в катушке. Подходит для промышленной автоматики и точного управления аналоговыми сигналами.
Технические характеристики
| Модель | TPC116S1-VR |
| ESD CDM | 2000V |
| ЭСР HBM | 8000V |
| Маркировка | C116S1 |
| Корпус | 8-Pin MSOP |
| Тип монтажа | SMD |
| Количество | 3000 |
| Интерфейс | SPI/QSPI/MICROWIRE-compatible 3-wire serial |
| Скорость нарастания | 1V/μs |
| Разрешение | 16-bit |
| Описание | Single 16-Bit, Low Power, High Performance DAC |
| Номер заказа | TPC116S1-VR |
| Выходной шум | 90nV/√Hz at 10kHz |
| Dnl 16bit max | 1 LSB |
| Dnl 16bit min | -1 LSB |
| Dnl 16bit typ | ±0.5 LSB |
| Inl 16bit max | 16 LSB |
| Inl 16bit min | -16 LSB |
| Inl 16bit typ | ±8 LSB |
| Power up time | 25μs |
| Settling time | 14μs |
| Gain error max | 0.3%FS |
| Gain error min | -0.3%FS |
| Gain error typ | ±0.13%FS |
| Resolution bits | 16 |
| Transport media | Tape and Reel |
| Вх. емкость | 1pF |
| Потребляемая мощн. | 0.45mW at 5V |
| Dac glitch impulse | 2nV·s |
| Hysteresis voltage | 0.15V |
| Offset error drift | ±1μV/°C |
| Resistive load min | 5kΩ |
| Макс. ток питания | 130μA |
| Ток пит. тип. | 90μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Dc output impedance | 0.1Ω |
| Digital feedthrough | 0.5nV·s |
| Input low voltage 5v | 0.6V |
| Input high voltage 5v | 2V |
| Ток КЗ | 35mA |
| Тепловое сопротивление JA | 210°C/W |
| Тепловое сопротивление JC | 45°C/W |
| Zero offset error max | 30mV |
| Zero offset error min | 6.5mV |
| Input low voltage 3 3v | 0.4V |
| Input high voltage 3 3v | 1.5V |
| Integrated output noise | 45μVp-p |
| Reference 3db bandwidth | 100kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Sclk pulse width low min | 8ns |
| Макс. ток утечки входа | ±1μA |
| Input leakage current min | ±0.1μA |
| Reference input impedance | 333kΩ |
| Sclk pulse width high min | 8ns |
| Диап. темп. хр. | -65°C to 150°C |
| Absolute max input current | ±20mA |
| Абс. макс. входное напряжение | V- - 0.3V to V+ + 0.3V |
| Температура пайки выводов | 260°C |
| Serial clock frequency max | 30MHz |
| Макс. напряжение питания | 6.5V |
| Full scale offset error max | 30mV |
| Full scale offset error min | -30mV |
| Full scale offset error typ | 0mV |
| Диап. раб. темп. | -40°C to +125°C |
| Reference input voltage max | VDD |
| Reference input voltage min | 2V |
| Gain temperature coefficient | ±2ppmFS/°C |
| Макс. температура перехода | 150°C |
| Output voltage range no load | VREF |
| Power down power consumption | 1μW |
| Описание (англ.) | Single 16Bit, Low Power, High Performance DACs |
| Output short circuit duration | Indefinite |
| Power down supply current max | 1μA |
| Power down supply current typ | 0.4μA |
| Output voltage range 10k load max | VREF - 0.1V |
| Output voltage range 10k load min | 0.2V |
| Capacitive load 1k series resistance | 15μF |
| Capacitive load no series resistance | 0.1nF |
| Sync fall to sclk fall hold time min | 0ns |
| Sync fall to sclk fall setup time min | 8ns |
