УНЧ 315Вт стерео , 600Вт моно класс D 44-Pin HTSSOP
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 170 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:1 161 шт
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 382,69 |
| от 23 | 364,73 |
| от 45 | 352,72 |
| от 90 | 342,15 |
| от 179 | 335,01 |
Склад 12
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 83 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 414,00 |
| от 5 | 333,27 |
| от 50 | 319,96 |
Описание
Микросхема усилителя мощности класса D от Texas Instruments. Работает в диапазоне напряжений от 18 до 53,5 В, обеспечивает 315 Вт в стереорежиме или 600 Вт в моно. КПД достигает 90%, а искажения не превышают 0,006%. Подходит для профессиональной аудиотехники, активных колонок и сабвуферов.
Технические характеристики
| Корпус | HTSSOP-44 |
| Тип монтажа | SMD |
| Полоса пропускания | 100kHz |
| Защита | undervoltage, overtemperature, clipping, short circuit |
| Idle losses | <2.5W |

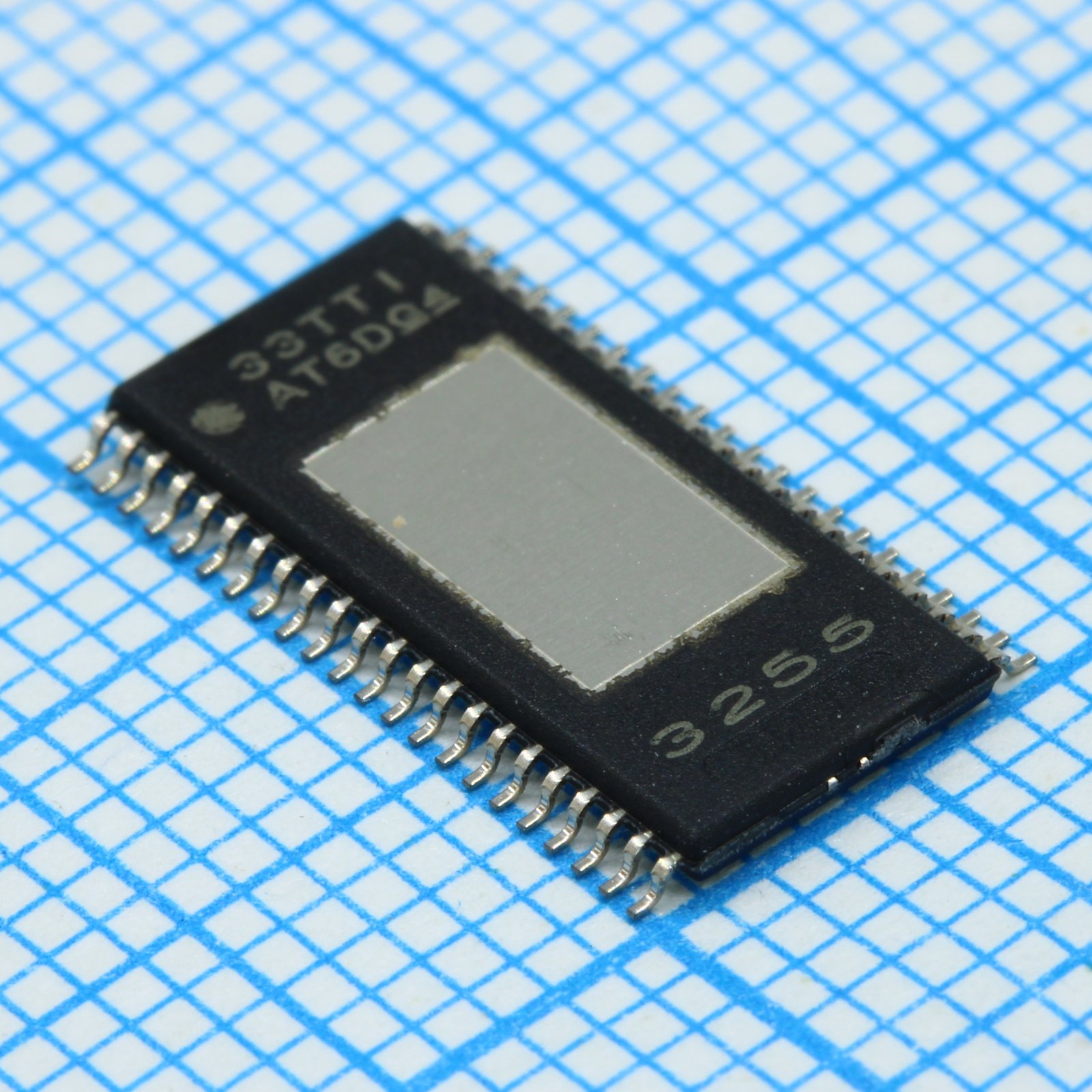

| Артикул | TPA3255DDVR |
| Thermal pad | PowerPAD |
| Производитель | Texas Instruments |
| Mosfet rdson | 85mΩ |
| Корпус | HTSSOP44 |
| Emi compliant | Да |
| Snr a weighted | >111dB |
| Amplifier class | D |
| Efficiency 4ohm | 90% |
| Error reporting | Да |
| Analog input type | differential |
| Размер корпуса | 6.10mm x 14.00mm |
| Макс. напр. пит. | 53.5V |
| Мин. напр. пит. | 18V |
| Thd plus n 1w 4ohm | 0.006% |
| Analog input voltage | 2VRMS |
| Psrr btl 1khz no input | >65dB |
| Thd plus n to clipping | <0.01% |
| Output noise a weighted | <85µV |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Click pop free startup stop | Да |
| Описание (англ.) | 315-W stereo, 600-W mono, 18- to 53.5-V supply, analog input Class-D audio amplifier 44-HTSSOP 0 to 70 |
| Power output mono 2ohm 1pct thd | 480W |
| Power output mono 2ohm 10pct thd | 600W |
| Power output stereo 4ohm 1pct thd | 260W |
| Power output stereo 8ohm 1pct thd | 150W |
| Power output stereo 4ohm 10pct thd | 315W |
| Power output stereo 8ohm 10pct thd | 185W |
