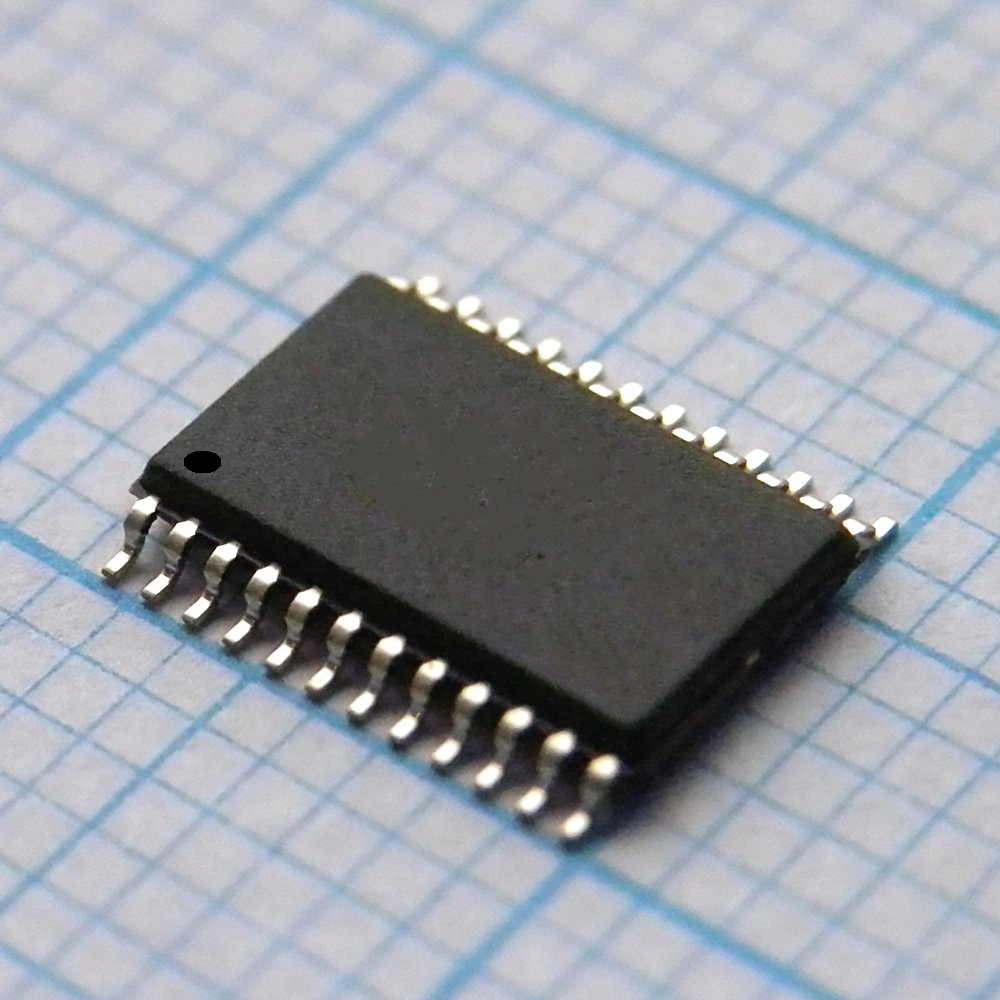

УНЧ 25Вт TPA3123D2PWPR
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
812 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:812 шт
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 353,41 |
| от 23 | 336,78 |
| от 46 | 325,66 |
| от 91 | 315,88 |
| от 181 | 309,27 |
Описание
Усилитель мощности звука (УНЧ) TPA3123D2PWPR от Texas Instruments. Микросхема обеспечивает выходную мощность до 25 Вт в компактном корпусе HTSSOP24 и работает в расширенном температурном диапазоне от -40°C до +85°C. Подходит для построения аудиосистем в бытовой электронике и портативных устройствах.
Технические характеристики
| Сопротивление сток-исток | 200mΩ |
| ESD CDM | ±500V |
| ЭСР HBM | ±2kV |
| Корпус | TSSOP-24 |
| Тип монтажа | SMD |
| Crosstalk | -60dB |
| Thermal pad | Да |
| Код упаковки | PWP |
| Корпус | HTSSOP24 |
| Gain settings | 20, 26, 32, 36dB |
| Output inductor | 22µH |
| Mute attenuation | -82dB |
| Выходной конденсатор | 0.68µF |
| Входной ток низкого уровня | 1µA |
| Logic low voltage | 0.8V |
| Входной ток высокого уровня | 125µA |
| Load impedance min | 3.2Ω |
| Logic high voltage | 2V |
| Макс. напр. пит. | 30V |
| Мин. напр. пит. | 10V |
| Thd plus n 8ohm 5w | 0.08% |
| Тепловой гистерезис | 30°C |
| Thermal trip point | 150°C |
| Bootstrap capacitor | 0.22µF |
| Thd plus n 4ohm 10w | 0.08% |
| Частота генератора | 250kHz |
| Bypass output voltage | AVCC/8 |
| Output power 4ohm 24v | 20W |
| Output power 4ohm 27v | 25W |
| Отношение сигнал/шум | 99dB |
| Quiescent current mute | 23mA |
| Supply voltage abs max | 36V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Quiescent current active | 23mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output offset voltage max | 50mV |
| Output offset voltage typ | 7.5mV |
| Load impedance recommended | 4Ω |
| Oscillator frequency range | 230kHz to 270kHz |
| Output power 4ohm 1pct thd | 16W |
| Output power 8ohm 1pct thd | 8W |
| Ток покоя в выключенном состоянии | 0.39mA |
| Output power 4ohm 10pct thd | 20W |
| Output power 8ohm 10pct thd | 10W |
| Supply ripple rejection 1khz | -52dB |
| Описание (англ.) | AMP AUDIO PWR 25W D 24TSSOP |
| Supply ripple rejection 100hz | -48dB |
| Термосопротивление кристалл-плата | 6.8°C/W |
| Рабочая температура | -40°C ~ 85°C (TA) |
| Термосопротивление переход-среда | 30.2°C/W |
| Thermal resistance junction to case top | 27.8°C/W |
| Thermal resistance junction to case bottom | 0.5°C/W |
