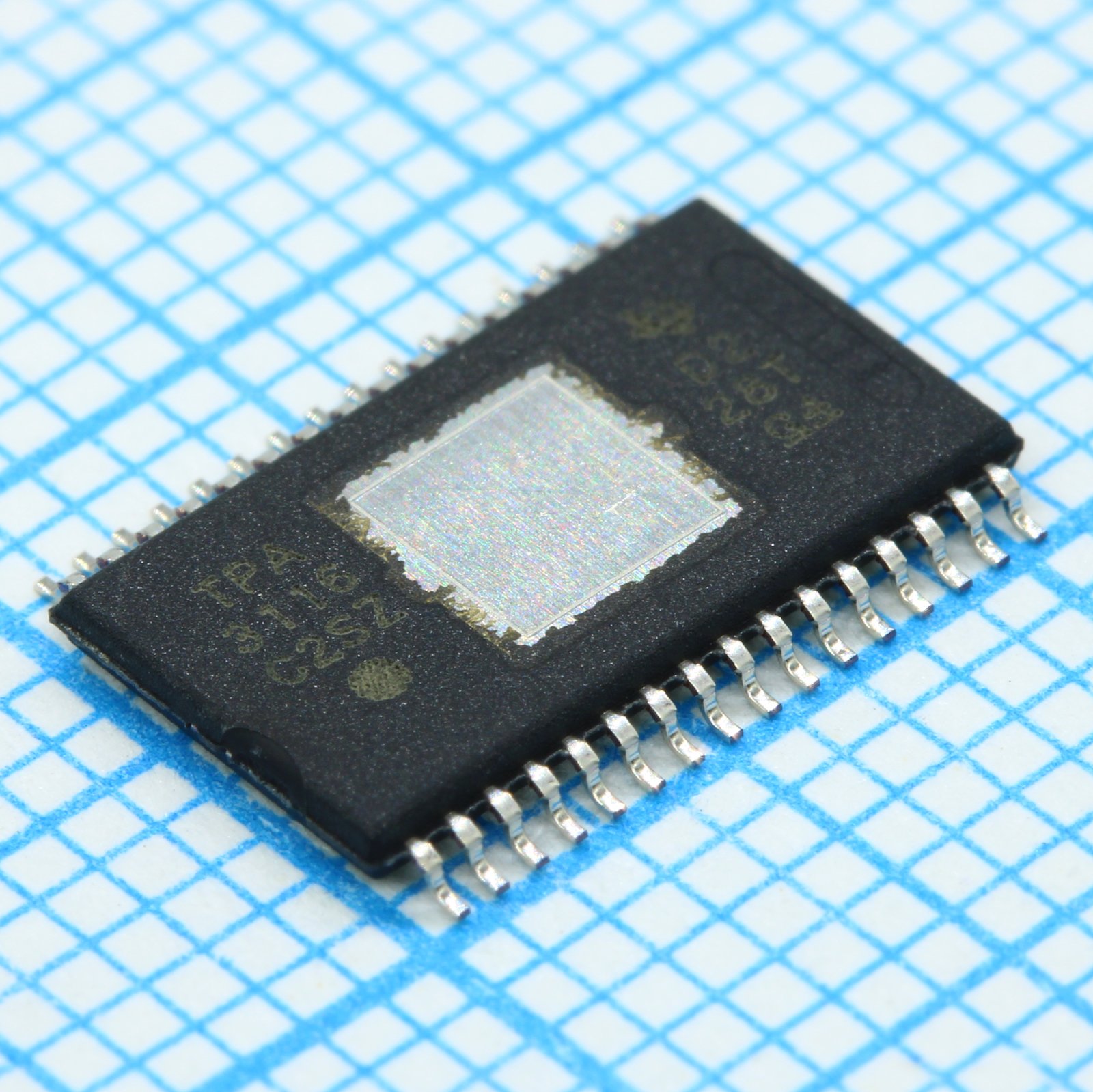

Микросхема TPA3116D2DADR
У поставщика
У поставщиков
1 031 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 031 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,33 |
| от 49 | 71,17 |
| от 97 | 67,08 |
| от 194 | 63,49 |
| от 388 | 61,07 |
Описание
Микросхема TPA3116D2DADR от Texas Instruments представляет собой высокоэффективный стереофонический усилитель класса D. Компонент оптимизирован для работы с низким уровнем искажений и обеспечивает высокую выходную мощность при компактных размерах. Применяется в аудиосистемах, мультимедийных колонках и автомобильных усилителях, где важна энергоэффективность и качество звука.
Технические характеристики
| PSRR | высокий |
| Корпус | DAD (32-Pin HTSSOP Pad Up) |
| Тип монтажа | SMD |
| Топология | Class-D |
| Размер корпуса | 11.00mm × 6.20mm |
| Idle loss | Low |
| Кол-во выводов | 32 |
| Тип входа | Differential and Single-Ended |
| Modulation | Advanced Modulation Schemes with AM Avoidance |
| Описание | 15-W, 30-W, 50-W Filter-Free Class-D Stereo Amplifier Family With AM Avoidance |
| Артикул | TPA3116D2DADR |
| Power limit | Programmable |
| Power supply | Single Power Supply |
| Корпус | HTSSOP32 |
| Device family | TPA3116D2, TPA3118D2, TPA3130D2 |
| Диапазон напряжений | 4.5V to 26V |
| Synchronization | Master and Slave |
| Power efficiency | >90% |
| Макс. напр. пит. | 26V |
| Мин. напр. пит. | 4.5V |
| Application circuit | Simplified Application Circuit with LC Filters, AM/FM Tuner, and Input Sources |
| Output power stereo | 2×50W into 4Ω BTL at 21V |
| Package alternative | DAP (32-Pin HTSSOP Pad Down) |
| Защита | Overvoltage, Undervoltage, Overtemperature, DC-detect, Short Circuit with Error Reporting |
| Макс. частота переключения | 1.2MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output power alternate 1 | 2×30W into 8Ω BTL at 24V |
| Output power alternate 2 | 2×15W into 8Ω BTL at 15V |
| Диапазон темп. окр. | -40°C to 85°C |
| Описание (англ.) | AMP AUD 50W STER D 32HTSSOP |
| Рабочая температура | -40В°C ~ 85В°C (TA) |
