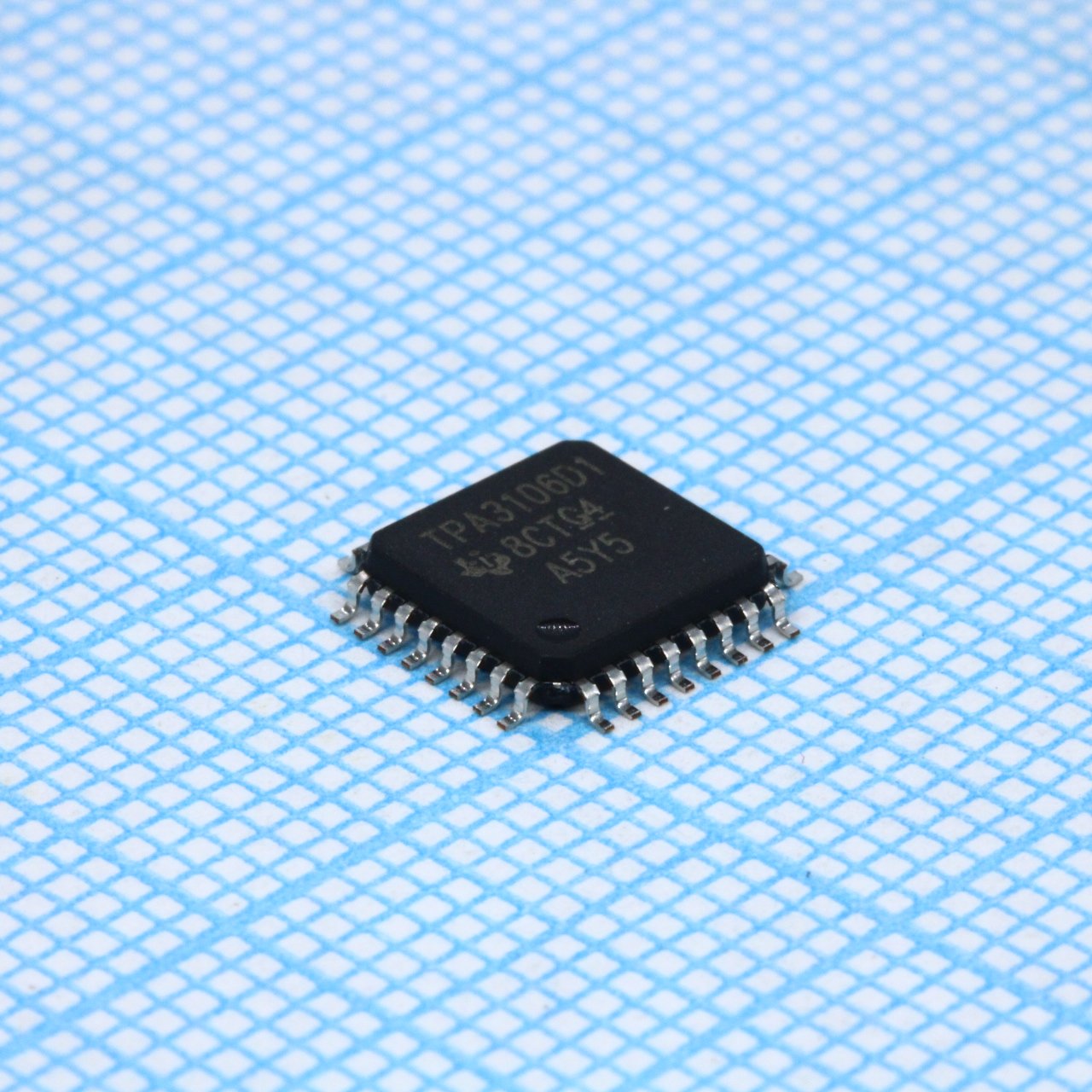

УНЧ 40Вт TPA3106D1VFPR
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
1 280 шт.
Норм. уп.: 3
Цены поставщиков
Склад 13
В наличии:640 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 568,99 |
| от 16 | 543,86 |
| от 32 | 527,05 |
| от 63 | 512,27 |
| от 125 | 502,26 |
Склад 12
В наличии:640 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 871,11 |
| от 3 | 1 871,11 |
Описание
Усилитель мощности звука TPA3106D1VFPR от Texas Instruments — это моноканальный УНЧ класса D. Модель выдает до 40 Вт мощности, выполнена в компактном корпусе 32-HLQFP и рассчитана на работу в расширенном температурном диапазоне от -40°C до +85°C. Подходит для промышленной автоматики и аудиосистем, где требуется высокая эффективность при малых габаритах.
Технические характеристики
| Svr | -88dB |
| Корпус | HLQFP |
| Psrr dc | -70dB |
| Тип монтажа | SMD |
| КПД | 92% |
| Выводы корпуса | 32 |
| Время включения | 25ms |
| Корпус | 32-HLQFP (7x7) |
| Gain settings | 20dB, 26dB, 32dB, 36dB |
| Время выключения | 0.1ms |
| Snr a weighted | 102dB |
| Размеры упаковки | 7mm x 7mm |
| Макс. напр. пит. | 26V |
| Мин. напр. пит. | 10V |
| Тепловой гистерезис | 30°C |
| Thermal trip point | 150°C |
| Load resistance min | 3.2Ω |
| Thd+n 8ohm 20w 1khz | 0.2% |
| ESD HBM | ±2kV |
| Частота генератора | 200kHz to 300kHz |
| Output offset voltage | 5mV typ, 50mV max |
| Quiescent current 24v | 14mA |
| Output integrated noise | 125μV (A-weighted) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Bypass reference voltage | 1.35V typ |
| Esd charged device model | ±500V |
| Диап. темп. хр. | -65°C to 150°C |
| Internal regulator voltage | 4.1V typ |
| Диапазон темп. перехода | -40°C to 150°C |
| Quiescent current mute 24v | 6mA |
| Input low level voltage max | 0.8V |
| Диап. раб. темп. | -40°C to 85°C |
| Input high level voltage min | 2V |
| Output power 4ohm 12v 7% thd | 15.6W |
| Output power 4ohm 24v 7% thd | 25W |
| Output power 8ohm 12v 7% thd | 8.7W |
| Output power 8ohm 24v 7% thd | 32W |
| Описание (англ.) | AMP AUDIO PWR 40W MONO 32LQFP |
| Output power 8ohm 12v 10% thd | 9.2W |
| Output power 8ohm 24v 10% thd | 40W |
| Quiescent current shutdown 24v | 215μA |
| Drain source on resistance total | 400mΩ typ, 500mΩ max |
| Термосопротивление кристалл-плата | 16.6°C/W |
| Рабочая температура | -40°C ~ 85°C (TA) |
| Термосопротивление переход-среда | 28.23°C/W |
| Thermal resistance junction to case top | 32.4°C/W |
| Thermal resistance junction to case bottom | 1.1°C/W |
