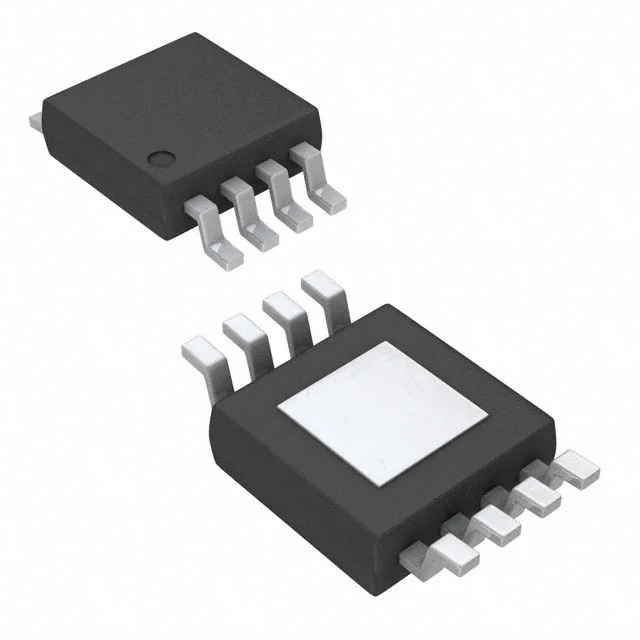

Микросхема TPA2005D1DGNR
У поставщика
У поставщиков
494 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:494 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,65 |
| от 16 | 43,49 |
| от 31 | 41,87 |
| от 62 | 39,47 |
| от 123 | 36,60 |
Описание
Микросхема TPA2005D1DGNR от Texas Instruments — это аудиоусилитель класса D. Работает при напряжении от 2,5 до 5,5 В и обеспечивает выходную мощность до 1,5 Вт на канал. Отличается низким уровнем искажений и высокой эффективностью. Применяется в портативной электронике, смартфонах и компактных аудиоустройствах.
Технические характеристики
| Тип | Микросхемы прочие |
| PSRR | -71dB at 217Hz |
| Корпус | MSOP PowerPAD-8 (DGN) |
| Тип монтажа | SMD |
| КПД | 84% at 400mW, 79% at 100mW |
| Тип входа | differential |
| Тип выхода | filter-free class-D |
| Выходной шум | 48μV RMS |
| Вых. мощность | 1.4W into 8Ω at 5V, THD=10% |
| Время запуска | 9ms |
| Load impedance | 8Ω (2.5V-5.5V), 4Ω (2.5V-4.2V) |
| Ток отключения | 0.5μA |
| Ток покоя | 2.8mA |
| Размеры упаковки | 3mm x 5mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Thermal protection | Да |
| External components | 3 |
| Частота перекл. | 250kHz |
| Защита от КЗ | Да |
| Суммарный коэффициент гармоник | 10% at rated power (typ) |
| Диап. раб. темп. | -40°C to 85°C |
| Термосопротивление переход-среда | 76.3°C/W |
