Трансивер RS-485 ЭМС защита ±15кВ 10мб/с
У поставщика
Производитель3PEAK
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
2 126 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:1 126 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,74 |
| от 199 | 17,33 |
| от 333 | 15,97 |
| от 557 | 14,89 |
| от 929 | 14,13 |
Склад 13
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,71 |
| от 85 | 20,50 |
| от 170 | 18,69 |
| от 339 | 17,30 |
| от 677 | 16,27 |
Описание

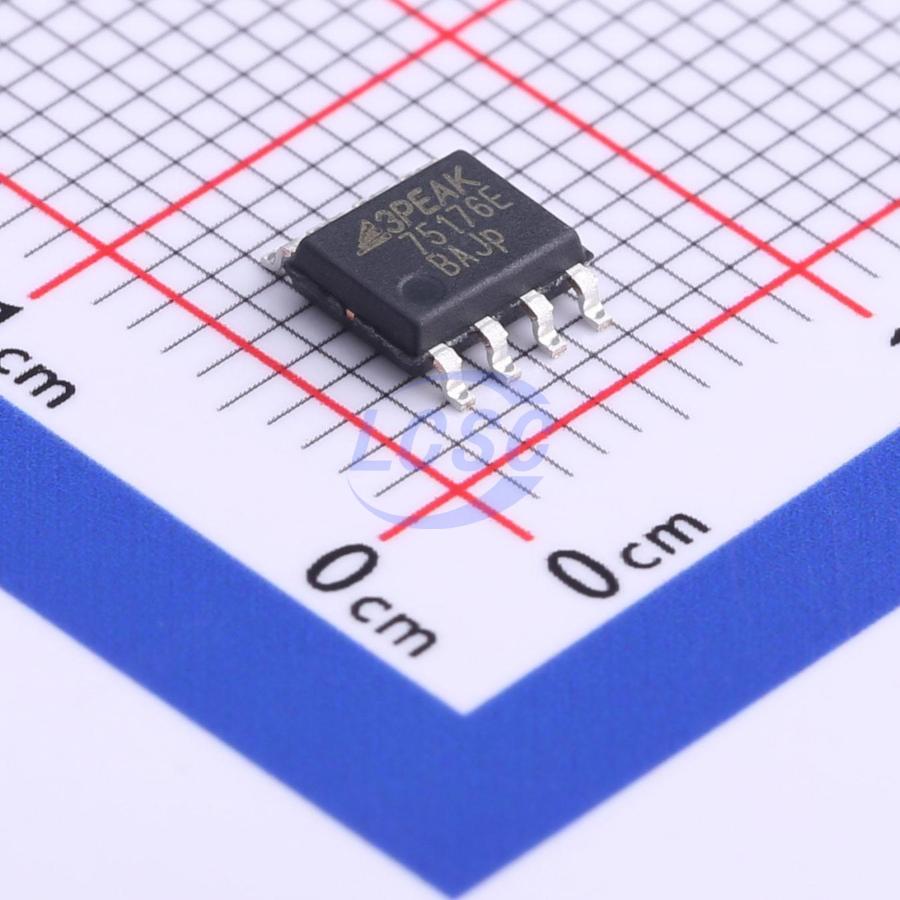

Трансивер RS-485 от 3PEAK с усиленной защитой от электростатических разрядов до ±15 кВ. Поддерживает скорость передачи данных до 10 Мбит/с и оснащён функцией полной защиты от сбоев (Full Fail-safe). Выполнен в компактном корпусе SOP8. Подходит для промышленной автоматики, систем управления и сетей передачи данных.
Технические характеристики
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Количество | 4000 |
| Max nodes | 32 |
| Упаковка | Tape and Reel |
| Кол-во выводов | 8 |
| Описание | RS-485 Transceiver, ±15kV ESD Protected, 10Mbps, Full Fail-safe |
| Артикул | TP75176E-SR |
| Data rate 5v | 10Mbps |
| Data rate 3v3 | 6Mbps |
| Esd hbm bus pins | ±15kV |
| Макс. вх. ток | 2uA |
| Input current min | -2uA |
| Esd hbm other pins | ±2kV |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Logic input low max | 0.4V |
| Logic input high min | 2V |
| Bus input current max | 1mA |
| Bus input current min | -0.8mA |
| Driver pulse skew typ | 10ns |
| Driver rise fall time | 26ns |
| Ном. напряжение питания | 5V |
| Thermal resistance sop | 158°C/W |
| Driver disable time max | 50ns |
| Receiver hysteresis min | 75mV |
| Receiver output low max | 0.4V |
| Receiver pulse skew max | 10ns |
| Receiver rise fall time | 3.4ns |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Thermal resistance msop | 210°C/W |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Absolute max bus voltage | -9V to +14V |
| Макс. темп. перехода | +150°C |
| Receiver output high min | 4V |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Receiver disable time max | 28ns |
| Абс. макс. входное напряжение | -0.3V to VCC+0.3V |
| Макс. напряжение питания | -0.3V to +7V |
| Bus common mode voltage max | +7V |
| Bus common mode voltage min | -5V |
| Receiver output leakage max | 2uA |
| Receiver output leakage min | -2uA |
| Supply current disabled max | 0.002mA |
| Supply current disabled typ | 0.0012mA |
| Driver propagation delay max | 14ns |
| Макс. ток покоя | 2.5mA |
| Supply current quiescent typ | 2.2mA |
| Описание (англ.) | ±15kV ESD Protected, 10Mbps, Full Fail-safe, RS-485 Transceivers |
| Driver common mode change max | 0.05V |
| Receiver propagation delay max | 55ns |
| Differential output capacitance | 8pF |
| Receiver threshold negative max | -130mV |
| Receiver threshold negative min | -200mV |
| Receiver threshold positive max | -10mV |
| Receiver threshold positive min | -50mV |
| Driver output voltage change max | 0.2V |
| Driver short circuit current max | 300mA |
| Driver short circuit current min | 120mA |
| Driver common mode output voltage | VCC/2 |
| Supply current driver enabled max | 1.8mA |
| Supply current driver enabled typ | 1.5mA |
| Absolute max bus transient voltage | ±100V |
| Driver common mode peak to peak max | 0.5V |
| Supply current receiver enabled max | 0.6mA |
| Supply current receiver enabled typ | 0.5mA |
| Absolute max receiver output voltage | -0.3V to VCC+0.3V |
| Driver enable time receiver enabled max | 10ns |
| Receiver enable time driver enabled max | 11ns |
| Driver enable time receiver disabled max | 125ns |
| Receiver enable time driver disabled max | 15ns |
| Driver differential output voltage 3v min | 1.2V |
| Driver differential output voltage 3v typ | 1.5V |
| Driver differential output voltage 5v min | 2.3V |
| Driver differential output voltage 5v typ | 2.5V |
