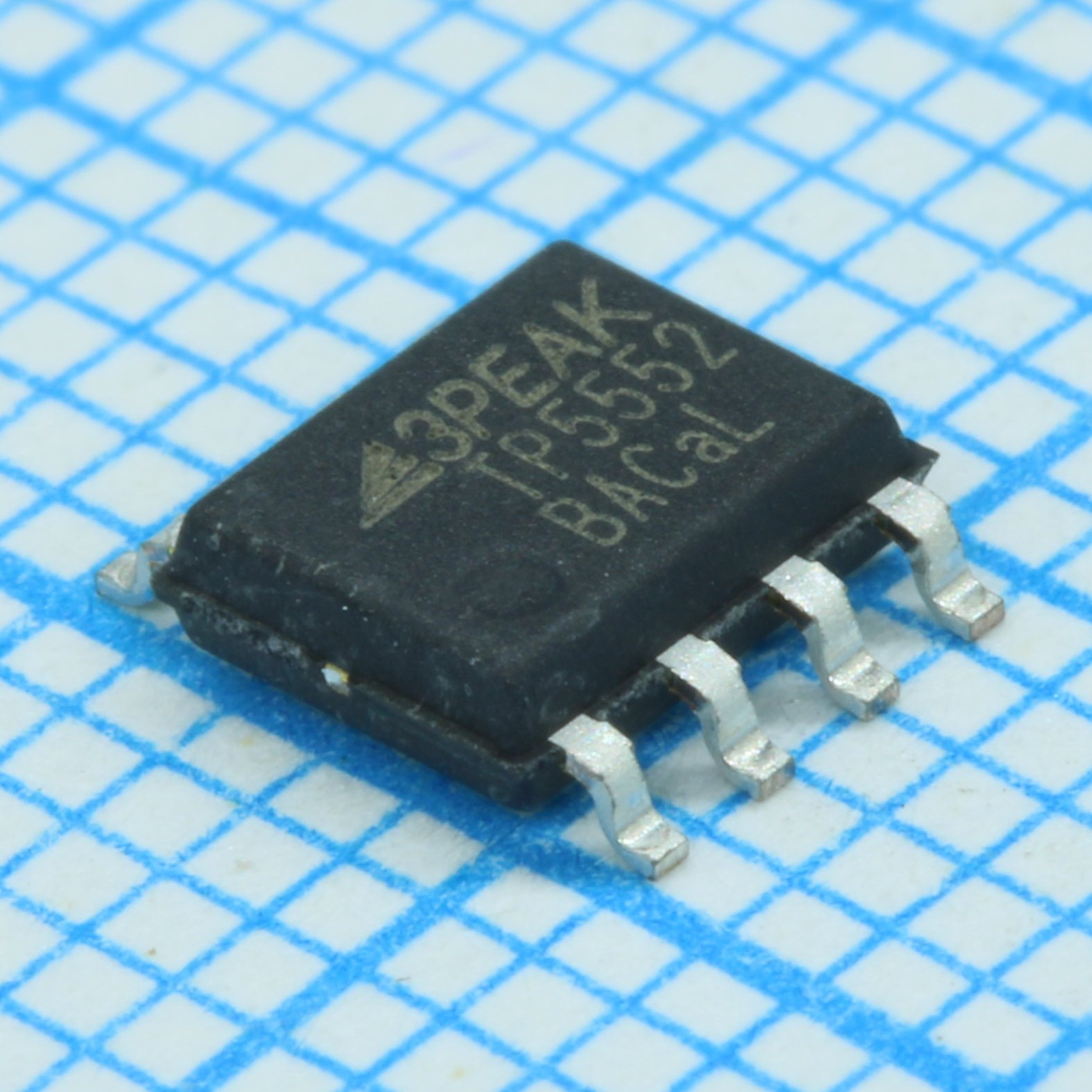

Операционный усилитель TP5552-SR
У поставщика
У поставщиков
5 585 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:2 519 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 49,67 |
| от 81 | 45,30 |
| от 134 | 42,84 |
| от 224 | 40,88 |
| от 372 | 39,42 |
Склад 15
В наличии:2 000 шт
Срок поставки: до 16 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,78 |
Склад 13
В наличии:1 066 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 57,28 |
| от 36 | 52,76 |
| от 72 | 49,07 |
| от 144 | 46,30 |
| от 287 | 44,23 |
Описание
Операционный усилитель TP5552-SR от 3PEAK — прецизионный компонент с низким уровнем шума и широкой полосой пропускания. Работает при напряжении до 5,5 В, обеспечивает высокую точность усиления. Подходит для портативной электроники, измерительных приборов и систем сбора данных.
Технические характеристики
| Тип | Усилители – Инструментальные, Операционные, Буферные |
| Cmrr | 130dB |
| PSRR | 130dB typical, min 110dB at 25°C, min 105dB over -40°C to 125°C |
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Полоса пропускания | 3.5MHz |
| Скорость нарастания | 2.5V/µs |
| ESD рейтинг | 7kV HBM |
| Описание | Dual ultra-low noise, 3.5 MHz zero-drift rail-to-rail input/output operational amplifier |
| Артикул | TP5552-SR |
| Rail to rail | Да |
| Amplifier type | zero-drift chopper-stabilized operational amplifier |
| Open loop gain | 130dB |
| Макс. вх. ток | ±20mA |
| Входной ток смещения | 50pA typical |
| Количество каналов | 2 |
| Макс. вых. ток | ±60mA |
| Диап. вх. напр. | rail-to-rail |
| Вх. напр. смещ. | 5µV max |
| Offset voltage drift | 0.05µV/°C max |
| Диап. вых. напр. | rail-to-rail |
| Диапазон питания | 1.8V to 5.5V single supply, ±0.9V to ±2.75V dual supply |
| Произведение усиления на полосу | 3.5MHz |
| Supply pin current max | ±50mA |
| Макс. темп. перехода | 150°C |
| No 1 over f noise corner | down to 0.1Hz |
| Диап. темп. хр. | -65°C to 150°C |
| Supply current dual total | 1.1mA |
| Температура пайки выводов | 260°C (10 sec) |
| Макс. напряжение питания | 7V |
| Input noise voltage density | 15nV/√Hz at 1kHz |
| Диап. раб. темп. | -40°C to 125°C |
| Voltage noise 0 1hz to 10hz | 350nVpp |
| Supply current per amplifier | 550µA |
| Output short circuit duration | indefinite |
| Input current recommended limit | 10mA |
