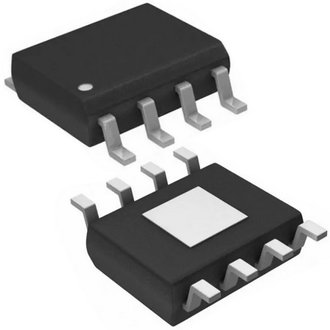

МИКРОСХЕМЫ TP4056-42-ESOP8, микросхема питания TOPPOWER
У поставщика
ПроизводительTopPower
КатегорияМикросхемы зарядных устройств
У поставщиков
14 616 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:9 806 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,62 |
| от 182 | 16,84 |
| от 364 | 15,41 |
| от 727 | 14,19 |
| от 1 454 | 13,39 |
Склад 15
В наличии:4 070 шт
Срок поставки: до 10 дн.
Норм. уп.: 70
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 70 | 12,02 |
Склад 12
В наличии:740 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,53 |
| от 50 | 13,04 |
Описание
Микросхема питания TP4056-42-ESOP8 от производителя TopPower представляет собой контроллер заряда литий-ионных и литий-полимерных аккумуляторов. Выполнена в компактном корпусе ESOP8, что удобно для встраиваемых решений. Устройство обеспечивает линейный процесс заряда с функцией терморегуляции и защитой от перегрева. Предназначено для использования в портативной электронике, power bank и автономных устройствах.
Технические характеристики
| Ток, А | 1 A |
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Soft start | Да |
| Артикул | TP4056-42-ESOP8 |
| Enable input | CE pin, TTL/CMOS logic |
| Part marking | TP4056 |
| Charge method | CC/CV linear |
| Тип монтажа | SMD |
| Charge voltage | 4.2V ±1.5% |
| Status outputs | two open drain pins |
| Current monitor | Да |
| Ток в режиме ожидания | 55-100uA |
| Internal pmosfet | Да |
| Ток отключения | 55-100uA |
| Химия батареи | Li-Ion single cell |
| Float voltage max | 4.263V |
| Float voltage min | 4.137V |
| Макс. вх. напр. | 8.0V |
| Мин. входное напряжение | 4.0V |
| Order part number | TP4056-42-SOP8-PP |
| Temperature sense | via TEMP pin, NTC thermistor, disable by grounding |
| Automatic recharge | Да |
| Charge current max | 1000mA |
| Charge termination | C/10 |
| Max charge current | 1000mA |
| Терморегулирование | Да |
| Bat pin current max | 1200mA |
| Макс. ток дежурного режима | 100μA |
| Standby current typ | 55μA |
| Ce pin voltage range | -0.3V to 10V |
| Prog pin current max | 1200uA |
| Макс. ток отключения | 100μA |
| Shutdown current typ | 55μA |
| Напряжение, В | 4.2 V |
| Charge status outputs | two open-drain pins |
| Блокировка при пониж. напряжении | Да |
| Charge voltage nominal | 4.2V |
| Temp pin voltage range | -0.3V to 10V |
| Trickle charge current | 130mA |
| Battery pin max current | 1200mA |
| Charge current accuracy | ±5% |
| Charge voltage accuracy | ±1.5% |
| Temperature sense delay | 0.15s |
| Макс. темп. перехода | 145°C |
| Trickle charge threshold | 2.9V |
| Battery pin current sleep | <2uA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Trickle charge hysteresis | 80mV |
| Абс. макс. входное напряжение | 8V |
| Charge current set formula | I_BAT = (V_PROG / R_PROG) * 1200 |
| Input supply voltage range | -0.3V to 8V |
| Температура пайки выводов | 260°C for 10sec |
| Температура пайки выводов | 260°C (10 sec) |
| No blocking diode required | Да |
| Trickle charge current max | 140mA |
| Trickle charge current min | 120mA |
| Trickle charge current typ | 130mA |
| Battery pin current disable | <2uA |
| Battery pin current standby | -2.5uA typical |
| Battery standby current max | 6μA |
| Battery standby current typ | 0μA |
| Charge current programmable | up to 1000mA |
| Charge current set resistor | RPROG |
| Макс. температура перехода | 145°C |
| Temperature sense thresholds | 45% and 80% of VIN |
| Battery short circuit duration | Continuous |
| Charge mode supply current max | 500μA |
| Charge mode supply current typ | 150μA |
| Input supply voltage operating | 4.0V to 8.0V |
| Negative charge current circuit | Да |
| Prog pin voltage precharge mode | 0.2V |
| Trickle charge threshold voltage | 2.9V typical |
| Negative charge current protection | Да |
| Диапазон темп. окр. | -40°C to 85°C |
| Charge termination current threshold | C/10 |
| Prog pin voltage constant current mode | 2V |
| Thermal regulation junction temperature | 145°C |
