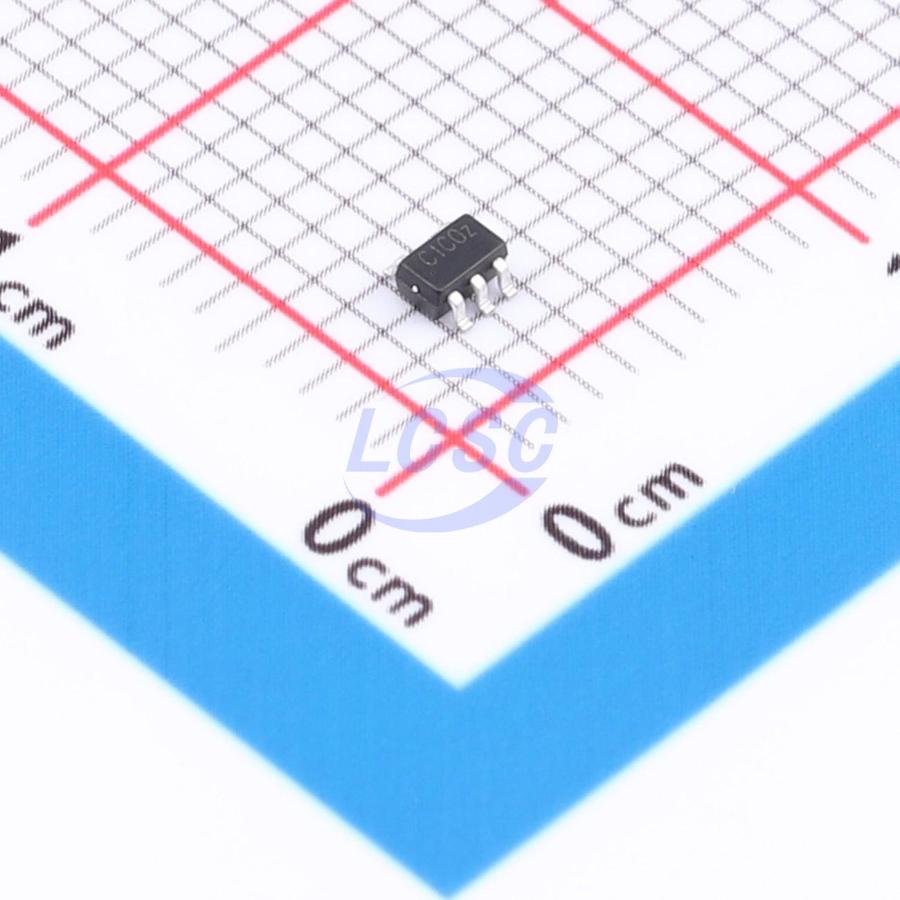

Компаратор с низким энергопотреблением 200нА 1.6В полный вход-выход
У поставщика
Производитель3PEAK
КатегорияМикросхемы
У поставщиков
2 724 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 724 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,48 |
| от 35 | 18,66 |
| от 70 | 17,57 |
| от 140 | 16,17 |
| от 280 | 14,82 |
Описание
Компаратор от 3PEAK с ультранизким энергопотреблением — всего 200 нА. Работает при напряжении от 1,6 В, поддерживает полный входной и выходной диапазон (RRIO) и имеет выход с тяговым усилителем (Push-Pull). Выпускается в компактном корпусе SC-70-5. Подходит для портативных устройств, систем с батарейным питанием и датчиков в промышленной автоматике.
Технические характеристики
| ESD CDM | 1kV |
| ЭСР HBM | 2kV |
| Маркировка | C1C |
| Корпус | 5-Pin SC70 |
| Каналы | 1 |
| Тип монтажа | SMD |
| Количество | 3000 |
| Время спада | 5ns |
| Кол-во выводов | 5 |
| Время нарастания | 5ns |
| Описание | Ultra-Low Power 200nA, 1.6V, RRIO, Push-Pull Output Comparator |
| Тип выхода | Push-Pull |
| Артикул | TP2011-CR |
| Latch enable | Нет |
| Output swing | Rail-to-Rail |
| Phase reversal | Нет |
| Transport media | Tape and Reel |
| Входное сопротивление | >100GΩ |
| Макс. вх. ток | ±10mA |
| Макс. вых. ток | ±25mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.6V |
| Диап. вх. напр. | V- - 0.3V to V+ + 0.3V |
| Макс. ток покоя | 450nA |
| Ток покоя тип. | 90nA |
| Тип. входной ток смещения | 6pA |
| Propagation delay skew | 1μs |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input hysteresis voltage | 4mV |
| Тип. входной ток смещ. | 4pA |
| Макс. напряжение смещения | ±12.0mV |
| Тип. напряжение смещения вх. | 0.5mV |
| Output low level voltage | VSS + 0.3V (at IOUT = 1mA) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output high level voltage | VDD - 0.3V (at IOUT = -1mA) |
| Quiescent current max 25c | 300nA |
| Input offset voltage drift | 0.3μV/°C |
| Температура пайки выводов | 260°C (10 sec) |
| Коэфф. подавления синфазного сигнала | 82dB |
| Абс. макс. напряжение питания | 6.0V |
| Макс. температура перехода | 150°C |
| Output short circuit current | 25mA |
| Коэффициент подавления питания | 90dB |
| Описание (англ.) | Ultra-Low Power 200nA, 1.6V, RRIO, Push-Pull Output Comparators |
| Input capacitance common mode | 4pF |
| Propagation delay high to low | 14μs |
| Propagation delay low to high | 13μs |
| Input capacitance differential | 2pF |
| Common mode input voltage range max | V+ - 1.2V |
| Common mode input voltage range min | V- |
| Тепл. сопр. переход-корпус | 64.1°C/W (8-Pin SOP) |
| Термосопротивление переход-среда | 112.4°C/W (8-Pin SOP) |
