Компаратор микромощный питание 1.8В быстродействие 68нс выход Push-Pull
У поставщика
Производитель3PEAK
КатегорияМикросхемы
У поставщиков
23 713 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:14 866 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,75 |
| от 520 | 6,51 |
| от 854 | 5,82 |
| от 1 430 | 5,27 |
| от 2 396 | 4,89 |
Склад 13
В наличии:8 847 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 76 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,15 |
| от 200 | 8,00 |
| от 399 | 7,05 |
| от 798 | 6,31 |
| от 1 596 | 5,80 |
Описание
Микромощный компаратор от 3PEAK с питанием от 1,8 В и быстродействием 68 нс. Имеет выход типа Push-Pull и корпус SOT-23-5. Подходит для портативной и бытовой электроники, где важны низкое энергопотребление и высокая скорость переключения.
Технические характеристики
| Cmrr | 70dB |
| Контактов | 5 |
| PSRR | 75dB |
| ESD CDM | 1500V |
| ЭСР HBM | 4500V |
| Корпус | SOT-23-5 |
| Категория | Comparator |
| Особенности | Ultra-low power, Rail-to-rail input, Internal hysteresis, No phase reversal for overdriven inputs, Push-pull output |
| Тип монтажа | SMD |
| Время спада | 5ns |
| Время нарастания | 5ns |
| Тип выхода | Push-Pull, CMOS/TTL compatible |

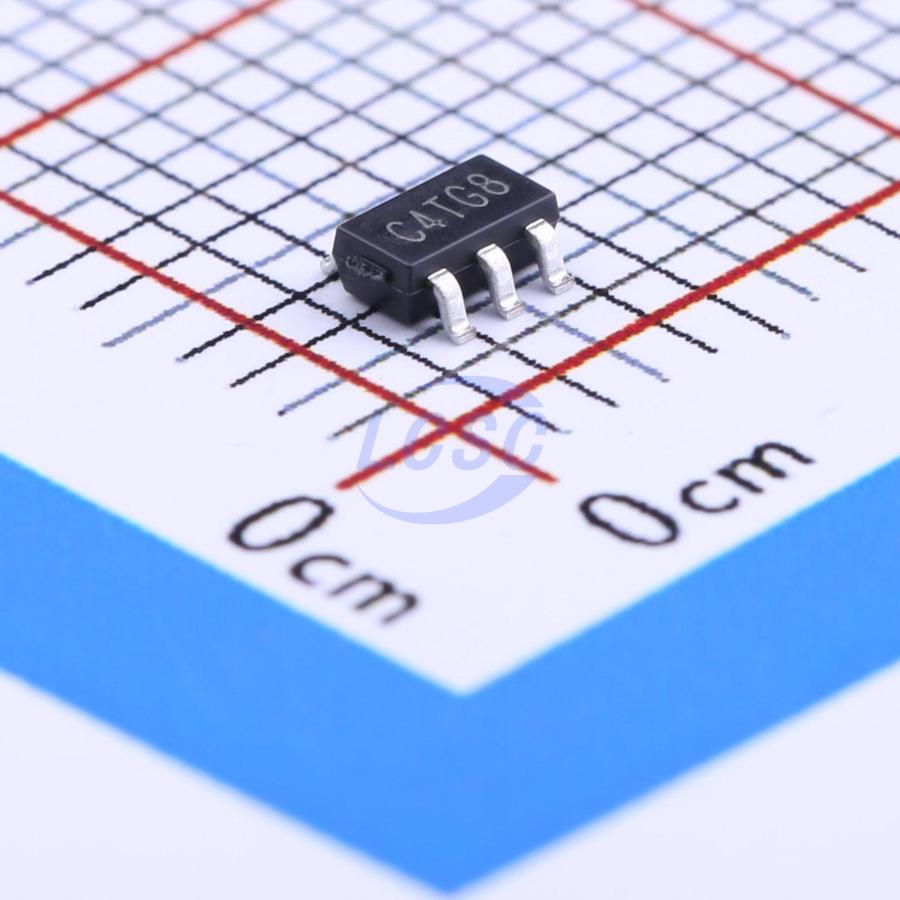

| Артикул | TP1941-TR |
| Код маркировки | C4T |
| Входное сопротивление | >100GΩ |
| Макс. вх. ток | ±10mA |
| Количество каналов | 1 |
| Макс. вых. ток | ±45mA |
| Низкое вых. напр. | Vss+0.3V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Высокое выходное напряжение | Vdd-0.3V |
| Input hysteresis typ | 6mV |
| Propagation delay typ | 68ns |
| Тип. входной ток смещения | 6pA |
| Input hysteresis drift | 20µV/°C |
| Input hysteresis range | 4mV to 8mV |
| Propagation delay skew | -4ns |
| Input common mode range | Vss-0.1V to Vdd+0.1V |
| Output toggle frequency | 4MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Тип. входной ток смещ. | 4pA |
| Макс. напряжение смещения | ±3mV |
| Тип. напряжение смещения вх. | ±0.6mV |
| Макс. темп. перехода | 150°C |
| Dual supply voltage range | ±0.9V to ±2.75V |
| Диап. темп. хр. | -65°C to 150°C |
| Input offset voltage drift | 0.3µV/°C |
| Температура пайки выводов | 260°C, 10s |
| Макс. напряжение питания | 6.0V |
| Диап. раб. темп. | -40°C to 85°C |
| Output short circuit current | 25mA |
| Макс. ток покоя | 58µA |
| Supply current quiescent typ | 46µA |
| Описание (англ.) | 68ns, 1.8V, Ultra-low Power, RRI, Push-Pull Output Comparators |
| Input capacitance common mode | 4pF |
| Input capacitance differential | 2pF |
| Common mode extends beyond rails | 200mV |
| Propagation delay high to low rail to rail | 28ns |
| Propagation delay low to high rail to rail | 300ns |
| Propagation delay high to low 100mv overdrive | 93ns |
| Propagation delay low to high 100mv overdrive | 89ns |
