Усилитель операционный 36В 1МГц 0.7В/мкс
У поставщика
Производитель3PEAK
У поставщиков
21 594 шт.
Норм. уп.: 4000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт17,89 ₽
Сумма35,78 ₽
+ доплата 750,00 ₽
до минимума склада не хватает 64,22 ₽
В наличии2 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 2 штюрлицам и ИП
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии12 985 шт
от 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 15,10 ₽
Склад 15срок до 40 дн.
Цена за шт—
Сумма—
В наличии4 000 шт
от 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 13,20 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии4 607 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 17,35 ₽
Заказ со склада «Склад 16» — от 100,00 ₽. С этой позицией будет 35,78 ₽, не хватает 64,22 ₽. Добавьте позиций этого склада или выберите другой.
2 шт · Склад 16 · 35,78 ₽
Описание

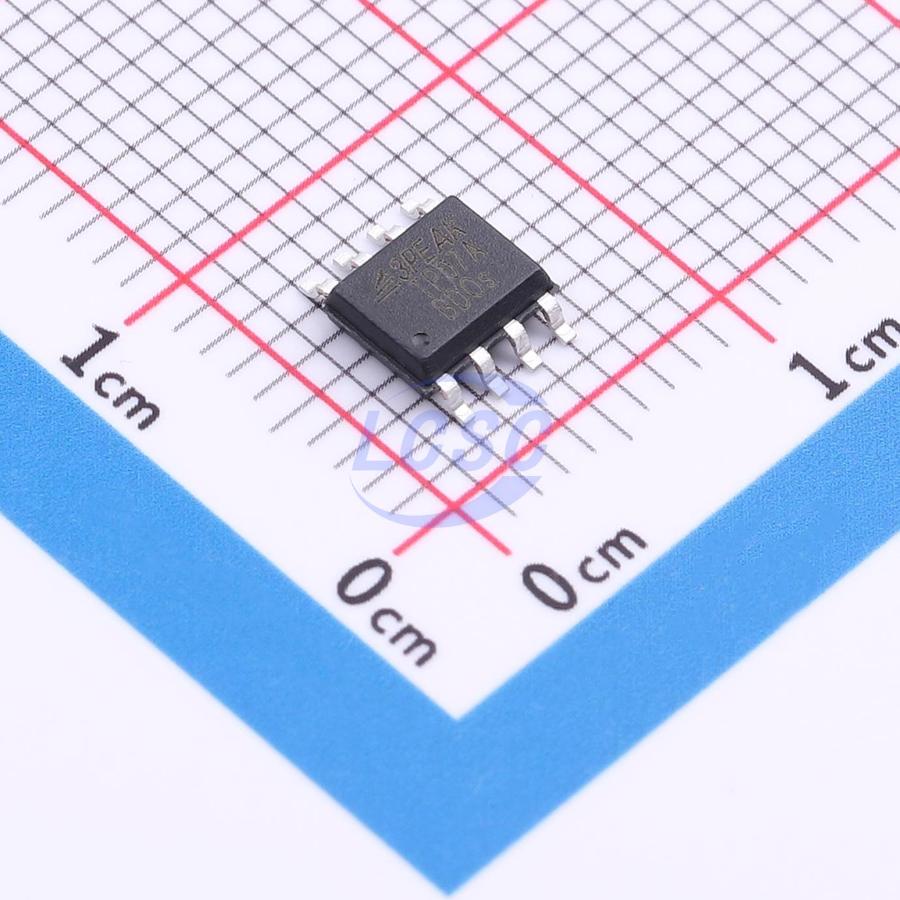

Операционный усилитель от 3PEAK рассчитан на напряжение до 36 В. Модель обладает полосой пропускания 1 МГц и скоростью нарастания сигнала 0,7 В/мкс. Выпускается в компактном корпусе SOIC8. Подходит для схем промышленной автоматики и управления питанием.
Технические характеристики
| MSL | 3 |
| Вывод 1 | NC |
| Вывод 2 | -In |
| Pin3 | +In |
| Контакт 4 | -Vs |
| Контакт 5 | NC |
| Контакт 6 | Out |
| Контакт 7 | +Vs |
| Pin8 | NC |
| ESD CDM | 1kV |
| ЭСР HBM | 2kV |
| Корпус | SOIC-8 |
| Мин. КОСС | 100dB |
| Коэфф. подавления синфазного сигнала, тип. | 120dB |
| Тип монтажа | SMD |
| Мин. коэффициент подавления пульсаций (PSRR) | 100dB |
| PSRR тип. | 120dB |
| Количество | 4000 |
| Коэфф. гармоник (THD+N) | 0.002% |
| Описание | 36V, 1MHz, 0.7V/μs Op Amps |
| Запас по усилению | 10dB |
| Артикул | TP07A-SR |
| Запас по фазе | 50° |
| Мин. скорость нарастания | 0.3V/μs |
| Скорость нарастания, тип. | 0.7V/μs |
| Суффикс корпуса | -S |
| Транспортная среда | лента и катушка |
| Overload recovery | 2μs |
| Cmrr min over temp | 95dB |
| Psrr min over temp | 95dB |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 4.5V |
| Произведение усиления на полосу | 1MHz |
| Тип. входной ток смещения | 25pA |
| Slew rate min over temp | 0.1V/μs |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input current noise 1khz | 2fA/√Hz |
| Тип. входной ток смещ. | 25pA |
| Макс. напряжение смещения | ±150μV |
| Тип. напряжение смещения вх. | 50μV |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Время установления 0,1 % | 15μs |
| Ток смещения входа, макс. при 85 °C | 80pA |
| Дрейф напряжения смещения входа | 2μV/°C |
| Температура пайки выводов | 260°C |
| Мин. коэфф. усиления без обратной связи | 100dB |
| Open loop voltage gain typ | 120dB |
| Время установления до 0,01 % | 20μs |
| Input bias current max 125c | 1000pA |
| Абс. макс. напряжение питания | 40V |
| Ток КЗ выхода | 60mA |
| Темп. тепловой защиты | 170°C |
| Описание (англ.) | 36V, 1MHz, 0.7V/µs Op Amps |
| Входная ёмкость синфазная | 2.5pF |
| Differential input current max | 200nA |
| Differential input current typ | 10nA |
| Входная ёмкость дифференциальная | 5pF |
| Input voltage noise 0 1 to 10hz | 2μV RMS |
| Input voltage noise density 1khz | 30nV/√Hz |
| Макс. напряжение смещения входа по температуре | ±650μV |
| Output swing negative rail 10k max | 50mV |
| Output swing negative rail 10k typ | 35mV |
| Output swing positive rail 10k max | 90mV |
| Output swing positive rail 10k typ | 60mV |
| Макс. диапазон входного синфазного напряжения | (V+) – 1.5V |
| Диапазон синфазного входного напряжения, мин. | (V-) |
| Output swing negative rail 100k max | 20mV |
| Output swing negative rail 100k typ | 10mV |
| Output swing positive rail 100k max | 30mV |
| Output swing positive rail 100k typ | 15mV |
| Ток покоя на усилитель, макс. | 1600μA |
| Тип. ток покоя на усилитель | 900μA |
| Тепл. сопр. переход-корпус | 43°C/W |
| Open loop voltage gain min over temp | 90dB |
| Термосопротивление переход-среда | 158°C/W |
| Differential input current max over temp | 300nA |
| Output swing negative rail 10k max over temp | 90mV |
| Output swing positive rail 10k max over temp | 140mV |
| Output swing negative rail 100k max over temp | 30mV |
| Output swing positive rail 100k max over temp | 50mV |
| Ток покоя на усилитель, макс., перегрев | 1800μA |
