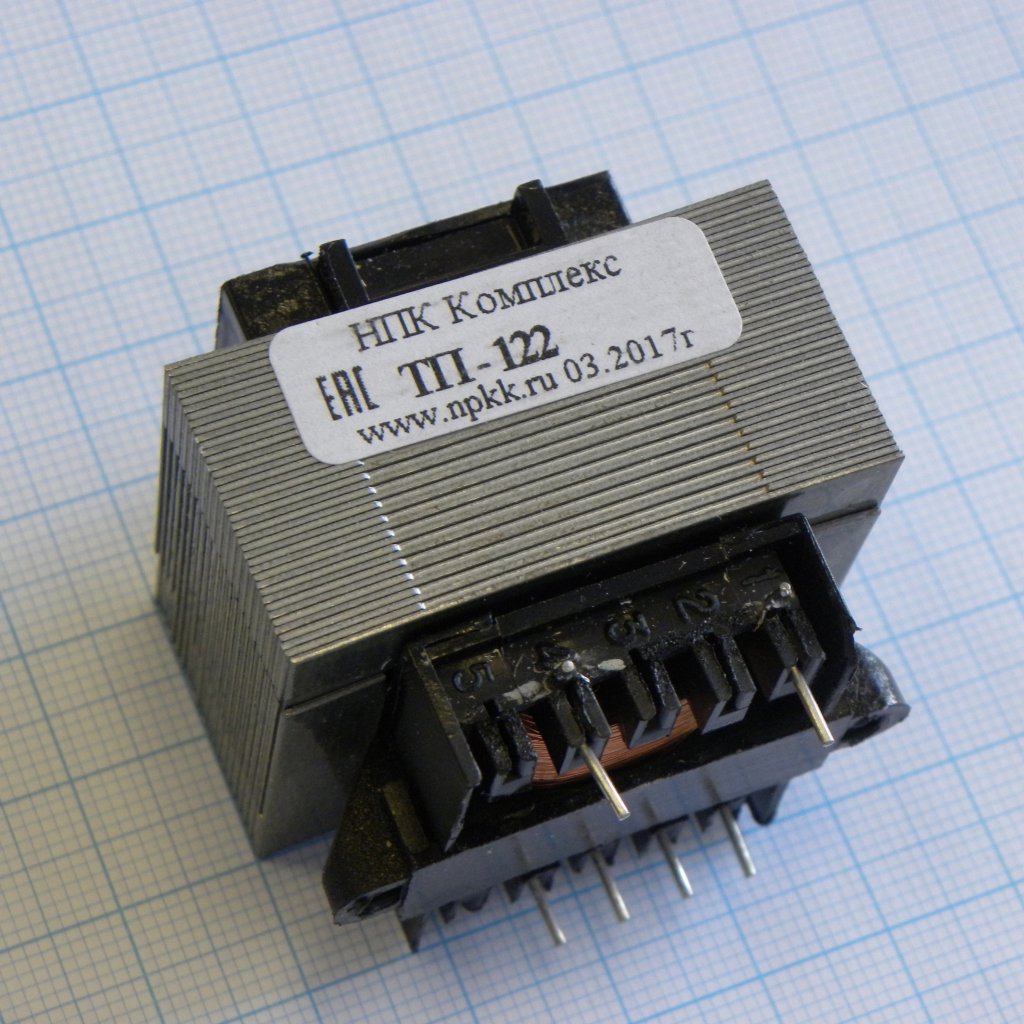

Трансформатор питания для печатного монтажа 220/7.1/7.1;6.0В-0.39;0.27А
У поставщика
ПроизводительКомплекс
У поставщиков
76 шт.
Норм. уп.: 180
Цены поставщиков
Склад 13
В наличии:76 шт
Срок поставки: до недели
Норм. уп.: 180
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 479,17 |
| от 2 | 472,72 |
| от 4 | 464,27 |
| от 7 | 452,07 |
| от 13 | 431,81 |
Описание
Трансформатор питания ТП-122-4 от производителя «Комплекс» предназначен для печатного монтажа в блоках питания радиоэлектронной аппаратуры. Модель имеет две вторичные обмотки с номинальным напряжением 7,1 В и 6,0 В, рассчитанные на токи 0,39 А и 0,27 А соответственно. Первичная обмотка рассчитана на стандартное напряжение сети 220 В. Компактное исполнение упрощает интеграцию в устройства с ограниченным пространством.
Технические характеристики
| Масса | 0.24kg |
| Мощность, Вт | 7.2VA |
| Тип монтажа | THT |
| Pin grid | 2.5mm |
| Частота | 50Hz ±0.5Hz |
| Описание | Power transformer for PCB mounting, 220V/7.1V/7.1V/6.0V, 0.39A/0.39A/0.27A |
| Артикул | ТП-122-4 |
| Primary pins | 1-4 |
| Thermal fuse | Optional, FK type 125°C |
| Входное напряжение | 220V ±10% |
| Тип монтажа | PCB mounting with two self-tapping screws |
| Ток х.х. | 0.03A max |
| Стандарт безопасности | ГОСТ 12.2006-87 (IEC 65-85) clause 14.3 |
| Класс горючести | UL94 V-0 or V-2 |
| Secondary windings | Контактов: 8-9; Ток, А: 0.39A; Номинальное напряжение: 7.1V; Напряжение хол. хода: 9.9V, Контактов: 9-10; Ток, А: 0.39A; Номинальное напряжение: 7.1V; Напряжение хол. хода: 9.9V, Контактов: 7-6; Ток, А: 0.27A; Номинальное напряжение: 6.0V; Напряжение хол. хода: 7.8V |
| Примечание | 7.2W 7.1/7.1-6V "1" |
| Год выпуска | 2023 |
| Тип упаковки | Bulk (россыпь) |
| Secondary voltage tolerance | ±5% |
| Описание (англ.) | Трансформаторы питания для печатного монтажа 220/7.1/7.1;6.0В-0.39;0.27А |
| Dielectric strength primary to core | 4000V |
| Dielectric strength secondary to core | 4000V |
| Dielectric strength primary to secondary | 4000V |
| Dielectric strength secondary to secondary | 600V |
| Reinforced insulation between primary and secondary | Да |
