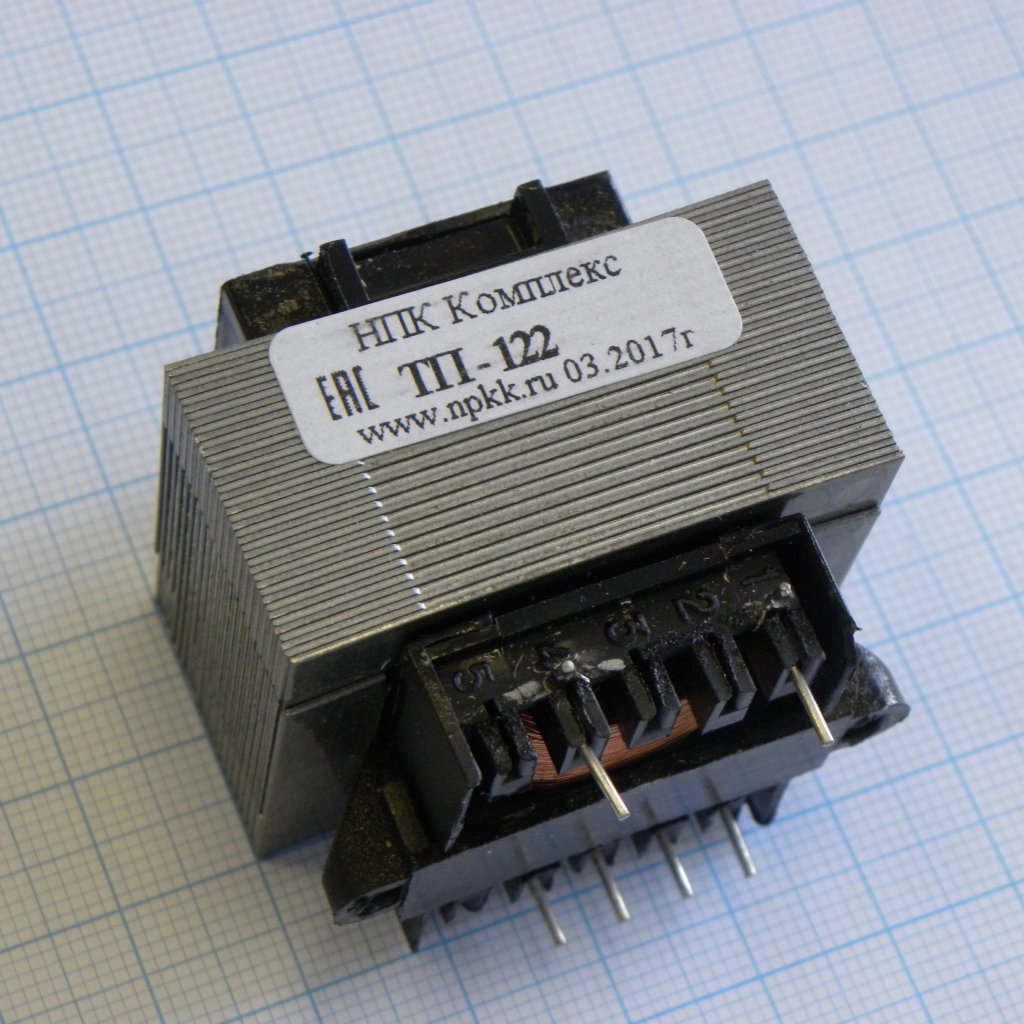

Трансформатор питания для печатного монтажа 220/8.5В-0.84А
У поставщика
ПроизводительКомплекс
У поставщиков
36 шт.
Цены поставщиков
Склад 13
В наличии:36 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 663,50 |
| от 2 | 654,97 |
| от 3 | 643,87 |
| от 5 | 627,95 |
| от 10 | 601,23 |
Описание
Трансформатор питания ТП-122-3 от производителя «Комплекс» предназначен для печатного монтажа. Модель рассчитана на входное напряжение 220 В и выдаёт 8,5 В при токе до 0,84 А, мощность — 7,2 ВА. Корпус монтируется на плату с шагом выводов 2,5 мм. Применяется в блоках питания промышленной и бытовой электроники.
Технические характеристики
| Масса | 0.24kg |
| Тип | ТП-122-3 |
| Мощность, Вт | 7.2VA |
| Тип монтажа | THT |
| Частота | 50Hz ±0.5Hz |
| Макс. мощность | 7.2VA |
| Шаг выводов | 2.5mm |
| Шаг выводов | 2.5mm grid |
| Thermal fuse | 125°C (FK type, optional) |
| Входное напряжение | 220V ±10% |
| Вых. ток | 0.84A |
| Вых. напряжение | 8.5V (under load) |
| Тип изоляции | reinforced insulation between primary and secondary |
| Класс изоляции | reinforced between primary and secondary (as per datasheet) |
| Ток х.х. | 0.03A |
| Первичное напряжение | 220V ±10% |
| Стандарт безопасности | GOST12.2006-87 (IEC 65-85) clause 14.3 |
| Fireproof design | Да |
| Secondary current | 0.84A |
| Класс горючести | UL94 V-0 or V-2 |
| Additional fixation | two self-tapping screws |
| Класс горючести | UL94 V-0 or V-2 |
| Mechanical fixation | two self-tapping screws |
| No load current max | 0.03A |
| Primary pin numbers | 1-4 |
| Соответствие стандартам | ГОСТ12.2006-87 (МЭК 65-85) п. 14.3 |
| Primary winding pins | 1-4 |
| Secondary pin numbers | 9-10 |
| Год выпуска | 2021 |
| Вых. напр. х.х. | 11V |
| Secondary winding pins | 9-10 |
| Thermofuse temperature | 125°C (if equipped, model FK) |
| Допуск вых. напр. | ±5% |
| Secondary voltage nominal | 8.5V |
| Isolation voltage primary core | 4000V |
| Secondary voltage open circuit | 11V |
| Isolation voltage secondary core | 4000V |
| Isolation voltage primary to core | 4000V |
| Isolation voltage primary secondary | 4000V |
| Isolation voltage secondary to core | 4000V |
| Isolation voltage secondary secondary | 600V |
| Isolation voltage primary to secondary | 4000V |
| Isolation voltage secondary to secondary | 600V |
