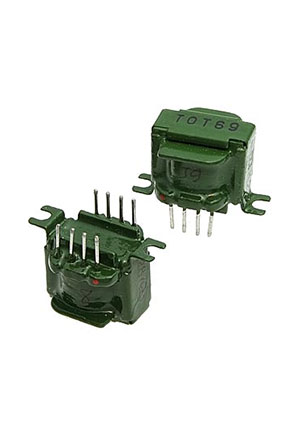

ТОТ 69, трансформатор согласующий
У поставщика
ПроизводительИзумруд
У поставщиков
230 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:230 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 248,40 |
| от 5 | 222,53 |
| от 50 | 204,70 |
Описание
ТОТ 69 — согласующий трансформатор от производителя «Изумруд» для выводного монтажа (THT). Рассчитан на частоты 300–10000 Гц, мощность от 0,025 до 25 ВА при КПД 85% и коэффициенте нелинейных искажений не более 5%. Устойчив к вибрациям и ударам, подходит для применения в промышленной автоматике и радиоэлектронной аппаратуре.
Технические характеристики
| Тип | matching_transformer |
| Корпус | ТОТ69 |
| Влажность | 98% at +40C |
| Тип монтажа | THT |
| Asymmetry | <=3% |
| Core mass | 27g |
| Тип сердечника | ШВ4х8 |
| Вибрация | 10g up to 2000Hz |
| Размеры | A: 9mm; B: 22mm; H: 22.5mm; L: 30mm; D: 0.8mm; H: 19mm; A1: 15mm; A2: 25mm; B1: 21mm |
| Искажение | <=5% |
| КПД | 85% |
| Индуктивность | 0.7H |
| Артикул | ТОТ69 |
| Диапазон мощности | 0.025-25VA |
| Single shock | 1000g 0.2-1ms |
| Материал сердечника | 45Н, 50Н |
| Диап. частот | 300-10000Hz |
| Сопротивление нагрузки | 1350Ohm |
| Входное сопротивление | 590Ohm |
| Repetitive shock | 150g 1-3ms |
| Макс. входное напряжение | 1V |
| Leakage inductance | 0.05H |
| Linear acceleration | 150g |
| Max primary voltage | 1V |
| Сопр. изоляции | >=1000Ohm |
| Load resistance range | 4-4000Ohm |
| Раб. температура | -60 to +125C |
| Winding configuration | primary: 1-2, 1-3, 1-4; secondary: 5-6, 5-7, 5-8 |
| Input resistance range | 13-22000Ohm |
| Макс. атм. давление | 2206mmHg |
| Атм. давление мин. | 5mmHg |
| Winding resistance primary | 58x2Ohm |
| Amplitude frequency response | +/-2dB |
| Winding resistance secondary | 6x2Ohm |
| Transformation ratio tolerance | +/-5% |
