Документация

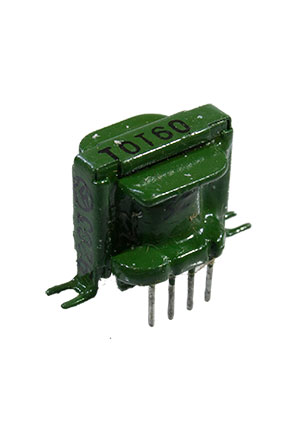

ТОТ 60, (90-92г.)
У поставщика
ПроизводительИзумруд
У поставщиков
69 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:69 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 207,00 |
| от 10 | 181,13 |
| от 100 | 161,46 |
Описание
Трансформатор согласующий ТОТ 60 производства «Изумруд» — выходной сигнальный трансформатор для монтажа в отверстия (THT). Работает в диапазоне частот от 300 до 10000 Гц при мощности от 0,025 до 25 ВА, обеспечивая КПД 85% и низкий уровень искажений. Рассчитан на широкий диапазон сопротивлений нагрузки и входа, устойчив к вибрациям и влажности. Применяется в промышленной автоматике и радиоэлектронной аппаратуре для согласования сигнальных цепей.
Технические характеристики
| Масса | 45g |
| Тип | signal matching transformer |
| Корпус | THT |
| Влажность | up to 98% at +40°C |
| Тип монтажа | сквозное отверстие |
| Asymmetry | ≤3% |
| Вибрация | 1-2000 Hz, up to 10g |
| Размеры | A: 9mm; B: 27mm; H: 32.5mm; L: 40mm; D: 0.8mm; H: 26mm; A1: 18mm; A2: 34mm; B1: 23mm |
| Искажение | ≤5% at 300-10000 Hz |
| КПД | 85% |
| Артикул | ТОТ60 |
| Диапазон мощности | 0.025 to 25 VA |
| Single shock | 0.2-1ms, up to 1000g |
| High pressure | up to 2206 mmHg |
| Magnetic core | ША6х8, 50Н |
| Repeated shock | 1-3ms, up to 150g |
| Диап. частот | 300 to 10000 Hz |
| Сопротивление нагрузки | 4 to 4000 Ω |
| Входное сопротивление | 13 to 22000 Ω |
| Макс. входное напряжение | 1V |
| Max output voltage | 140V |
| Linear acceleration | up to 150g |
| Max primary voltage | 100V |
| Атмосферное давление | up to 5 mmHg |
| Электрические параметры | Индуктивность: 2.0H; Сопротивление нагрузки: 1020Ω; Входное сопротивление: 1700Ω; Leakage inductance: 0.13H; Max primary voltage: 0.5V; Winding configuration: primary: 1-2, 1-3, 1-4; secondary: 5-6, 5-7, 5-8; Primary winding resistance: 286Ω; Secondary winding resistance: 162Ω |
| Сопр. изоляции | ≥1000 Ω |
| Раб. температура | -60 to +125°C |
| Amplitude frequency response | ±2 dB |
| Transformation ratio tolerance | ±5% |
