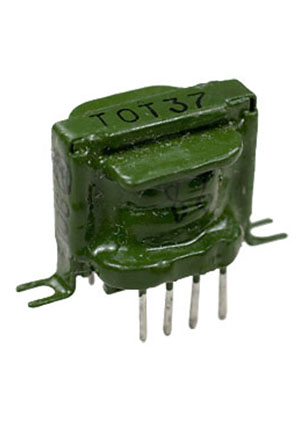

ТОТ 37, трансформатор согласующий 0.1Вт 1700Ом , (90-92г)
У поставщика
ПроизводительИзумруд
У поставщиков
150 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:150 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 558,90 |
| от 20 | 406,76 |
| от 200 | 312,98 |
Описание
Согласующий трансформатор ТОТ 37 производства «Изумруд» предназначен для транзисторных схем. Работает в диапазоне частот от 300 до 10000 Гц, рассчитан на мощность 0,1 Вт и сопротивление 1700 Ом. Выполнен в пластиковом корпусе с выводами для монтажа в отверстия. Применяется в промышленной автоматике и радиоэлектронной аппаратуре.
Технические характеристики
| Тип | output transformer for transistor circuits |
| Корпус | TOT (custom, plastic case with leads) |
| Тип монтажа | THT |
| Тип сердечника | ШВ4х4 |
| Вибрация | 1..2000Hz, up to 98.1 m/s² (10g) |
| Описание | согласующий трансформатор (matching transformer) |
| Диапазон мощности | 0.025..25VA |
| Макс. влажность | 93% at 25°C |
| Ном. мощность | 0.1W |
| Shock single | 0.2..1ms, up to 4905 m/s² (500g) |
| Weight max g | 18 |
| Материал сердечника | 50НУ |
| Размеры мм | A: 9; B: 22; H: 22.5; L: 30; D: 0.8; H: 19; A1: 12; A2: 25; B1: 17 |
| Акуст. шум | 50..10000Hz, up to 160dB |
| Climate rating | УХЛ or В |
| Название компонента | TOT 37 |
| Shock multiple | 1..5ms, up to 1472 m/s² (150g) |
| Диап. частот | 300...10000Hz |
| Доп. примечания | TOT37 belongs to TOT36-TOT60 group; specific power and impedance as per user (0.1W, 1700Ω) are within datasheet ranges. |
| Диаметр вывода | 0.8 |
| Max test voltage | 500V |
| Impedance primary | 1700Ω |
| Конфиг. выводов | standard coordinate grid, clockwise numbering, first pin top left, red dot marking |
| Резонансная частота | 800...1000Hz |
| Linear acceleration | up to 981 m/s² (100g) |
| Max primary voltage | 100V |
| Сопр. изоляции | ≥1MΩ |
| Load resistance range | 4..4000Ω |
| Input resistance range | 13..22000Ω |
| Max dc voltage to core | 100V |
| Low temperature working | -45°C |
| Extended temperature max | +125°C |
| Mounting screws required | Да |
| Суммарный коэффициент гармоник | ≤5% on band edge frequencies |
| Transport temperature min | -60°C |
| Max input voltage amplitude | 140V |
| Диап. раб. темп. | -60...+85°C |
| Amplitude frequency distortion | ≤2dB |
