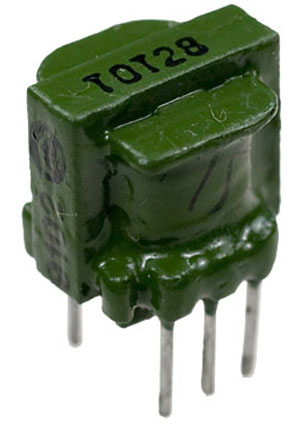

ТОТ 28, трансформатор согласующий 0.025Вт 8x2В , (89-90г)
У поставщика
ПроизводительИзумруд
У поставщиков
500 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 289,80 |
| от 10 | 258,75 |
| от 100 | 244,95 |
Описание
Согласующий трансформатор ТОТ 28 производства «Изумруд» предназначен для работы в цепях звуковой частоты. Модель рассчитана на мощность 0,025 Вт, имеет две вторичные обмотки по 2 В и частотный диапазон 300–10000 Гц. Корпус выполнен для монтажа в отверстия (THT) и весит не более 9 г. Применяется в усилителях аудиочастоты и другой аналоговой технике.
Технические характеристики
| Масса | <=9g |
| Влажность | 93% at 25°C |
| Тип монтажа | THT |
| Asymmetry | <=3% |
| Тип сердечника | ШВ3x4 |
| Искажение | <=5% |
| Применение | audio frequency amplifiers |
| Описание | Согласующий трансформатор, 0.025Вт, 8x2В |
| Ном. мощность | 0.025W |
| Материал сердечника | 50НУ |
| Размеры мм | A: 6; B: 15; H: 22; L: 14; D: 0.8; H: 15; A1: 9 |
| Акуст. шум | 50-10000Hz, max 160dB |
| Тип компонента | ТОТ 28 |
| Кол-во выводов | 6 |
| Диап. частот | 300..10000Hz |
| Климатическое исполнение | УХЛ или В |
| Mounting details | Soldered leads, no additional screws |
| Test voltage max | 500V |
| First pin marking | red dot on side |
| Конфиг. выводов | 1-2 primary, 1-3 primary tap, 4-5 secondary, 4-6 secondary tap |
| Linear acceleration | max 981 m/s^2 |
| Primary voltage max | 100V |
| Резонансная частота | 800..1000Hz |
| Temperature extreme | -60..+125°C |
| Mechanical vibration | 1-2000Hz, max 98.1 m/s^2 |
| Сопр. изоляции | >=1 MOhm |
| Load resistance range | 4..4000 Ohm |
| Рабочая температура | -45..+85°C |
| Dc voltage to core max | 100V |
| Input resistance range | 13..22000 Ohm |
| Mechanical shock multi | 1-5ms, max 1472 m/s^2 |
| Mechanical shock single | 0.2-1ms, max 4905 m/s^2 |
| Transformation accuracy | ±5% |
| Atmospheric pressure high | 107 kPa |
| Input voltage amplitude max | 140V |
| Frequency response deviation | <=2dB |
| Atmospheric pressure extreme low | 0.67 kPa |
| Atmospheric pressure operating low | 12.1 kPa |
