Документация
ТОТ 18, (90-92г.)
У поставщика
ПроизводительИзумруд
У поставщиков
51 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:51 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 382,95 |
| от 20 | 346,73 |
| от 200 | 316,25 |
Описание

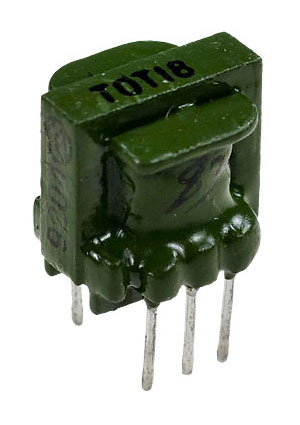

Согласующий трансформатор ТОТ 18 производства «Изумруд» (выпуск 90-92 гг.). Работает в диапазоне звуковых частот 300–10000 Гц, выдерживает напряжение до 100 В и мощность от 0,025 до 25 ВА. Корпус для пайки в отверстия (THT), масса до 9 г. Применяется в усилителях звуковой частоты и аудиоаппаратуре.
Технические характеристики
| Тип | согласующий трансформатор |
| Вес | ≤9 g |
| Тип монтажа | THT (through-hole), soldering only, no screws |
| Тип сердечника | ШВ3х4 |
| Кол-во выводов | 6 |
| Применение | звуковая частота, усилители |
| Макс. влажность | 93% at 25°C |
| Испытательное напряжение | 500V |
| Материал сердечника | 50НУ |
| Диап. частот | 300...10000 Hz |
| Климатическое исполнение | УХЛ или В |
| Размеры упаковки | A: 6mm; B: 15mm; H: 22mm; L: 14mm; D: 0.8mm; H: 15mm; A1: 9mm |
| Max primary voltage | 100V |
| Nominal power range | 0.025...25 VA |
| Acoustic noise range | 50-10000 Hz |
| Nonlinear distortion | ≤5% |
| Сопр. изоляции | ≥1 MOhm |
| Load resistance range | 4...4000 Ohm |
| Shock single duration | 0.2-1 ms |
| Temperature low limit | -60°C |
| Input resistance range | 13...22000 Ohm |
| Max dc voltage to core | 100V |
| Temperature high limit | +125°C |
| Linear acceleration max | 981 m/s² (100g) |
| Shock multiple duration | 1-5 ms |
| Temperature low working | -45°C |
| Acoustic noise level max | 160 dB |
| Temperature high working | +85°C |
| Диапазон частот вибрации | 1-2000 Hz |
| Asymmetry winding voltages | ≤3% |
| Vibration acceleration max | 98.1 m/s² (10g) |
| Max input voltage amplitude | 140V |
| Диап. раб. темп. | -60...+85°C |
| Shock single acceleration max | 4905 m/s² (500g) |
| Amplitude frequency distortion | ≤2 dB |
| Atmospheric pressure low limit | 0.67 kPa |
| Transformation ratio deviation | ±5% |
| Shock multiple acceleration max | 1472 m/s² (150g) |
| Atmospheric pressure low working | 12.1 kPa |
| Atmospheric pressure high working | 107 kPa |
