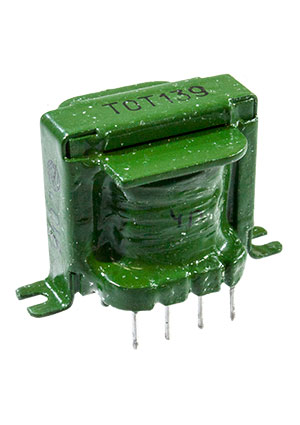

ТОТ 139
У поставщика
ПроизводительИзумруд
У поставщиков
17 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:17 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 258,75 |
| от 2 | 231,84 |
| от 20 | 206,31 |
Описание
Трансформатор сигнальный согласующий ТОТ 139 от производителя «Изумруд» — малогабаритный компонент для выводного монтажа (THT) с частотным диапазоном от 300 до 10000 Гц. Рабочая мощность составляет от 0,025 до 25 ВА при КПД 85%, максимальное выходное напряжение достигает 140 В. Устойчив к вибрациям и ударным нагрузкам, сохраняет работоспособность при влажности до 98%. Применяется в промышленной автоматике и радиоэлектронной аппаратуре для согласования сигнальных цепей.
Технические характеристики
| Масса | 100g |
| Тип | signal matching transformer |
| Корпус | ТОТ |
| Влажность | up to 98% at +40°C |
| Тип монтажа | THT |
| Тип сердечника | ША8 х 10 |
| Вибрация | 1-2000 Hz, up to 10g |
| Размеры | A: 18mm; B: 36mm; H: 39.5mm; L: 48mm; D: 1mm; H: 33mm; A1: 24mm; A2: 42mm; B1: 31mm |
| Искажение | <=5% at 300-10000 Hz |
| КПД | 85% |
| Диапазон мощности | 0.025 to 25 VA |
| Overpressure | up to 2206 mmHg |
| Single shock | 0.2-1 ms, up to 1000g |
| Материал сердечника | 50N |
| Repeated shock | 1-3 ms, up to 150g |
| Диап. частот | 300 to 10000 Hz |
| Макс. входное напряжение | 1V |
| Конфиг. выводов | ТОТ36-ТОТ189 |
| Leakage inductance | 0.034 H |
| Max output voltage | 140V |
| Primary inductance | 0.5 H |
| Linear acceleration | up to 150g |
| Max primary voltage | 100V |
| Атмосферное давление | up to 5 mmHg |
| Сопр. изоляции | >=1000 Ω |
| Load resistance range | 4 to 4000 Ω |
| Раб. температура | -60 to +125°C |
| Input resistance range | 13 to 22000 Ω |
| Load resistance options | 4Ω, 9Ω, 16Ω, 32Ω, 72Ω, 128Ω, 64Ω, 142Ω, 256Ω, 512Ω, 1125Ω, 2000Ω, 1020Ω, 2250Ω, 4000Ω |
| Input resistance options | 4Ω, 9Ω, 16Ω, 32Ω, 72Ω, 128Ω, 64Ω, 142Ω, 256Ω, 512Ω, 1125Ω, 2000Ω, 1020Ω, 2250Ω, 4000Ω |
| Winding resistance primary | 34Ω x2 |
| Amplitude frequency response | <=±2 dB |
| Winding resistance secondary | 27Ω x2 |
| Max primary voltage secondary | 0.5V |
| Transformation ratio tolerance | ±5% |
