Документация
ТОТ 13, (90-97г)
У поставщика
ПроизводительРоссия
У поставщиков
21 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:21 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 745,20 |
| от 20 | 678,96 |
| от 200 | 543,25 |
Описание

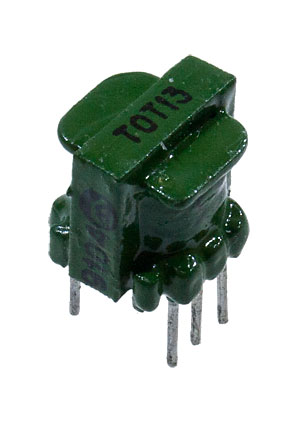

Трансформатор ТОТ 13 российского производства, выпускавшийся в 90-х годах. Монтируется в отверстия печатной платы (THT) на сердечнике ШВ3х4, работает в диапазоне частот от 300 до 10000 Гц при мощности до 25 ВА. Максимальное напряжение не превышает 100 В, сопротивление нагрузки — от 4 до 4000 Ом. Применяется в промышленной автоматике и аудиоаппаратуре.
Технические характеристики
| Тип | ТОТ13 |
| Тип монтажа | THT |
| Тип сердечника | ШВ3х4 |
| Размеры | A: 6mm; B: 15mm; H: 22mm; L: 14mm; D: 0.8mm; H: 15mm; A1: 9mm |
| Weight max | 9g |
| Диапазон мощности | 0.025..25 VA |
| Макс. влажность | 93% at 25°C |
| Испытательное напряжение | 500V |
| Материал сердечника | 50НУ |
| Напр. DC макс. | 100V |
| Distortion max | 5% |
| Диап. частот | 300..10000 Hz |
| Climatic standard | УХЛ или В |
| Акустический шум макс. | 160 dB |
| Резонансная частота | 800..1000 Hz |
| Additional mounting | leads soldered to PCB without screws |
| Primary voltage max | 100V |
| Turns ratio accuracy | ±5% |
| Input impedance range | 13..22000 Ohm |
| Load resistance range | 4..4000 Ohm |
| Environmental vibration | 1..2000 Hz, 98.1 m/s² |
| Мин. сопротивление изоляции | 1 MOhm |
| Environmental shock single | 0.2..1 ms, 4905 m/s² |
| Input voltage amplitude max | 140V |
| Диап. раб. темп. | -60..+85°C |
| Environmental shock multiple | 1..5 ms, 1472 m/s² |
| Environmental linear acceleration | 981 m/s² |
| Amplitude frequency distortion max | 2 dB |
