Автономный ключ 39Вт...58Вт 12ESOP
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
184 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:184 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 156,04 |
| от 16 | 145,61 |
| от 32 | 137,10 |
| от 64 | 130,77 |
| от 127 | 126,04 |
Описание

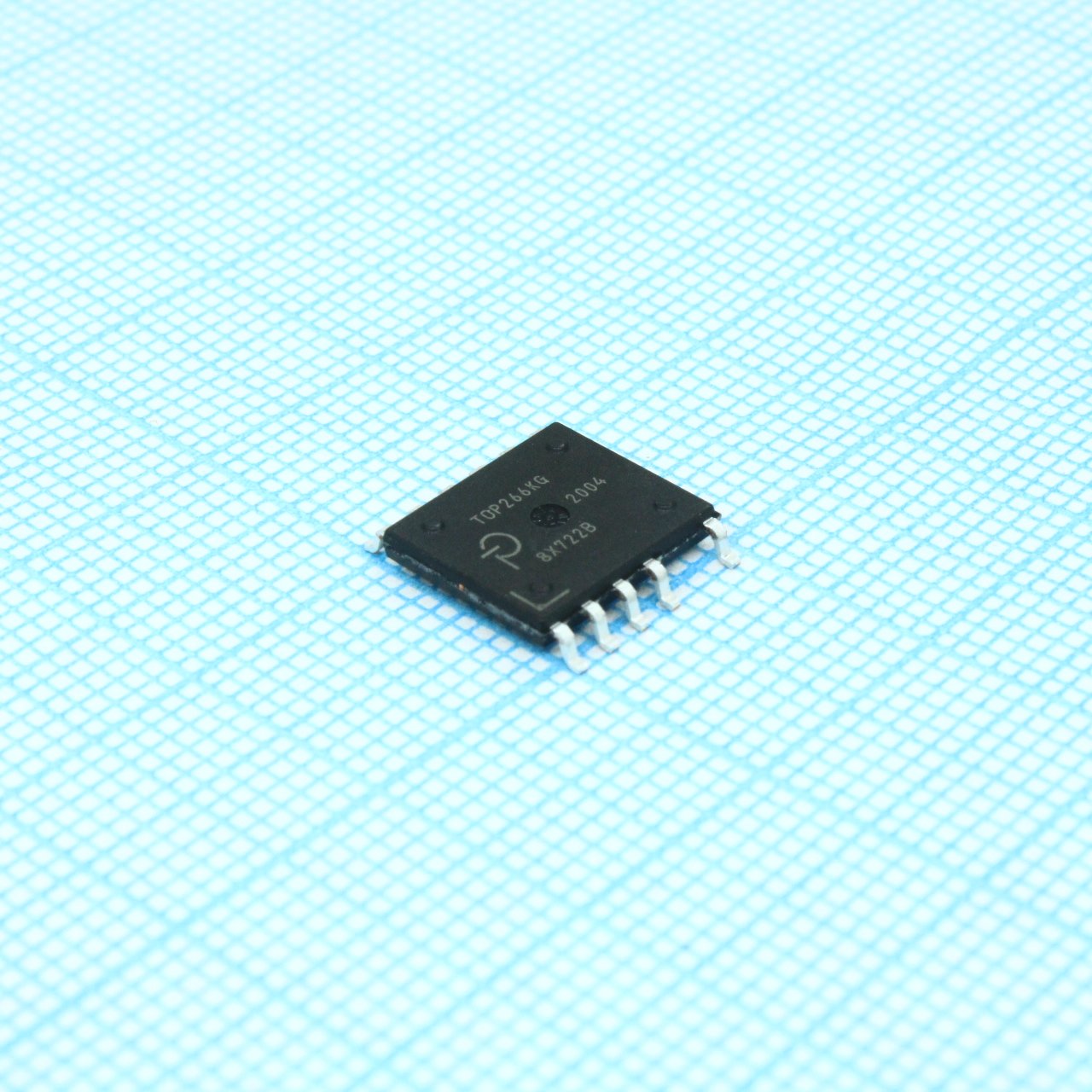

Автономный ключ TOP266KG-TL от PWR — это интегральная микросхема для импульсных источников питания. Работает от сети напряжением до 725 В, выдерживает мощность до 58 Вт и оснащена встроенным MOSFET. Корпус eSOP-12B обеспечивает эффективный отвод тепла в диапазоне температур от -40 до +125 °C. Применяется в блоках питания для бытовой электроники, зарядных устройствах и LED-драйверах.
Технические характеристики
| Семейство | TOPSwitch-JX |
| Корпус | eSOP-12B (K Package) |
| Тип монтажа | SMD |
| Soft start | integrated |
| Описание | Integrated Off-Line Switcher with EcoSmart Technology |
| Артикул | TOP266KG |
| Применение | Notebook or laptop adapter, Generic adapter, Printer, LCD monitor, Set-top box, PC or LCD TV standby, Audio amplifier |
| Тепловая защита | Да |
| Line feed forward | Да |
| Thermal impedance | equivalent to TO-220 with external heat sink |
| Auto restart power | <3% during overload faults |
| Frequency jittering | Да |
| Потребление без нагрузки | <100mW at 265VAC |
| Standby output power | up to 750mW for 1W input at 230VAC |
| Mosfet voltage rating | 725V |
| Защита от перенапряжения | Да |
| Undervoltage detection | Да |
| Internal supply voltage | 5.8V |
| Shunt regulator voltage | 4.8V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Защита от перегрузки выхода | Да |
| Programmable current limit | Да |
| Switching frequency option | 66kHz |
| Диап. раб. темп. | +50°C ambient (typical) |
| Output power 230vac adapter | 36W |
| Switching frequency default | 132kHz |
| Описание (англ.) | Off-Line Switcher, 725V MOSFET, 58W Max, EcoSmart |
| Output overcurrent protection | Да |
| Output power 230vac open frame | 58W |
| Output power 85 265vac adapter | 23W |
| Защита от КЗ выхода | Да |
| Current limit comparator voltage | 1V |
| Output power 85 265vac open frame | 39W |
| Рабочая температура | -40В°C ~ 125В°C |
