Документация
Автономный интегрированный ключ
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
157 шт.
Норм. уп.: 48
Цены поставщиков
Склад 13
В наличии:157 шт
Срок поставки: до недели
Норм. уп.: 48
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 102,12 |
| от 23 | 94,84 |
| от 48 | 88,91 |
| от 96 | 84,47 |
| от 192 | 81,16 |
Описание

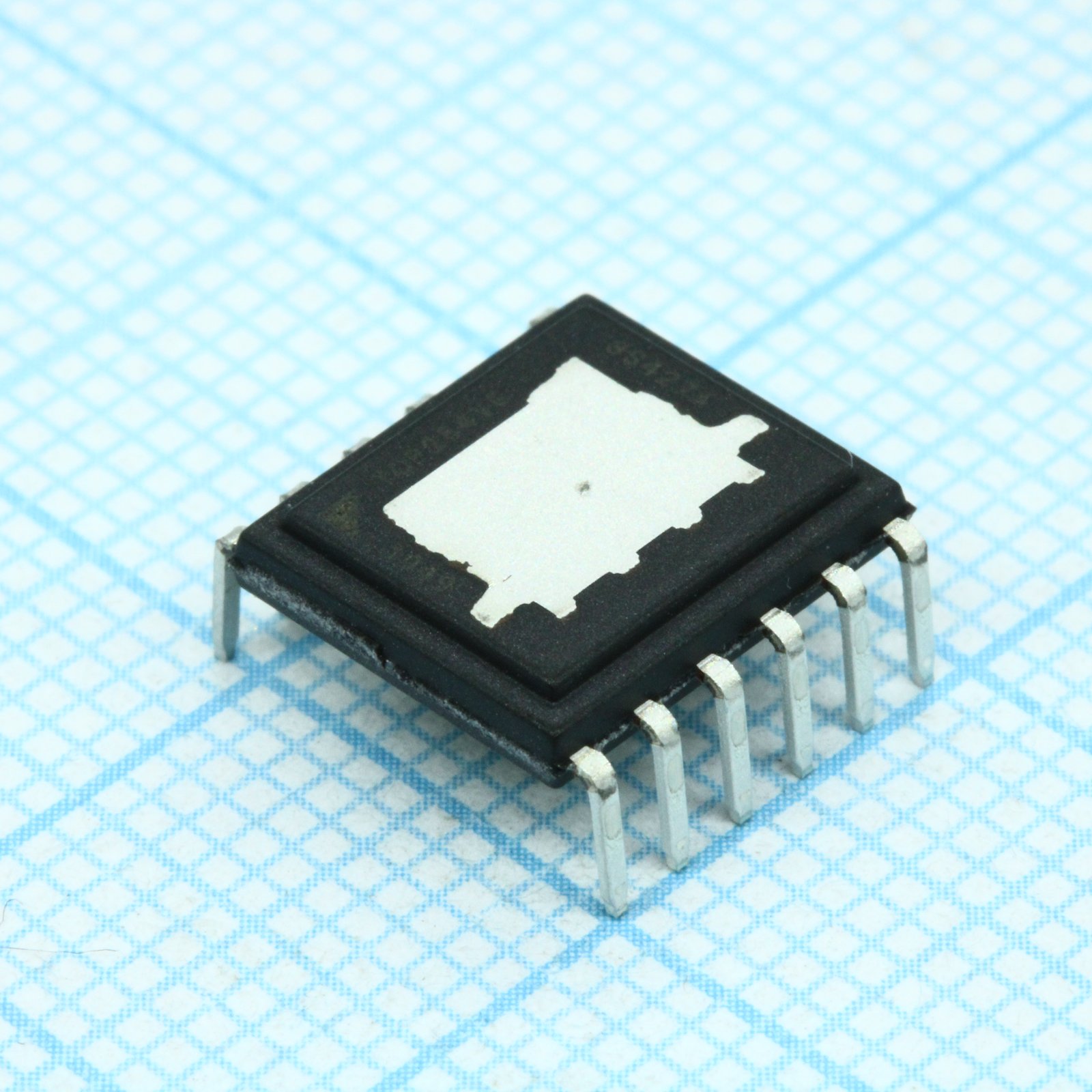

Микросхема TOP264VG от PWR — это автономный интегрированный ключ для импульсных источников питания. Работает на частоте 66/132 кГц, оснащена встроенным силовым MOSFET на 725 В и технологией EcoSmart для снижения энергопотребления. Корпус eDIP-12B с монтажом в отверстия, защита от КЗ, перегрева и перенапряжения. Применяется в адаптерах ноутбуков, принтерах, LCD-мониторах и дежурных режимах телевизоров.
Технические характеристики
| ЭМС | frequency jittering reduces EMI filter cost |
| Семейство | TOPSwitch-JX |
| Корпус | eDIP-12B |
| Тип монтажа | Выводной |
| Soft start | fully integrated |
| Применение | notebook adapter, generic adapter, printer, LCD monitor, set-top box, PC/LCD TV standby, audio amplifier |
| Описание | Integrated off-line switcher with EcoSmart technology |
| Артикул | TOP264VG |
| Выводы корпуса | 12 |
| Ограничение тока | programmable |
| Тепловая защита | accurate with large hysteresis |
| Line feed forward | optimized |
| Конфиг. выводов | C: Control; D: Drain; F: Frequency; S: Source; V: Voltage Monitor; X: External Current Limit |
| Control pin voltage | 5.8V |
| Frequency jittering | Да |
| Потребление без нагрузки | <100mW at 265VAC |
| Защита | auto-restart, short-circuit, over-current, overload, overvoltage, thermal shutdown, line undervoltage, line overvoltage |
| Частота перекл. | 66 kHz / 132 kHz selectable |
| Standby output power | up to 750 mW for 1 W input at 230 VAC |
| Mosfet voltage rating | 725V |
| Control pin voltage low | 4.8V |
| Потр. без нагр. | below 100 mW at 265 VAC |
| Current limit programmable | Да |
| Switching frequency option | 66kHz |
| Диап. раб. темп. | -40°C to +150°C (typical for similar parts, not explicitly stated) |
| Output power 230vac adapter | 21W |
| Гистерезис тепловой защиты | large |
| Control current for duty cycle | linear decrease with increasing control current |
| Output power 230vac open frame | 34W |
| Output power 85 265vac adapter | 12W |
| Output power 85 265vac open frame | 22.5W |
Заметили ошибку в описании или параметрах?
