ШИМ-контроллер Off-line PWM switch, 55 - 85 W
У поставщика
ПроизводительPWR
КатегорияШИМ-контроллеры
У поставщиков
848 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт261,67 ₽
Сумма1 308,35 ₽
+ доплата 490,00 ₽
В наличии848 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 17 — 247,49 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 308,35 ₽. До заказа без доплаты не хватает 15 991,65 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 308,35 ₽
Описание

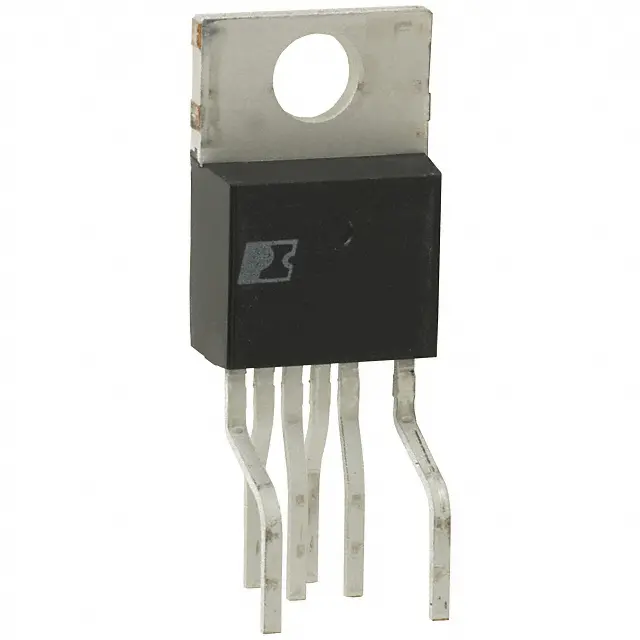

ШИМ-контроллер TOP247YN от PWR — это интегрированный силовой ключ для импульсных источников питания. Работает в диапазоне мощности 55–85 Вт, выпускается в корпусе TO-220-7. Применяется в блоках питания бытовой и промышленной электроники.
Технические характеристики
| Контактов | DRAIN, SOURCE, CONTROL, LINE-SENSE (L), EXTERNAL CURRENT LIMIT (X), FREQUENCY (F) |
| Тип | Off-line PWM Switch with integrated MOSFET |
| Корпус | TO-220-7C |
| Тип монтажа | Выводной |
| Плавный пуск | Integrated |
| Вых. мощность | 55W to 85W (open frame, 85-265VAC / 230VAC); up to 165W (adapter) |
| Ограничение тока | Externally programmable |
| Мощность в режиме ожидания | 80mW at 110VAC, 160mW at 230VAC (remote off mode) |
| Тепловая защита | Hysteretic; typical shutdown 135°C, recovery 90°C |
| Диап. вх. напр. | 85-265VAC universal |
| Частота перекл. | 132 kHz nominal; 66 kHz selectable; frequency jittering |
| Напряжение сток-исток | 700V |
| Тип упаковки | Tube (туба) |
| Line overvoltage shutdown | Да |
| Диап. раб. темп. | -40°C to +150°C (junction) |
| Line under voltage detection | Да |
| Описание (англ.) | Off-line PWM switch, 55 - 85 W |
