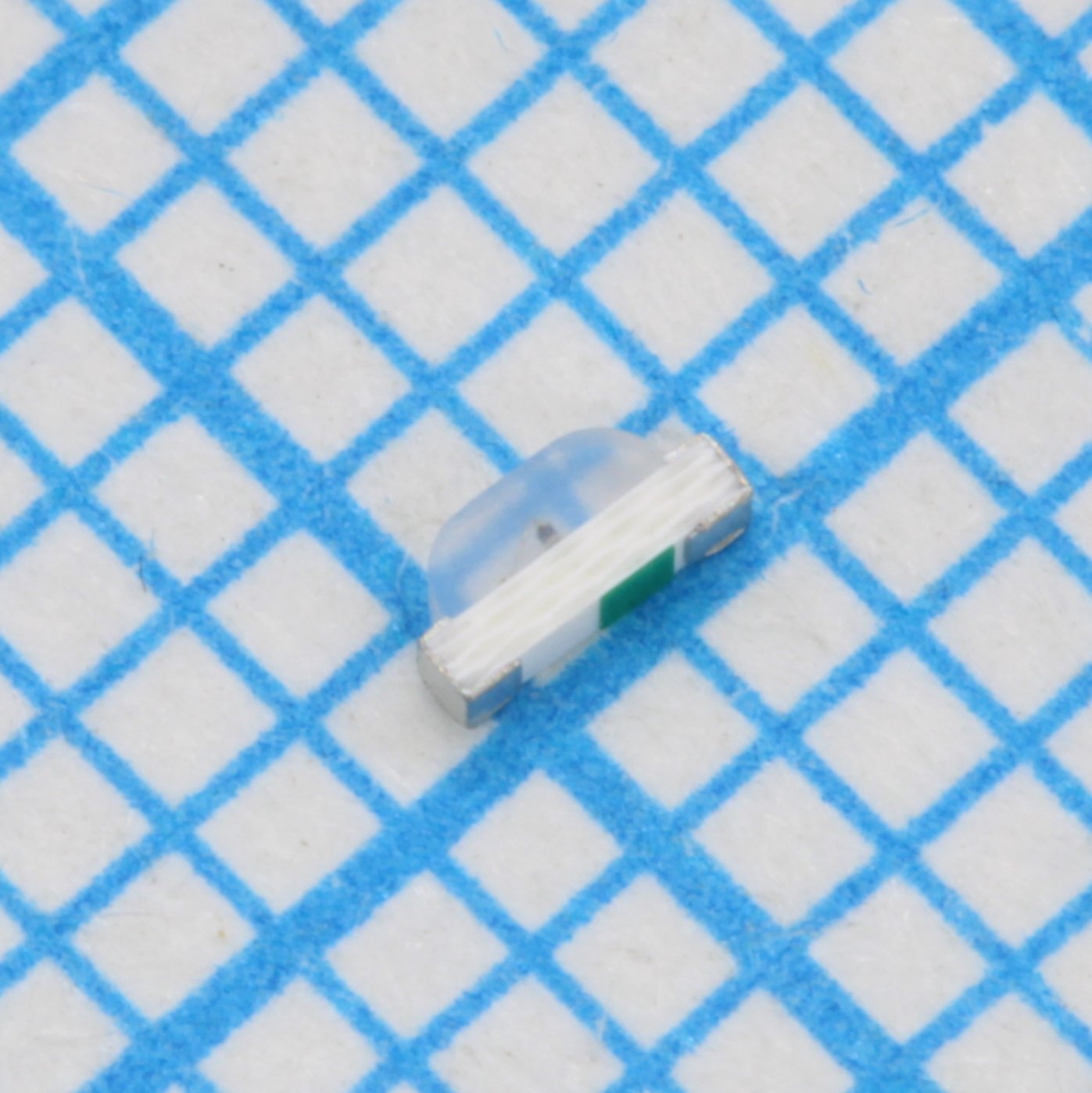

Светодиод smd 2,1х0.6мм/красный/630нм/80-130мкд/прозрачный/120°
У поставщика
ПроизводительOasistek
У поставщиков
1 249 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 249 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,36 |
| от 206 | 14,74 |
| от 412 | 13,44 |
| от 823 | 12,33 |
| от 1 645 | 11,59 |
Описание
Светодиод SMD от Oasistek в миниатюрном корпусе 2,1х0,6 мм. Излучает красный свет с длиной волны 630 нм, яркость составляет 80-130 мкд при угле обзора 120°. Прозрачная линза обеспечивает четкое свечение. Подходит для индикации в компактной бытовой электронике и портативных устройствах.
Технические характеристики
| Rework | ≤5sec at 260°C, twin-head iron preferred |
| Корпус | SMD |
| Cleaning | Isopropyl alcohol recommended. Do not use ultrasonic. |
| Тип монтажа | SMD |
| Упаковка | 8mm tape on 7" diameter reel, 4000pcs/reel |
| Размеры | 2.1mm x 0.6mm (from part number) |
| Цвет линзы | Water clear |
| Описание | Surface Mount Device LED Chip, AlGaInP High Bright Red, Water clear |
| Артикул | TO-2106BC-MRF |
| Надежность | Термоудар: -30°C * 30mins ~ 80°C * 30mins, 100 cycles; Dc operating life: Ta=25°C, 20mA, 1000h; Low temperature storage: Ta=-30°C, 500h; High temperature storage: Ta=80°C, 500h; Стойкость к теплу пайки: Refer to recommended profile, 1 time; Temperature humidity storage: Ta=65°C, RH=90%, 500h |
| Угол обзора | 120 deg @20mA |
| Soldering iron | ≤5sec at 260°C, power <20W, surface temp <230°C |
| Прямое напряжение | 1.8-2.4V @20mA |
| Обратный ток | 10µA max @5V |
| Обратное напряжение | 5V |
| Рассеиваемая мощность | 72mW |
| Сила света | 80-130 mcd (typ 130) @20mA |
| Условия хранения | Before opening: ≤30°C, ≤60%RH, use within 1 year. After opening: ≤30°C, ≤50%RH, solder within 168 hours (7 days). Baking: >48h at 65±5°C if needed. |
| Доминирующая длина волны | 620-630nm @20mA |
| Макс. прямой ток | 125mA (1/8 duty, f=1kHz) |
| Material source color | AlGaInP High Bright Red |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Профиль оплавления | 260°C / 10sec (lead free) |
| Полуширина спектр. линии | 18nm @20mA |
| Диап. темп. хр. | -40°C to +85°C |
| Непрерывный прямой ток | 30mA |
| Уровень чувствительности к влаге | 3 |
| Диап. раб. темп. | -40°C to +80°C |
