Светодиод smd 2,1х0.6мм/зеленый/576нм/20-40мкд/прозрачный/100°
У поставщика
ПроизводительOasistek
КатегорияМощные светодиоды
У поставщиков
8 385 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:8 362 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,88 |
| от 575 | 5,75 |
| от 975 | 5,12 |
| от 1 625 | 4,62 |
| от 2 700 | 4,27 |
Склад 13
В наличии:23 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,49 |
| от 395 | 6,56 |
| от 790 | 5,81 |
| от 1 580 | 5,20 |
| от 3 000 | 4,81 |
Описание

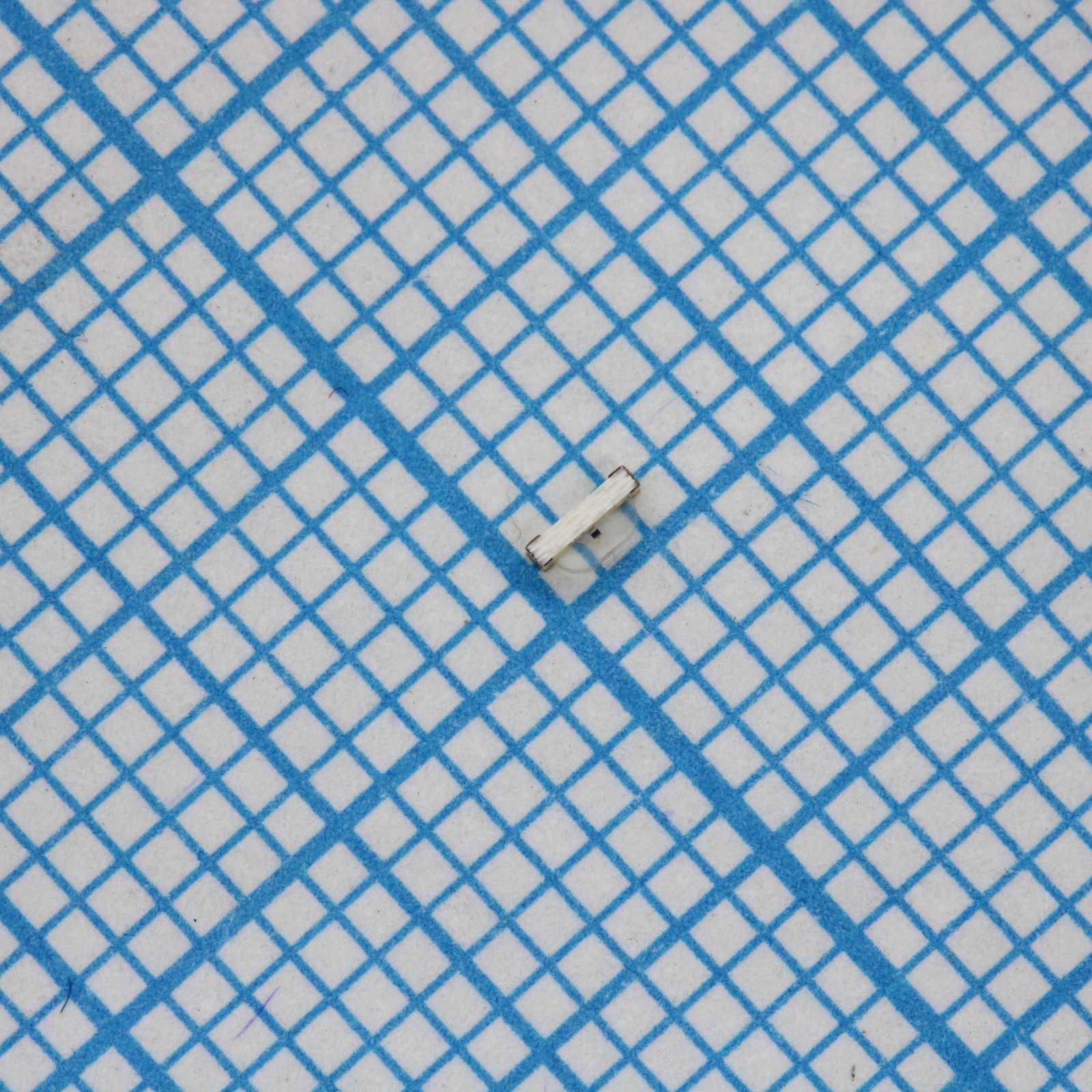

Светодиод SMD Oasistek TO-2106BC-MGD в миниатюрном корпусе 2,1х0,6 мм. Излучает зеленый свет с длиной волны 576 нм, яркость 20-40 мкд, угол свечения 100°, прозрачная оптика. Подходит для индикации в компактных устройствах и бытовой электронике.
Технические характеристики
| Корпус | 2106 SMD |
| Материал | AlGaInP |
| Тип монтажа | SMD |
| Цвет светодиода | High Bright Green |
| Упаковка | 8mm tape on 7" diameter reel |
| Размеры | 2.1 x 0.6 mm |
| Цвет линзы | Water clear |
| Описание | Surface Mount Device LED Chip |
| Артикул | TO-2106BC-MGD |
| Количество в катушке | 4000pcs |
| Угол обзора | 100deg |
| Соотв. RoHS | Да |
| Обратное напряжение | 5V |
| Усл. сушки | ≥48 hours at 65±5°C |
| Rework condition | ≤5sec under 260°C |
| Рассеиваемая мощность | 72mW |
| Макс. прямое напряжение | 2.4V |
| Мин. прямое напряжение | 1.8V |
| Ir reflow soldering | 260°C / 10sec |
| Макс. обратный ток | 10µA |
| Forward voltage bins | 7: 1.8-1.9V; 8: 1.9-2.0V; 9: 2.0-2.1V; A: 2.1-2.2V; B: 2.2-2.3V; C: 2.3-2.4V |
| Макс. прямой ток | 125mA |
| Storage after opening | ≤30°C, ≤50%RH, solder within 168 hours |
| Мин. сила света | 20mcd |
| Типовая сила света | 40mcd |
| Reflow temperature max | 260°C |
| Storage before opening | ≤30°C, ≤60%RH, use within 1 year |
| Доминирующая длина волны макс. | 576nm |
| Доминирующая длина волны мин. | 566nm |
| Luminous intensity bins | C: 20-25mcd; D: 25-32mcd; E: 32-40mcd; F: 40-50mcd; G: 50mcd- |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dominant wavelength bins | G9: 566-568nm; G10: 568-570nm; G11: 570-572nm; G12: 572-574nm; G13: 574-576nm |
| Reflow process max count | 2 |
| Soldering iron condition | ≤5sec at 260°C |
| Soldering iron power max | 20W |
| Полуширина спектр. линии | 20nm |
| Reliability thermal shock | -30°C 30min ~ 80°C 30min, 100 cycles |
| Диап. темп. хр. | -40°C to +85°C |
| Непрерывный прямой ток | 30mA |
| Уровень чувствительности к влаге | 3 |
| Диап. раб. темп. | -40°C to +80°C |
| Reliability low temp storage | -30°C, 500h |
| Viewing angle test condition | IF=20mA |
| Reliability dc operating life | 25°C, 20mA, 1000h |
| Reliability high temp storage | 80°C, 500h |
| Условия измерения прямого напряжения | IF=20mA |
| Peak forward current condition | 1/8 duty f=1kHz |
| Reflow temperature recommended | 245°C (±5°C) |
| Reverse current test condition | VR=5V |
| Soldering iron surface temp max | 230°C |
| Luminous intensity test condition | IF=20mA |
| Reliability temp humidity storage | 65°C, 90%RH, 500h |
| Dominant wavelength test condition | IF=20mA |
| Spectral line half width test condition | IF=20mA |
| Reliability resistance to soldering heat | IR-Reflow, 1 time |
