ШИМ-контроллер Low Power Off-line switcher, 14 - 36.5 W (132KHz)
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
739 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:739 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 130,80 |
| от 30 | 122,84 |
| от 50 | 116,52 |
| от 150 | 110,96 |
| от 250 | 107,23 |
Описание

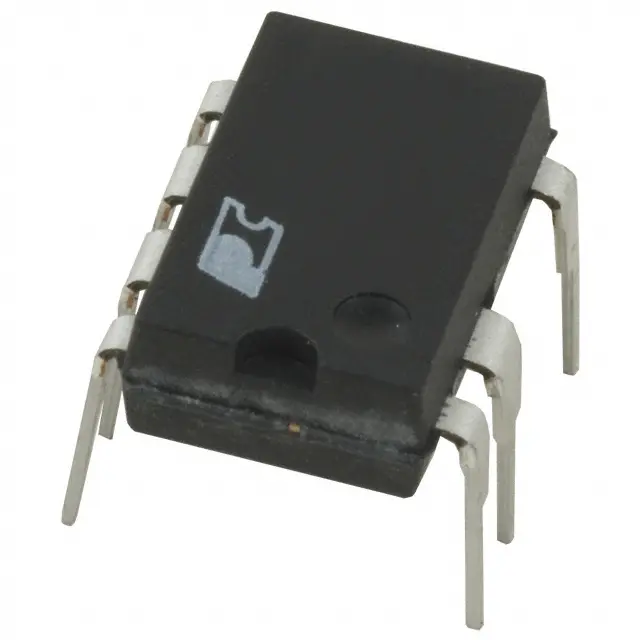

ШИМ-контроллер TNY280PN от PWR — это маломощный off-line переключатель для импульсных источников питания. Работает на частоте 132 кГц, выдает мощность от 14 до 36.5 Вт, выпускается в корпусе DIP-8C. Подходит для блоков питания в бытовой электронике и зарядных устройств.
Технические характеристики
| Семейство | TinySwitch-III |
| Корпус | DIP-8C |
| Тип монтажа | Выводной |
| Описание | PWM controller, Low Power Off-line switcher, 14-36.5W (132kHz) |
| Артикул | TNY280PN |
| Выходная мощность | 230VAC peak or open frame: 36.5W; 85-265VAC peak or open frame: 28.5W; 230VAC adapter min continuous: 20W; 85-265VAC adapter min continuous: 14W |
| Мощность без нагрузки | With bias winding: <50mW; Without bias winding: <150mW at 265VAC |
| Mosfet voltage | 700V |
| Frequency jitter | Да |
| Тепловая защита | hysteretic, automatic recovery |
| Auto restart power | <3% of maximum power |
| Дополнительные функции | ON/OFF control, frequency jittering, self-biased, extended creepage between DRAIN and other pins |
| Частота перекл. | 132kHz |
| Bp m capacitor values | Reduced current limit: 1uF; Standard current limit: 0.1uF; Increased current limit: 10uF |
| Current limit options | standard, reduced to next smaller device, increased to next larger device (TNY275-280) |
| Supply voltage internal | 5.85V |
| Тип упаковки | Tube (туба) |
| Enable threshold current | 75uA to 115uA |
| Bp m undervoltage threshold | 4.9V |
| Описание (англ.) | Low Power Off-line switcher, 14 - 36.5 W (132KHz) |
| Line undervoltage current sources | 115uA and 25uA |
