ШИМ-контроллер Low Power Off-line switcher, 12 - 32W (132KHz)
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
1 075 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:1 075 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 83,62 |
| от 50 | 78,02 |
| от 100 | 73,57 |
| от 200 | 69,67 |
| от 400 | 67,03 |
Описание

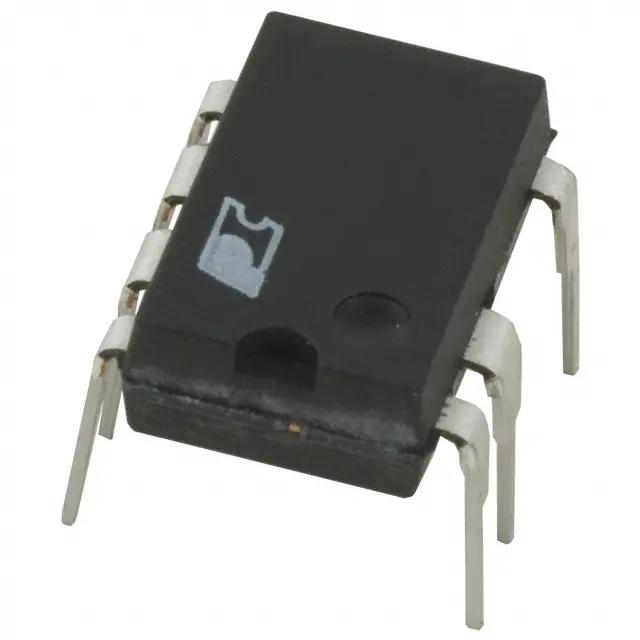

ШИМ-контроллер TNY279PN от PWR — это маломощный офлайн-переключатель для импульсных источников питания. Работает на частоте 132 кГц и поддерживает мощность от 12 до 32 Вт. Выпускается в корпусе DIP-8C. Применяется в блоках питания бытовой электроники и зарядных устройствах.
Технические характеристики
| Контактов | 1: EN/UV; 2: BP/M; 4: D; 5: S; 6: S; 7: S; 8: S |
| Семейство | TinySwitch-III |
| Корпус | ['P: DIP-8C', 'G: SMD-8C'] |
| Особенности | Simple ON/OFF control, no loop compensation needed, Selectable current limit through BP/M capacitor value, Tight I2f parameter tolerance, ON-time extension, Self-biased: no bias winding or bias components, Frequency jittering reduces EMI filter costs, Pin-out simplifies heatsinking to the PCB, SOURCE pins are electrically quiet for low EMI, Accurate hysteretic thermal shutdown protection with automatic recovery, Improved auto-restart delivers <3% of maximum power in short circuit and open loop fault conditions, Output overvoltage shutdown with optional Zener, Line undervoltage detect threshold set using a single optional resistor, Very low component count enhances reliability, High bandwidth provides fast turn on with no overshoot, Extended creepage between DRAIN and all other pins |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Energy-Efficient, Off-Line Switcher With Enhanced Flexibility and Extended Power Range |
| Артикул | TNY279P/G |
| Self biased | Да |
| Применение | Chargers/adapters for cell/cordless phones, PDAs, digital cameras, MP3/portable audio, shavers, etc., PC Standby and other auxiliary supplies, DVD/PVR and other low power set top decoders, Supplies for appliances, industrial systems, metering, etc. |
| Bypass voltage | 5.85V |
| Тепловая защита | hysteretic with automatic recovery |
| On time extension | Да |
| Frequency jittering | Да |
| Тип упаковки | Tube (туба) |
| Макс. напряжение сток-исток | 700V |
| Line undervoltage current | 25uA |
| Output power 230vac adapter | 18W |
| No load power 265vac no bias | <150mW |
| Описание (англ.) | Low Power Off-line switcher, 12 - 32W (132KHz) |
| Рабочая температура среды | +50°C |
| Auto restart power percent max | 3% |
| Enable source follower voltage | 1.2V |
| No load power 265vac with bias | <50mW |
| Output power 85 265vac adapter | 12W |
| Enable uv threshold current max | 115uA |
| Enable uv threshold current min | 75uA |
| Bypass voltage shutdown threshold | 4.9V |
| Line undervoltage present current | 115uA |
| Output power 230vac open frame peak | 32W |
| Enable source follower current limit | 115uA |
| Bypass capacitor reduced current limit | 1uF |
| Output power 85 265vac open frame peak | 25W |
| Bypass capacitor standard current limit | 0.1uF |
| Bypass capacitor increased current limit | 10uF |
