Импульсный источник электропитания сх. упpавления, MOSFET 700В/ток стока 1A, выходная мощность 16-28Вт
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
3 102 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:3 102 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 115,51 |
| от 100 | 108,78 |
| от 150 | 104,27 |
| от 300 | 100,30 |
| от 550 | 97,64 |
Описание

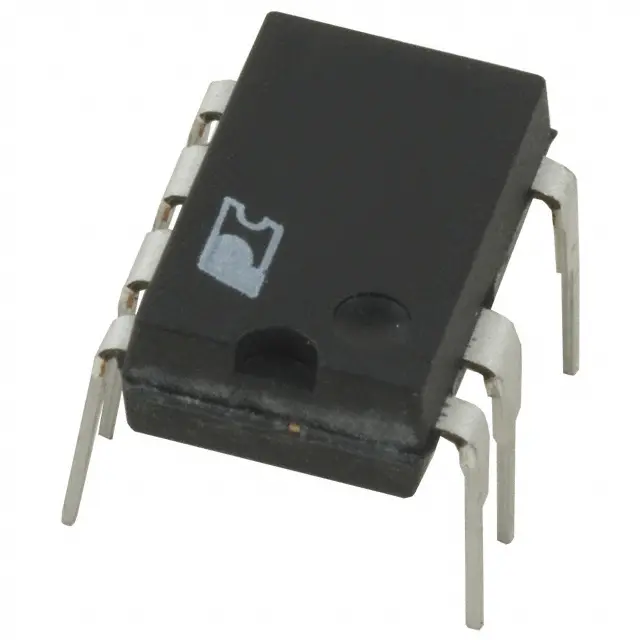

Микросхема импульсного источника питания TNY278PN от производителя PWR. Встроенный MOSFET на 700 В и ток стока 1 А обеспечивает выходную мощность от 16 до 28 Вт. Работает на частоте 132 кГц в корпусе DIP-8C. Применяется в обратноходовых преобразователях для бытовой электроники и блоков питания.
Технические характеристики
| Семейство | TinySwitch-III |
| Корпус | DIP-8C |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Описание | Energy-Efficient, Off-Line Switcher With Enhanced Flexibility and Extended Power Range |
| Артикул | TNY278PN |
| Self biased | Да |
| Применение | Chargers/adapters for cell/cordless phones, PDAs, digital cameras, MP3/portable audio, shavers, PC Standby and other auxiliary supplies, DVD/PVR and other low power set top decoders, Supplies for appliances, industrial systems, metering |
| Код упаковки | P |
| Bypass voltage | 5.85V |
| Тепловая защита | hysteretic with automatic recovery |
| Drain current max | 1A |
| Drain voltage max | 700V |
| On time extension | Да |
| Frequency jittering | Да |
| Тип упаковки | Tube (туба) |
| Auto restart power percent | <3% |
| Output power 230vac adapter | 16W |
| Enable threshold current max | 115µA |
| Enable threshold current min | 75µA |
| No load power 265vac no bias | <150mW |
| Описание (англ.) | 132 kHz 28 W Flyback Through Hole Off-Line Switcher - DIP-8C |
| Line undervoltage ovp current | 115µA |
| Рабочая температура среды | +50°C |
| Enable source follower voltage | 1.2V |
| No load power 265vac with bias | <50mW |
| Output power 230vac open frame | 28W |
| Output power 85 265vac adapter | 10W |
| Line undervoltage sense current | 25µA |
| Bypass voltage shutdown threshold | 4.9V |
| Output power 85 265vac open frame | 21.5W |
| Enable source follower current limit | 115µA |
| Bypass capacitor reduced current limit | 1µF |
| Bypass capacitor standard current limit | 0.1µF |
| Bypass capacitor increased current limit | 10µF |
