Импульсный источник электропитания сх. упpавления, MOSFET 700В/ток стока 880мА, выходная мощность 13-23Вт
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
783 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:783 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 104,40 |
| от 21 | 97,04 |
| от 50 | 91,02 |
| от 100 | 86,54 |
| от 200 | 83,20 |
Описание

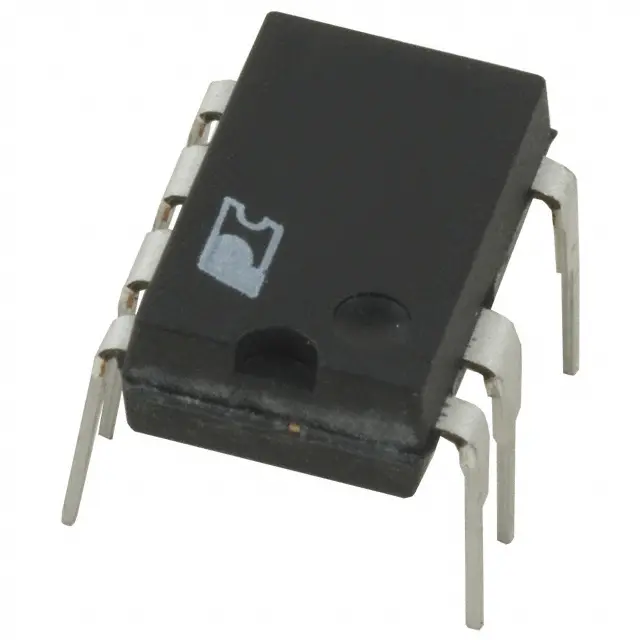

Микросхема импульсного источника питания TNY277PN от производителя PWR. Встроенный MOSFET на 700 В и ток стока 880 мА обеспечивает выходную мощность от 13 до 23 Вт. Компонент выполнен в корпусе DIP-8C. Применяется в блоках питания для бытовой электроники и маломощной промышленной автоматики.
Технические характеристики
| Семейство | TinySwitch-III |
| Корпус | DIP-8C |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Описание | Energy-Efficient, Off-Line Switcher With Enhanced Flexibility and Extended Power Range |
| Артикул | TNY277PN |
| Self biased | Да |
| Применение | Chargers/adapters for cell/cordless phones, PDAs, digital cameras, MP3/portable audio, shavers, PC Standby and other auxiliary supplies, DVD/PVR and other low power set top decoders, Supplies for appliances, industrial systems, metering |
| Код упаковки | P |
| Bypass voltage | 5.85V |
| Тепловая защита | hysteretic with automatic recovery |
| Drain current max | 880mA |
| Drain voltage max | 700V |
| On time extension | Да |
| Frequency jittering | Да |
| Тип упаковки | Tube (туба) |
| Line undervoltage current | 25uA |
| Output power 230vac adapter | 13W |
| Enable threshold current max | 115uA |
| Enable threshold current min | 75uA |
| No load power 265vac no bias | 150mW |
| Описание (англ.) | Off-Line Switcher 23,5W DIP8 |
| Рабочая температура среды | +50°C |
| Auto restart power percent max | 3% |
| Enable source follower voltage | 1.2V |
| No load power 265vac with bias | 50mW |
| Output power 85 265vac adapter | 8W |
| Line undervoltage fault current | 115uA |
| Bypass voltage shutdown threshold | 4.9V |
| Output power 230vac open frame peak | 23.5W |
| Enable source follower current limit | 115uA |
| Bypass capacitor reduced current limit | 1uF |
| Output power 85 265vac open frame peak | 18W |
| Bypass capacitor standard current limit | 0.1uF |
| Bypass capacitor increased current limit | 10uF |
