Импульсный источник электропитания сх. упpавления, MOSFET 700В/ток стока 560мА, выходная мощность не более 15Вт
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
276 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:276 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 80,28 |
| от 28 | 74,31 |
| от 50 | 69,43 |
| от 150 | 65,78 |
| от 250 | 63,05 |
Описание

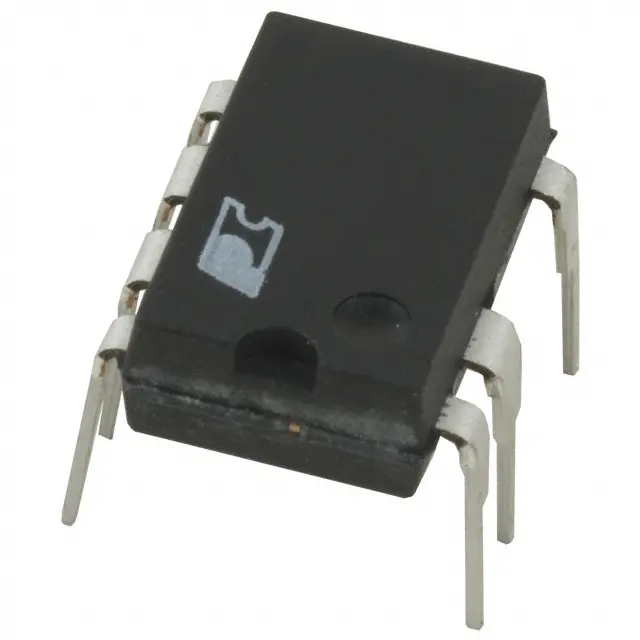

Микросхема импульсного источника питания TNY275PN от производителя PWR. Встроенный MOSFET на 700 В с током стока 560 мА и выходной мощностью до 15 Вт. Выполнена в корпусе DIP-8C. Подходит для блоков питания в бытовой электронике и маломощных зарядных устройствах.
Технические характеристики
| Контактов | 1: EN/UV; 2: BP/M; 4: D; 5: S; 6: S; 7: S; 8: S |
| Семейство | TinySwitch-III |
| Особенности | Simple ON/OFF control, no loop compensation needed, Selectable current limit through BP/M capacitor value, Tight I2f parameter tolerance, ON-time extension, Self-biased: no bias winding or bias components, Frequency jittering reduces EMI filter costs, Pin-out simplifies heatsinking to the PCB, SOURCE pins are electrically quiet for low EMI, Accurate hysteretic thermal shutdown protection, Improved auto-restart, Output overvoltage shutdown with optional Zener, Line undervoltage detect threshold set using a single optional resistor, Very low component count, High bandwidth provides fast turn on with no overshoot, Extended creepage between DRAIN and all other pins |
| Тип монтажа | SMD |
| Package g | SMD-8C |
| Package p | DIP-8C |
| Кол-во выводов | 8 |
| Соответствие | Easily meets all global energy efficiency regulations, CEC regulations, 1 W PC standby requirements |
| Описание | Energy-Efficient, Off-Line Switcher With Enhanced Flexibility and Extended Power Range |
| Артикул | TNY275P/G |
| Self biased | Да |
| Применение | Chargers/adapters for cell/cordless phones, PDAs, digital cameras, MP3/portable audio, shavers, PC Standby and other auxiliary supplies, DVD/PVR and other low power set top decoders, Supplies for appliances, industrial systems, metering |
| Корпус | DIP-8C |
| Bypass voltage | 5.85V |
| Варианты корпуса | DIP-8C, SMD-8C |
| Тепловая защита | hysteretic with automatic recovery |
| Drain voltage max | 700V |
| On time extension | Да |
| Frequency jittering | Да |
| Тип упаковки | Tube (туба) |
| Drain current continuous | 560mA |
| Output power 230vac adapter | 8.5W |
| Enable threshold current max | 115uA |
| Enable threshold current min | 75uA |
| No load power 265vac no bias | 150mW |
| Описание (англ.) | Off-Line Switcher 15W |
| Auto restart power percent max | 3% |
| Enable source follower voltage | 1.2V |
| No load power 265vac with bias | 50mW |
| Output power 85 265vac adapter | 6W |
| Line undervoltage sense current | 25uA |
| Bypass voltage shutdown threshold | 4.9V |
| Output power 230vac open frame peak | 15W |
| Enable source follower current limit | 115uA |
| Bypass capacitor reduced current limit | 1uF |
| Output power 85 265vac open frame peak | 11.5W |
| Bypass capacitor standard current limit | 0.1uF |
| Bypass capacitor increased current limit | 10uF |
