ШИМ-контроллер Low Power Off-line switcher, 15 - 23 W (132KHz)
У поставщика
ПроизводительPWR
КатегорияШИМ-контроллеры
У поставщиков
568 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт134,67 ₽
Сумма1 346,70 ₽
+ доплата 490,00 ₽
В наличии568 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 16 — 125,65 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 346,70 ₽. До заказа без доплаты не хватает 15 953,30 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 346,70 ₽
Описание

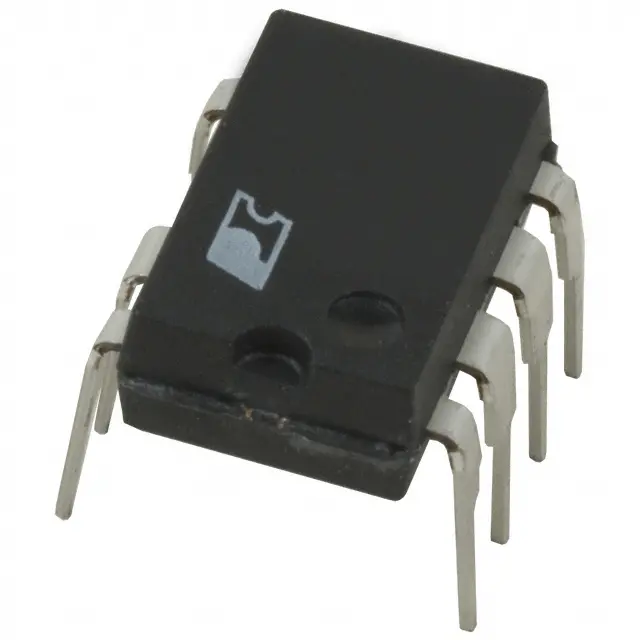

ШИМ-контроллер TNY268PN от PWR — это маломощный офлайн-переключатель. Работает на частоте 132 кГц, подходит для нагрузки 15–23 Вт. Выпускается в корпусе DIP-8B. Применяется в блоках питания для бытовой электроники и зарядных устройств.
Технические характеристики
| Семейство | TinySwitch-II |
| Корпус | DIP-8B |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Описание | Enhanced, Energy Efficient, Low Power Off-line Switcher |
| Артикул | TNY268PN |
| Код упаковки | P |
| Emi reduction | ~10dB |
| Bypass voltage | 5.8V |
| Джиттер частоты | 8kHz |
| Drain voltage max | 700V |
| Shunt voltage clamp | 6.3V |
| Тип упаковки | Tube (туба) |
| Порог термоотключения | 1.0V |
| Operating frequency typical | 132kHz |
| Output power 230vac adapter | 16W |
| Рекомендуемый блокировочный конденсатор | 0.1µF |
| Enable pin threshold current | 240µA |
| Описание (англ.) | Low Power Off-line switcher, 15 - 23 W (132KHz) |
| Рабочая температура среды | 50°C |
| Output power 230vac open frame | 23W |
| Output power 85 265vac adapter | 10W |
| Line undervoltage sense current | 50µA |
| Frequency jitter modulation rate | 1kHz |
| Output power 85 265vac open frame | 15W |
| Current limit comparator threshold | 1.0V |
| Output power measurement condition | 50°C ambient |
| No load consumption with bias winding | <50mW |
| No load consumption without bias winding | <250mW |
