Документация
Импульсный источник электропитания сх. упpавления, MOSFET 700В/ток стока 315мА, 132КГц, выходная мощность не более 19Вт
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
62 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт160,92 ₽
Сумма1 609,20 ₽
+ доплата 490,00 ₽
В наличии62 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 15 — 150,40 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 609,20 ₽. До заказа без доплаты не хватает 15 690,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 609,20 ₽
Описание

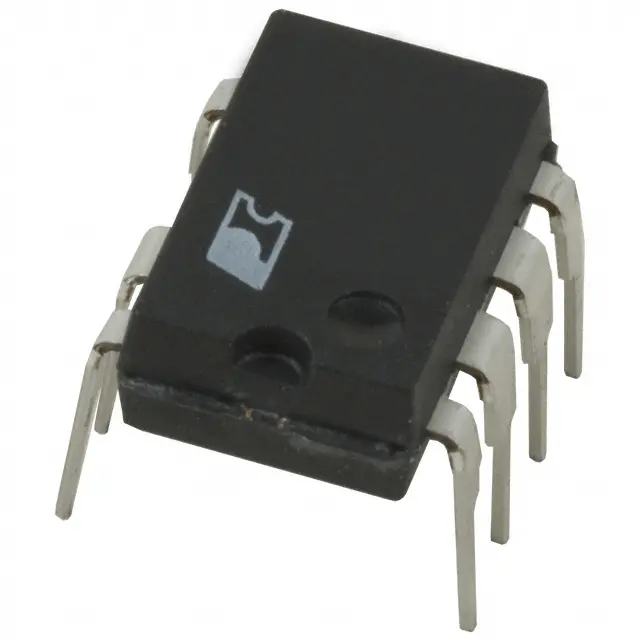

TNY267PN — это интегральная микросхема импульсного источника питания от Power Integrations (PWR), выполненная по фирменной технологии TinySwitch-III. Устройство объединяет высоковольтный силовой MOSFET на 700 В и ШИМ-контроллер с частотой 132 кГц, обеспечивая выходную мощность до 19 Вт. Микросхема предназначена для построения компактных обратноходовых преобразователей с пониженным энергопотреблением в дежурном режиме.
Технические характеристики
| Контактов | 1: BP; 2: S; 3: S; 4: EN/UV; 5: D; 6: S (HV RTN); 7: S (HV RTN); 8: S (HV RTN) |
| Семейство | TinySwitch-II |
| Корпус | DIP-8B |
| Особенности | auto-restart, line undervoltage detect, frequency jittering, current limit, thermal shutdown, leading edge blanking |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Описание | Enhanced, Energy Efficient, Low Power Off-line Switcher |
| Mosfet type | 700V power MOSFET |
| Артикул | TNY267PN |
| Тип управления | ON/OFF control |
| Код упаковки | P |
| Emi reduction | ~10dB |
| Bypass voltage | 5.8V |
| Блокировочный конд. | 0.1uF |
| Джиттер частоты | 8kHz peak-to-peak |
| Макс. ток стока | 315mA |
| Drain voltage max | 700V |
| Диап. вх. напр. | 85-265VAC |
| Рабочая частота | 132kHz |
| Shunt voltage clamp | 6.3V |
| Thermal shutdown vt | 1.0V |
| Jitter modulation rate | 1kHz |
| Operating temp ambient | 50C |
| Input voltage range alt | 230VAC ±15% |
| Тип упаковки | Tube (туба) |
| Bypass voltage uv threshold | 4.8V |
| Output power 230vac adapter | 13W |
| Enable pin current threshold | 240uA |
| Описание (англ.) | Off-Line Switcher LP 19W DIP8 |
| No load consumption with bias | <50mW |
| Output power 230vac open frame | 19W |
| Output power 85 265vac adapter | 8W |
| Line undervoltage sense current | 50uA |
| Current limit comparator vilimit | 1.0V |
| No load consumption without bias | <250mW |
| Output power 85 265vac open frame | 12W |
