Документация
ШИМ-контроллер Low Power Off-line switcher, 5.5 - 9 W (132KHz)
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
230 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:230 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 152,11 |
| от 5 | 149,53 |
| от 10 | 146,06 |
| от 20 | 140,83 |
| от 50 | 132,87 |
Описание

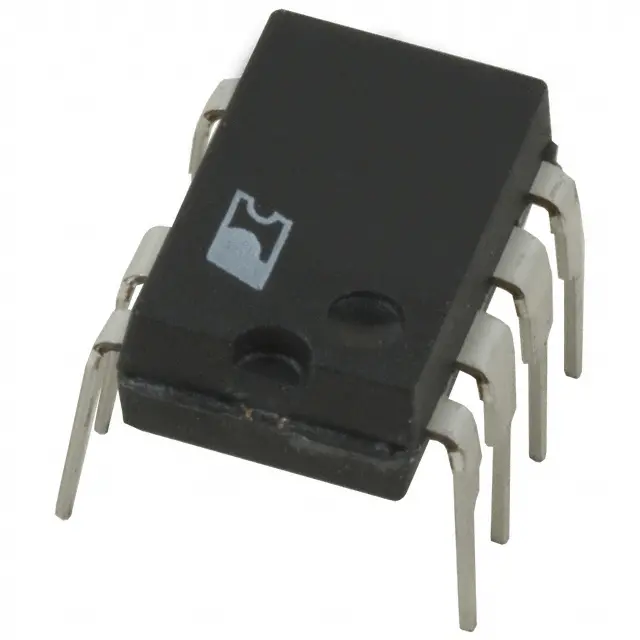

ШИМ-контроллер TNY264PN от PWR — это низковольтный офлайн-переключатель мощностью от 5,5 до 9 Вт с частотой 132 кГц. Выполнен в корпусе DIP-8B. Подходит для блоков питания в бытовой электронике и зарядных устройств.
Технические характеристики
| Семейство | TinySwitch-II |
| Корпус | DIP-8B |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Соответствие | Blue Angel, Energy Star, EC requirements |
| Описание | Enhanced, Energy Efficient, Low Power Off-line Switcher |
| Артикул | TNY264PN |
| Применение | cell-phone charger, PC standby |
| Control type | ON/OFF |
| Код упаковки | P |
| Emi reduction | ~10dB |
| Bypass voltage | 5.8V |
| Frequency jitter | 8kHz |
| Drain voltage max | 700V |
| Bypass capacitance | 0.1µF |
| Диап. вх. напр. | 85-265VAC |
| Защита | auto-restart, short circuit protection, open loop fault protection, line under-voltage detect, current limit, thermal shutdown |
| Shunt voltage clamp | 6.3V |
| Line uv sense current | 50µA |
| Раб. температура | 50°C ambient (typical) |
| Тип упаковки | Tube (туба) |
| Enable current threshold | 240µA |
| Input voltage range high | 230VAC ±15% |
| Thermal shutdown voltage | 1.0V |
| Transformer core options | EF12.6 or EE13 |
| Bypass voltage uv threshold | 4.8V |
| Output power 230vac adapter | 5.5W |
| Частота генератора тип. | 132kHz |
| Описание (англ.) | Low Power Off-line switcher, 5.5 - 9 W (132KHz) |
| No load consumption condition | 265VAC input |
| No load consumption with bias | <50mW |
| Output power measurement temp | 50°C |
| Output power 230vac open frame | 9W |
| Output power 85 265vac adapter | 4W |
| Current limit comparator voltage | 1.0V |
| Frequency jitter modulation rate | 1kHz |
| No load consumption without bias | <250mW |
| Output power 85 265vac open frame | 6W |
