Энергоэффективный преобразователь с ключом повышенной мощности семейства TinySwitch-LT
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
543 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:543 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 119,29 |
| от 20 | 111,00 |
| от 50 | 104,24 |
| от 100 | 99,20 |
| от 200 | 95,44 |
Описание

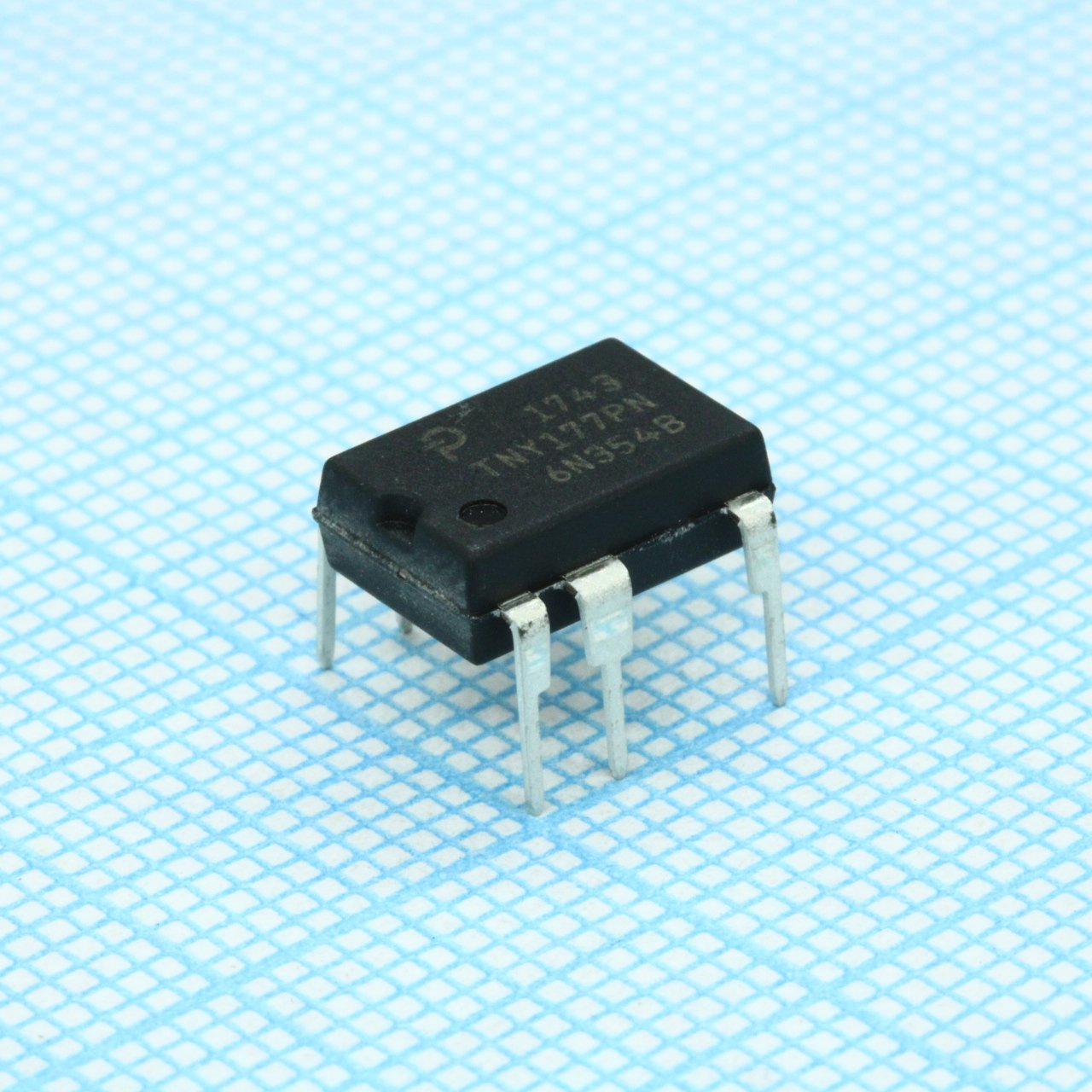

Микросхема TNY177PN от PWR — энергоэффективный преобразователь семейства TinySwitch-LT. Выполнена в корпусе DIP-8, поддерживает высокую мощность и оптимизирована для работы в импульсных источниках питания. Подходит для блоков питания в бытовой электронике и зарядных устройств.
Технические характеристики
| Семейство | TinySwitch-LT |
| Корпус | DIP-8C |
| Тип монтажа | Выводной |
| Self bias | no bias winding required |
| Артикул | TNY177PN |
| Применение | chargers, adapters, DVD/PVR, appliances, industrial systems, metering |
| Bp m voltage | 5.85V |
| Frequency jitter | 1kHz |
| Тепловая защита | hysteretic, automatic recovery |
| On time extension | Да |
| Auto restart power | <3% of maximum power |
| Частота перекл. | 132kHz |
| Mosfet voltage rating | 650V |
| Current limit selection | selectable via BP/M capacitor |
| No load power with bias | <50mW at 265VAC |
| Тип упаковки | Tube (туба) |
| No load power without bias | <150mW at 265VAC |
| Bp m undervoltage threshold | 4.9V |
| Output power 230vac adapter | 13W |
| Enable threshold current max | 115uA |
| Enable threshold current min | 75uA |
| Описание (англ.) | TinySwitch-LT Family Energy Effi cient, Offl ine Switcher |
| Output power 230vac open frame | 23.5W |
| Output power 85 265vac adapter | 8W |
| Output power 85 265vac open frame | 18W |
| Bp m capacitor reduced current limit | 1uF |
| Bp m capacitor standard current limit | 0.1uF |
| Bp m capacitor increased current limit | 10uF |
