Импульсный источник электропитания сх. упpавления, MOSFET 650В/ток стока 0.275A, 132КГц, выходная мощность не более 8.5Вт
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
200 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 153,62 |
| от 6 | 145,72 |
| от 12 | 138,28 |
| от 23 | 132,80 |
| от 50 | 127,77 |
Описание

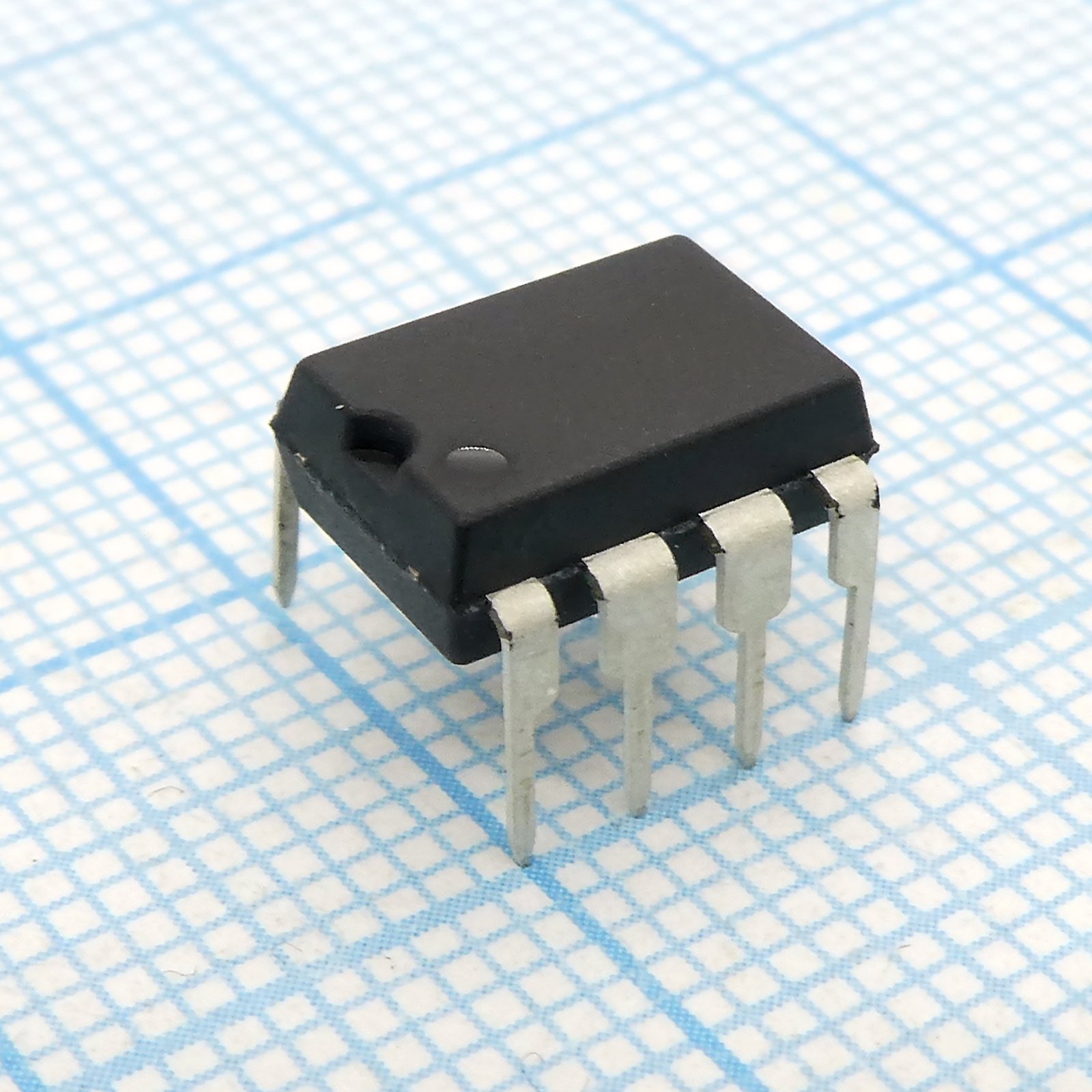

Микросхема импульсного источника питания TNY175PN от производителя PWR. Работает на частоте 132 кГц, оснащена встроенным MOSFET на 650 В с током стока до 0,275 А, выходная мощность не превышает 8,5 Вт. Выполнена в корпусе DIP-8. Подходит для компактных блоков питания в бытовой электронике и промышленной автоматике.
Технические характеристики
| Корпус | DIP-8C |
| Тип монтажа | Выводной |
| Frequency jitter | 1kHz |
| Undervoltage threshold | 4.9V |
| Internal supply voltage | 5.85V |
| Тип упаковки | Tube (туба) |
| Current drain source max | 0.275A |
| Voltage drain source max | 650V |
| Bypass capacitor standard | 0.1μF |
| Drain source resistance on | 11.5Ω |
| Диап. раб. темп. | -40°C to 150°C |
| Тип. частота переключ. | 132kHz |
| Гистерезис тепловой защиты | 70°C |
| Enable threshold current max | 115μA |
| Enable threshold current min | 75μA |
| Overvoltage shutdown current | I_SD |
| Темп. тепловой защиты | 142°C typical |
| Описание (англ.) | AC/DC CONV, FLYBACK, -40 TO 125DEG C; |
| No load power 265vac with bias | 50mW |
| Output power max adapter 230vac | 8.5W |
| No load power 265vac without bias | 150mW |
| Output power max adapter 85 265vac | 6W |
| Output power max open frame 230vac | 15W |
| Тепловое сопротивление переход-среда | 80°C/W |
| Creepage distance drain to other pins | 1.5mm |
| Output power max open frame 85 265vac | 11.5W |
| Bypass capacitor reduced current limit | 1μF |
| Bypass capacitor increased current limit | 10μF |
