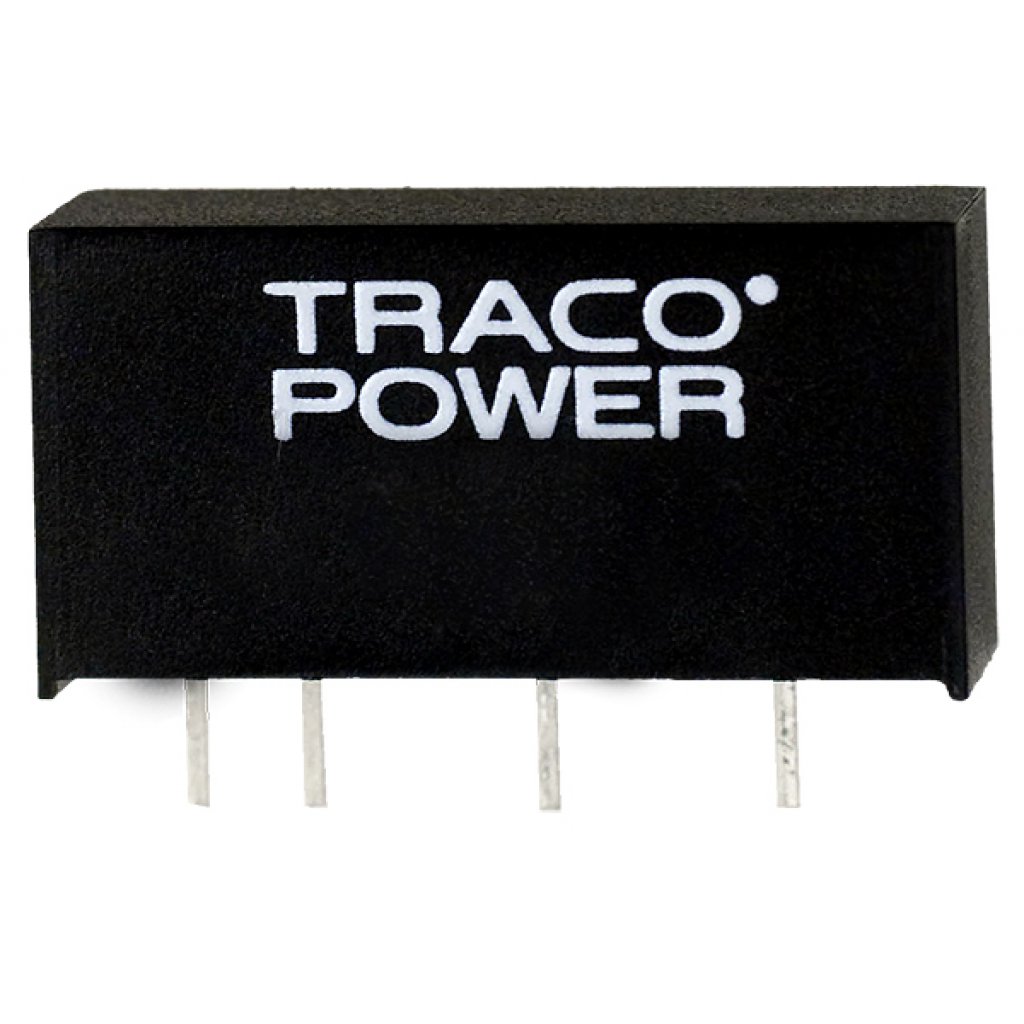

Преобразователь DC/DC на печатную плату вход 24В выход 5В 0.2A 1Вт 4-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
236 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:127 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 754,04 |
| от 6 | 729,57 |
| от 10 | 716,60 |
| от 16 | 706,09 |
| от 27 | 695,06 |
Склад 13
В наличии:109 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 895,13 |
| от 3 | 849,93 |
| от 6 | 813,12 |
| от 10 | 785,78 |
| от 30 | 765,44 |
Описание
Преобразователь DC/DC от Traco монтируется на печатную плату. Модель преобразует входное напряжение 24 В в стабильные 5 В при токе до 0,2 А и мощности 1 Вт. Корпус SIP-4 с гальванической развязкой 3000 В постоянного тока. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | >2,000,000 hours |
| Модель | TMV 2405S |
| Цоколевка | 1: +Vin (Vcc); 2: -Vin (GND); 5: -Vout; 6: No pin; 7: +Vout |
| Серия | TMV |
| Вес | 2.1g |
| Корпус | SIP7 |
| Тип монтажа | Выводной |
| Кол-во выводов | 4 |
| Размеры | Ширина: 6.0mm; Высота: 12.0mm; Длина: 19.5mm |
| Описание | DC/DC converter, PCB mount, input 24V, output 5V, 0.2A, 1W, 4-pin SIP |
| Артикул | TMV 2405S |
| Макс. влажность | 95% rel H (non condensing) |
| Вх. фильтр | internal capacitor |
| Вых. мощность | 1W |
| Материал корпуса | non-conductive plastic UL94V-0 |
| Входное напряжение | 24VDC ±10% |
| Импульсное напряжение | 30V max. (1 sec. max.) |
| Тип. КПД | 71% |
| Вых. ток | 200mA |
| Вых. напряжение | 5V |
| Вес упаковки | 2.1g (0.07oz) |
| Соотв. RoHS | Да |
| Casing material | non conductive plastic (UL 94V-0 rated) |
| REACH | Да |
| Пульсации и шум | 100mV pk-pk max. (20MHz bandwidth) |
| Макс. вх. напр. | 26.4V |
| Мин. входное напряжение | 21.6V |
| Напр. изоляции | 3000VDC |
| Макс. импульсное напряжение | 30V |
| Макс. вых. ток | 200mA |
| Макс. емк. нагр. | 680µF |
| Частота перекл. | 100kHz |
| Макс. темп. корпуса | +95°C |
| Сопр. изоляции | >10,000MOhm |
| Voltage set accuracy | ±3% |
| Входной ток без нагрузки | 7mA typ. |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 60pF typ. |
| Температура пайки | max. 265°C / 10 sec. |
| Входной ток при полной нагрузке | 50mA typ. |
| Пульсации вых. макс. | 100mV pk-pk |
| Темп. коэф. | ±0.02%/K |
| Защита от КЗ | limited 1 sec. max. |
| Типовой входной ток без нагрузки | 7mA |
| Regulation load variation | ±10% max. (20-100% load) |
| Температура пайки макс. | 265°C for 10 sec |
| Диап. темп. хр. | -40°C to +105°C |
| Regulation input variation | ±1.2% / 1% change Vin |
| Reverse voltage protection | 0.3A max. |
| Типовой входной ток при полной нагрузке | 50mA |
| Диап. раб. темп. | -40°C to +85°C |
| Reflected input ripple reduction | external 1-3.3µF polyester film capacitor |
| Short circuit protection duration | 1 sec max |
| Frequency change over line and load | ±30% max. |
