Преобразователь DC/DC на печатную плату вход 12В выход 12В 0.08A 1Вт 4-Pin SIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
9 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт597,87 ₽
Сумма597,87 ₽
+ доплата 490,00 ₽
В наличии9 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 591,22 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 597,87 ₽. До заказа без доплаты не хватает 16 702,13 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 597,87 ₽
Описание

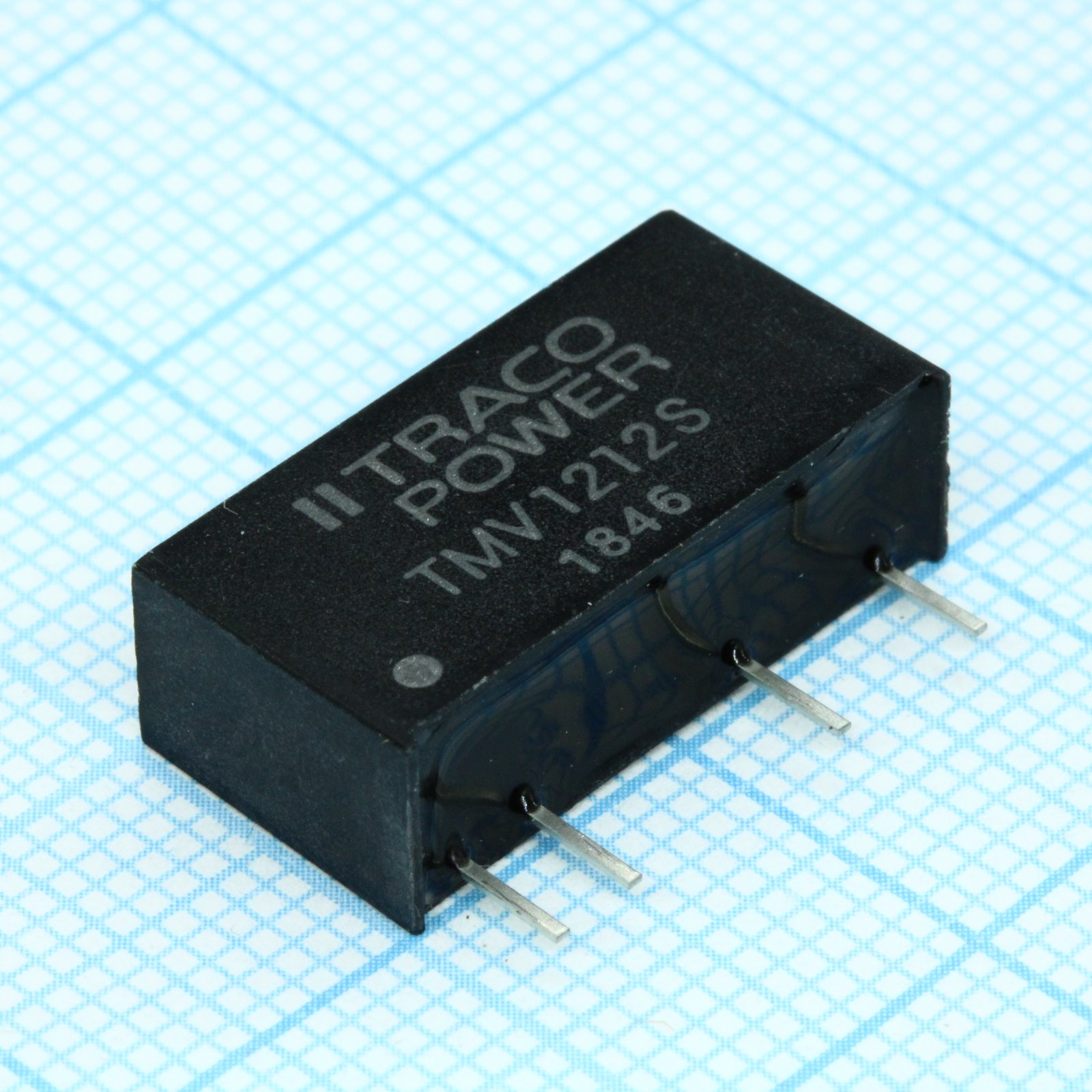

Traco TMV 1212S — это DC/DC преобразователь для монтажа на печатную плату. Модель преобразует входное напряжение 12 В в стабилизированные 12 В при токе до 0.08 А и мощности 1 Вт. Компонент выполнен в компактном 4-выводном корпусе SIP. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | >2,000,000h @25°C |
| Тип | DC/DC Converter |
| Модель | TMV 1212S |
| Мощность, Вт | 1 |
| Цоколевка | 1: +Vin (Vcc); 2: -Vin (GND); 5: -Vout; 6: No pin; 7: +Vout |
| Вес | 2.1g |
| Корпус | SIP (Single-in-Line) |
| Влажность | 95% rel H max |
| Тип монтажа | Выводной |
| Кол-во выводов | 4 |
| Вх. фильтр | internal capacitor |
| Материал корпуса | non conductive FR4 (UL 94V-0 rated) |
| Размеры мм | 19.5 x 12.0 x ? (length x width x height) from drawing |
| Тип. КПД | 80% |
| Вых. напряжение | 12VDC |
| Surge voltage 1s | 18V max |
| Напр. изоляции | 3000VDC |
| Макс. вых. ток | 80mA |
| Ripple noise 20MHz | 100mV pk-pk max |
| Частота перекл. | 100kHz typ |
| Температура хранения | -40°C to +105°C |
| Сопр. изоляции | >10000MOhm |
| Temperature case max | +95°C |
| Примечание | Возможная замена: AM1DS-1212SH30JZ |
| Входной ток без нагрузки | 12mA typ |
| Ном. вх. напр. | 12VDC |
| Емк. изоляции | 60pF typ |
| Рабочая температура | -40°C to +85°C |
| Входной ток при полной нагрузке | 110mA typ |
| Допуск входного напряжения | ±10% |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | 1 sec max |
| Нестабильность по нагрузке | ±10% max (20-100% load) |
| Температура пайки макс. | 265°C / 10 sec |
| Capacitive load max single | 680µF max |
| Frequency change line load | ±30% max |
| Reflected ripple capacitor | 1-3.3µF polyester film |
| Нестабильность по входу | ±1.2%/1% change Vin |
| Reverse voltage protection | 0.3A max |
| Output voltage set accuracy | ±3% |
| Описание (англ.) | DC-DC 12VIN 1-OUT 12V 0.08A 1W 4-Pin SIP |
