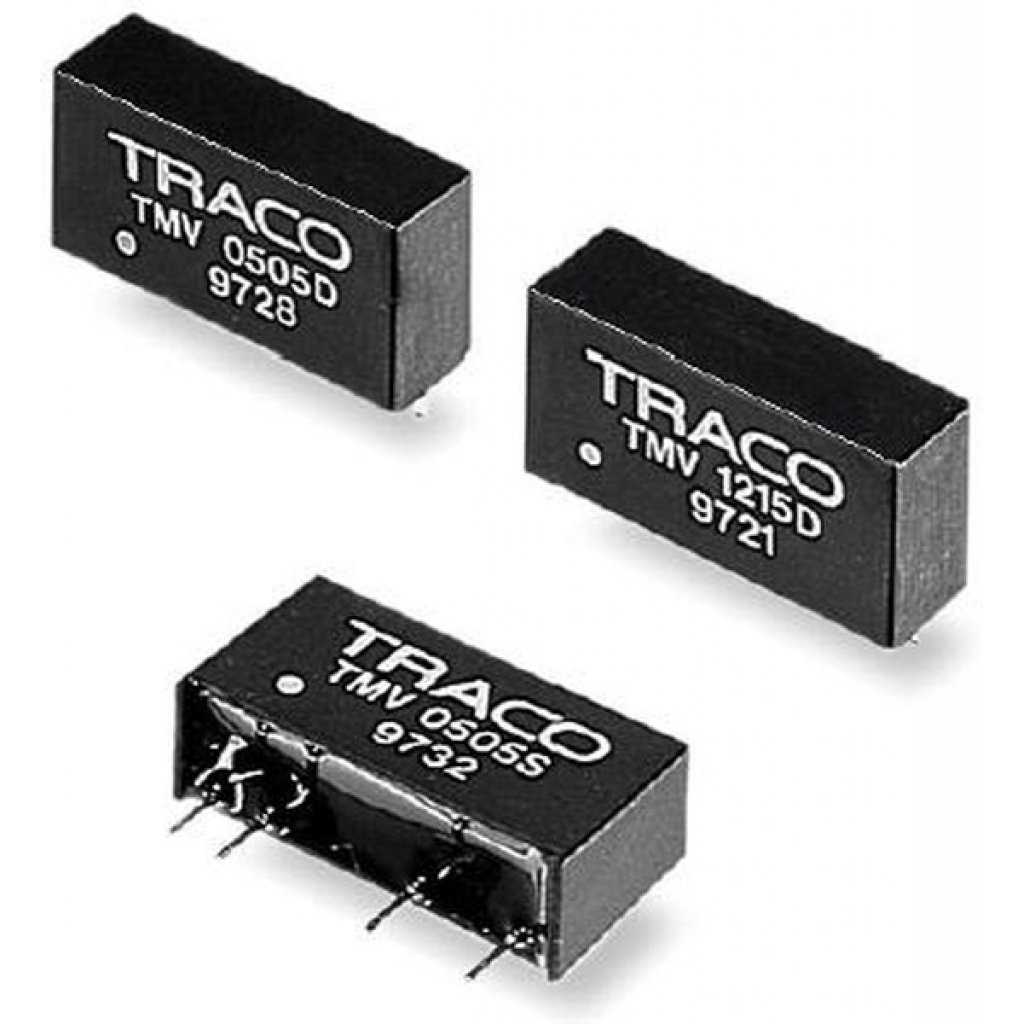

Преобразователь DC/DC на печатную плату вход 12В выход 5В 0.2A 1Вт 4-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
296 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:282 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 392,40 |
Склад 13
В наличии:14 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 626,77 |
| от 3 | 619,72 |
| от 5 | 611,00 |
| от 10 | 599,51 |
| от 20 | 583,41 |
Описание
Преобразователь DC/DC от Traco преобразует входное напряжение 12 В в стабильные 5 В. Модель обеспечивает выходной ток до 0.2 А и мощность 1 Вт, выполнена в компактном корпусе SIP для монтажа на плату. Подходит для гальванической развязки и питания чувствительных цепей в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| MTBF | >2,000,000h (MIL-HDBK-217F at +25°C, ground benign) |
| Модель | TMV 1205S |
| Мощность, Вт | 1 |
| Цоколевка | 1: +Vin (Vcc); 2: -Vin (GND); 5: -Vout; 6: No pin; 7: +Vout |
| Серия | TMV |
| Корпус | SIP |
| Тип монтажа | Выводной |
| Кол-во выводов | 4 |
| Размеры | 19.5mm x 7.62mm x 10.2mm |
| Описание | Isolated 1W DC/DC converter, single output, SIP package |
| Макс. влажность | 95% rel H (non condensing) |
| Вх. фильтр | internal capacitor |
| Входное напряжение | 12VDC ±10% |
| Тип. КПД | 73% |
| Вых. напряжение | 5VDC |
| Вес упаковки | 2.1g (0.07oz) |
| Соотв. RoHS | Да |
| Casing material | non conductive plastic (UL 94V-0 rated) |
| REACH | Да |
| Пульсации и шум | 100mV pk-pk max. (20MHz bandwidth) |
| Напр. изоляции | 3000VDC |
| Макс. импульсное напряжение | 18V max. (1 sec. max.) |
| Макс. вых. ток | 200mA |
| Макс. емк. нагр. | 680µF |
| Частота перекл. | 100kHz typ. (frequency modulation) |
| Макс. темп. корпуса | +95°C |
| Сопр. изоляции | >10,000MOhm |
| Voltage set accuracy | ±3% |
| Примечание | Возможные замены: AM1D-1205SH30Z, AM1DS-1205SH30JZ |
| Входной ток без нагрузки | 12mA typ. |
| Емк. изоляции | 60pF typ. |
| Входной ток при полной нагрузке | 110mA typ. |
| Темп. коэф. | ±0.02%/K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 1 sec. max. |
| Regulation load variation | ±10% max. (20-100% load) |
| Температура пайки макс. | 265°C / 10 sec. |
| Диап. темп. хр. | -40°C to +105°C |
| Regulation input variation | ±1.2% / 1% change Vin |
| Reverse voltage protection | 0.3A max. |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | DC-DC 12VIN 1-OUT 5V 0.2A 1W 4-Pin SIP |
| Reflected input ripple reduction | external 1-3.3µF polyester film capacitor |
| Frequency change over line and load | ±30% max. |
