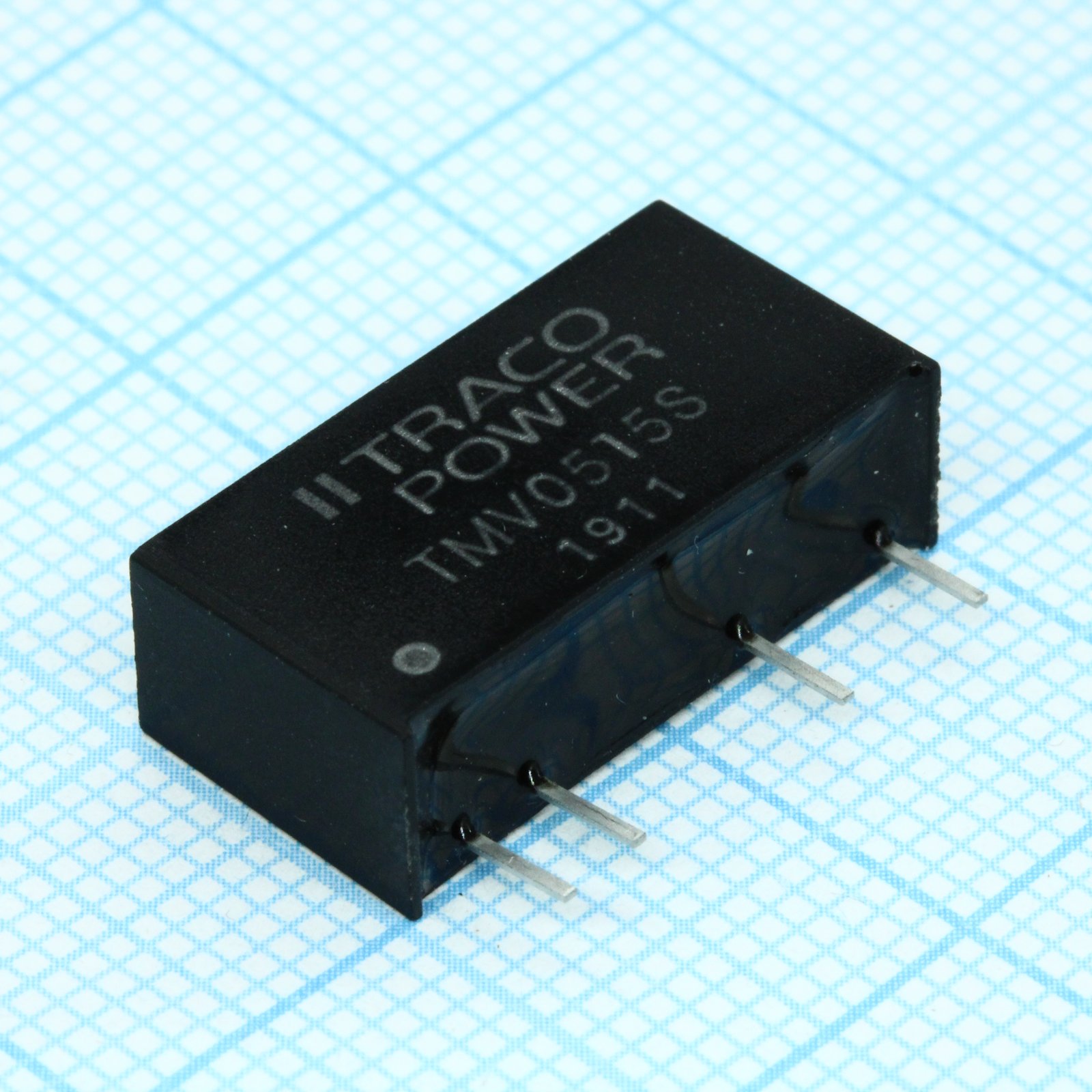

Преобразователь DC/DC на печатную плату вход 5В выход 15В 0.065A 1Вт 4-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
566 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:400 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 671,60 |
| от 7 | 640,34 |
| от 20 | 615,53 |
| от 30 | 593,71 |
| от 60 | 578,96 |
Склад 39
В наличии:166 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 976,41 |
| от 5 | 947,10 |
| от 8 | 931,67 |
| от 13 | 919,16 |
| от 21 | 905,50 |
Описание
Преобразователь DC/DC от Traco монтируется на печатную плату. Модель работает от входного напряжения 5 В и выдает стабильные 15 В при токе до 0,065 А, мощность составляет 1 Вт. Компонент выполнен в компактном корпусе SIP. Подходит для использования в промышленной автоматике и встраиваемых системах питания.
Технические характеристики
| MTBF | >2000000h |
| Burn in | 100% (8h) |
| Вывод | 1: +Vin (Vcc); 2: -Vin (GND); 5: -Vout; 6: No pin; 7: +Vout |
| Влажность | 95% rel H max (non condensing) |
| Тип монтажа | Выводной |
| Гарантия | 3-year |
| Без свинца | Да |
| Размеры | 19.5mm x 6.0mm x 9.5mm (approx) |
| Вх. фильтр | internal capacitor |
| Вых. мощность | 1W |
| Корпус | SIP7 |
| Импульсное напряжение | 9V max (1 sec) |
| Тип. КПД | 78% |
| Вых. напряжение | 15VDC |
| Вес упаковки | 2.1g |
| Соотв. RoHS | Да |
| Casing material | non conductive plastic (UL 94V-0 rated) |
| Пульсации и шум | 100mV pk-pk max |
| Напр. изоляции | 3000VDC |
| Макс. вых. ток | 65mA |
| Макс. емк. нагр. | 680µF max |
| Диап. вх. напр. | 5VDC ±10% |
| Частота перекл. | 100kHz typ |
| Макс. темп. корпуса | +95°C |
| Сопр. изоляции | >10000MOhm |
| Voltage set accuracy | ±3% |
| Примечание | Вохможная замена: AM1DS-0515SH30JZ |
| Входной ток без нагрузки | 30mA typ |
| Ном. вх. напр. | 5VDC |
| Емк. изоляции | 60pF typ |
| Температура пайки | 265°C / 10 sec max |
| Входной ток при полной нагрузке | 260mA typ |
| Темп. коэф. | ±0.02% / K |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | limited 1 sec max |
| Regulation load variation | ±10% max (20-100% load) |
| Диап. темп. хр. | -40°C to +105°C |
| Regulation input variation | ±1.2% / 1% change Vin |
| Reverse voltage protection | 0.3A max |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | DC-DC 5VIN 1-OUT 15V 0.065A 1W 4-Pin SIP |
| Frequency change over line and load | ±30% max |
