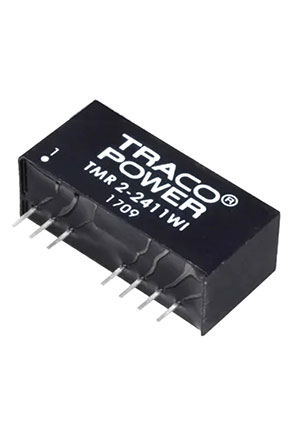

TMR2-2411WI, DC-DC преобразователь
У поставщика
ПроизводительTraco
У поставщиков
15 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:15 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 227,93 |
| от 2 | 2 227,93 |
Описание
DC-DC преобразователь Traco TMR2-2411WI мощностью 2 Вт в корпусе SIP-9. Модель обеспечивает стабильные 5 В постоянного тока при токе до 400 мА, имеет КПД 76% и рассчитана на естественное охлаждение. Подходит для применения в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| MTBF | 1,000,000 hours (MIL-HDBK-217F, ground benign) |
| Вес | 6.5g |
| Охлаждение | Natural convection (20 LFM) |
| Корпус | SIP-9 |
| Тип монтажа | THT |
| Шаг выводов | 2.54mm |
| Размеры | 25.95mm x 9.52mm x ? |
| Артикул | TMR2-2411WI |
| Pin plating | Tin (3-5µm matte) |
| Макс. влажность | 95% non condensing |
| Вх. фильтр | Internal capacitor |
| Вых. мощность | 2W |
| Материал контакта | Nickel-Iron (Alloy 42) |
| Тип. КПД | 76% |
| Снижение мощности | 2.86%/K above 65°C |
| Соотв. RoHS | Да |
| Стандарт безопасности | Designed for EN 62368-1 |
| Материал корпуса | Non-conductive plastic (UL94 V-0) |
| Output current 1 | 400mA |
| Output voltage 1 | 5VDC |
| Potting material | Epoxy (UL94 V-0) |
| Выход 1, В | 5 |
| Insulation system | Functional |
| Напр. изоляции | 1500VDC |
| Дистанционное вкл. | <0.6VDC or open circuit |
| Профиль пайки | Wave soldering 260°C/10s max |
| Дистанционное выключение | 2.9 to 15VDC |
| Диап. вх. напр. | 9-36VDC |
| Output minimum load | 25% of Iout max |
| Макс. темп. корпуса | +90°C |
| Ном. вх. напр. | 24VDC |
| Тип корпуса | SIP-9 |
| Emi radiated emissions | EN 55032 class A (with external filter) |
| Input recommended fuse | 350mA slow blow |
| Испытат. изоляции | 1500VAC for 60s |
| Emi conducted emissions | EN 55032 class A (with external filter) |
| Макс. импульсное вх. напр. | 50VDC (1s max) |
| Типовая частота переключения | 300kHz |
| Сопротивление изоляции мин. | 1000MΩ |
| Output start up time max | 1ms |
| Защита от КЗ | Continuous, automatic recovery |
| Input no load current typ | 20mA |
| Isolation capacitance max | 500pF |
| Типовая изоляционная емкость | 250pF |
| Диап. темп. хр. | -55 to +105°C |
| Диапазон частоты переключения | 100-650kHz |
| Input start up voltage typ | 6VDC |
| Макс. емкостная нагрузка выхода | 1000µF |
| Input full load current typ | 110mA |
| Диап. раб. темп. | -40 to +85°C |
| Output ripple and noise max | 50mVp-p |
| Output ripple and noise typ | 30mVp-p |
| Transient response time max | 300µs |
| Transient response time typ | 100µs |
| Short circuit input power max | 1.5W |
| Remote pin input current range | -1.0 to 1.0mA |
| Input under voltage lockout max | 8VDC |
| Output voltage set accuracy max | ±2% |
| Отклонение переходной характеристики макс. | 5% |
| Remote off idle input current max | 3mA |
| Input reflected ripple current typ | 300mAp-p |
| Output temperature coefficient max | ±0.02%/K |
| Output regulation load variation max | 0.75% |
| Output regulation input variation max | 0.5% |
| Напряжение питания, В | 24 |
