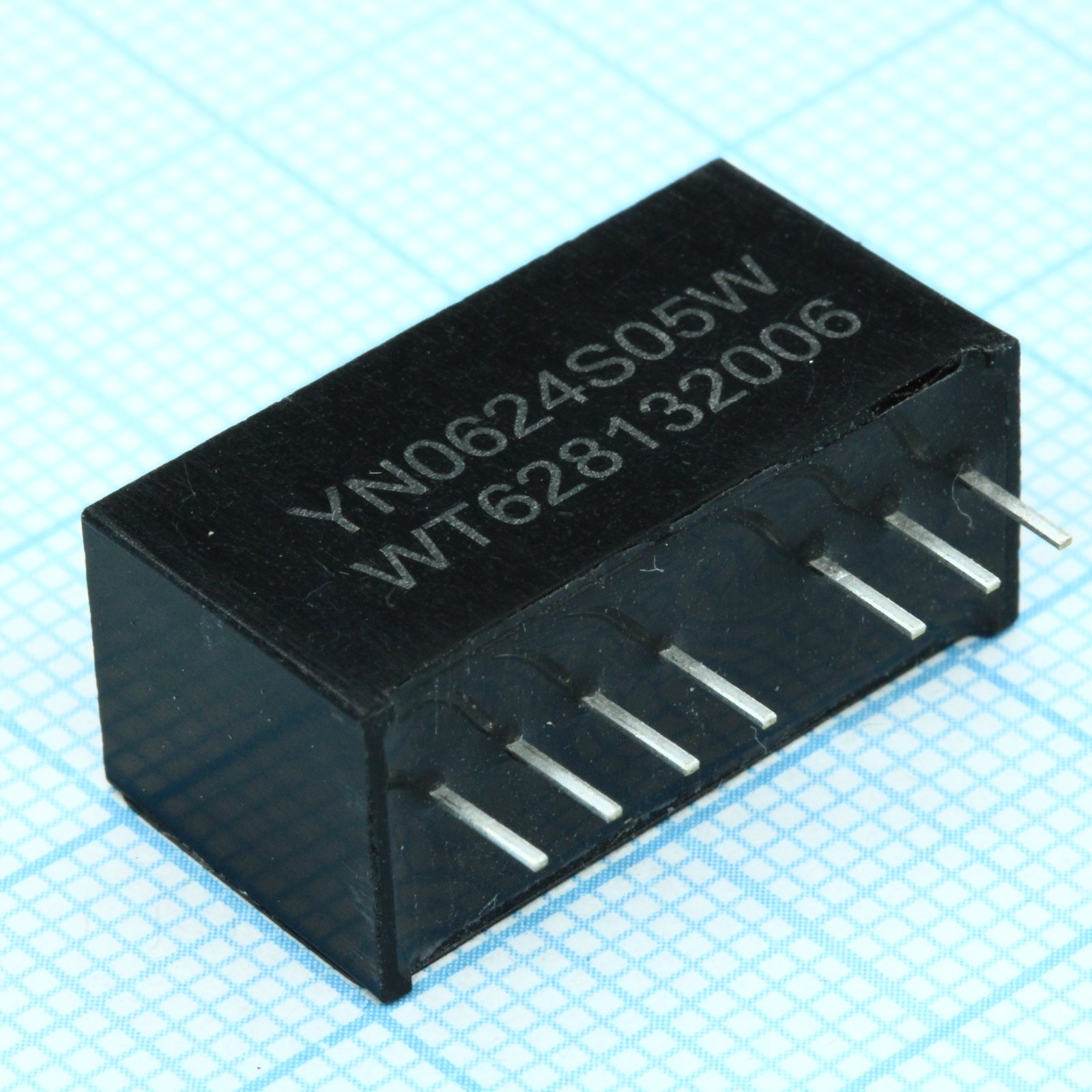

Преобразователь DC/DC, на печатную плату, вход - 24В выход - 5В 1.2А 6Вт 7-Pin SIP, изолированный
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
81 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:81 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 483,13 |
| от 2 | 3 350,15 |
| от 4 | 3 244,59 |
| от 7 | 3 151,74 |
| от 10 | 3 088,96 |
Описание
Преобразователь DC/DC от Traco преобразует входное напряжение 24В в стабильные 5В. Модель обеспечивает выходной ток до 1.2А и мощность 6Вт, выполнена в компактном изолированном корпусе SIP8 для монтажа на плату. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 2930000h |
| RoHS | Соответствует |
| Reach | Соответствует |
| Импульс | ±2kV |
| Серия | TMR 6WI |
| Вес | 4.8g |
| Охлаждение | Natural convection (20 LFM) |
| ЭСР воздух | ±8kV |
| Корпус | SIP8 |
| Тип монтажа | Выводной |
| Гарантия | 3 years |
| Eft burst | ±2kV |
| Кол-во выводов | 7 |
| Вибрация | MIL-STD-810F |
| Размеры | 21.8 x 9.6 x 11.2mm |
| Код заказа | TMR 6-2411WI |
| ЭСР контакт | ±6kV |
| Макс. высота | 2000m |
| Вх. фильтр | Internal Capacitor |
| Минимальная нагрузка | Not required |
| Вых. мощность | 6W |
| ЭМС излучение | EN 55032 class A/B (with external filter) |
| Термоудар | MIL-STD-810F |
| Тип. КПД | 84% |
| Вых. напряжение | 5VDC |
| Снижение мощности | 3.1%/K above 68°C |
| Тип соединения | THD |
| Материал корпуса | Non-conductive Plastic |
| Степень загрязнения | PD 2 |
| Potting material | Silicone (UL94 V-0) |
| Пульсации и шум | 50mVp-p |
| Станд. безоп. | EN 62368-1, IEC 62368-1, UL 62368-1 |
| Insulation system | Functional Insulation |
| Pf magnetic field | 100A/m |
| Remote on voltage | 0 to 0.5VDC or open circuit |
| Тип. время запуска | 30ms |
| Макс. импульсное напряжение | 50VDC |
| Макс. вых. ток | 1200mA |
| Remote off voltage | 3 to 12VDC |
| Макс. емк. нагр. | 1100µF |
| Диап. вх. напр. | 9-36VDC |
| Частота перекл. | 522-638kHz |
| Макс. темп. корпуса | +100°C |
| Io isolation voltage | 1600VDC |
| Сопр. изоляции | 1000MOhm |
| Voltage set accuracy | ±1% |
| Примечание | Возможная замена: AM6GH-2405SNZ |
| Входной ток без нагрузки | 6mA |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 50pF |
| Категория перенапряжения | OVC I |
| Макс. относительная влажность | 95% non condensing |
| Recommended input fuse | 1600mA slow blow |
| Типовая частота переключения | 580kHz |
| Темп. коэф. | ±0.02%/K |
| Transient response time | 250µs |
| Тип упаковки | Tube (туба) |
| Rf electromagnetic field | 20V/m |
| Защита от КЗ | Continuous, Automatic recovery |
| Conducted rf disturbances | 10Vrms |
| Output current limitation | 180% of Iout max |
| Regulation load variation | 0.5% |
| Диап. темп. хр. | -55°C to +125°C |
| Regulation input variation | 0.2% |
| Диап. раб. темп. | -40°C to +84°C |
| Описание (англ.) | DC-DC 24VIN 1-OUT 5V 1.2A 6W 7-Pin SIP Module |
| Мощность, Вт | 6 |
