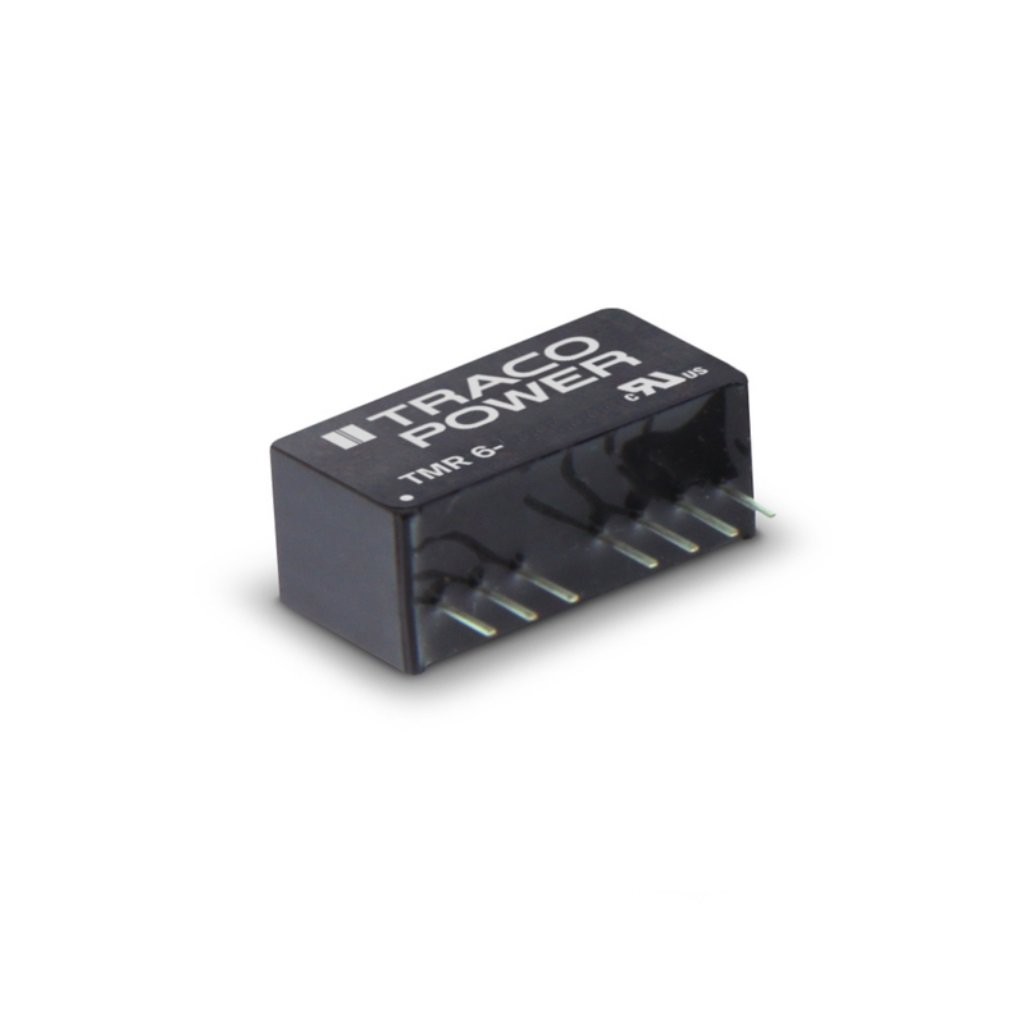

Преобразователь DC/DC на печатную плату вход 24В выход 5В 1.2A 6Вт 7-Pin SIP модуль
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
1 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 026,04 |
| от 2 | 2 892,60 |
| от 3 | 2 783,90 |
| от 4 | 2 703,21 |
| от 10 | 2 643,18 |
Описание
Преобразователь DC/DC от Traco на 6 Вт. Устройство преобразует входное напряжение 24 В в стабильные 5 В с током до 1.2 А. Компонент выполнен в компактном корпусе SIP8 для монтажа на печатную плату. Подходит для применения в промышленной автоматике и распределенных системах питания.
Технические характеристики
| MTBF | 2135000 h |
| Мощность, Вт | 6 |
| Вес | 4.8 g |
| Охлаждение | natural convection (20 LFM) |
| Корпус | SIP-8 |
| Тип монтажа | Выводной |
| Размеры | 21.8 x 11.0 x 10.0 mm |
| Pin plating | nickel (2-3 µm) / tin (3-5 µm) matte |
| Макс. высота | 5000 m |
| Помехоустойчивость | EN 61000-4-2, -3, -4, -5, -6, -8 |
| Вх. фильтр | internal capacitor |
| Минимальная нагрузка | not required |
| Материал контакта | Медь |
| ЭМС излучение | EN 55032 class A/B with external filter |
| Тип. КПД | 83% |
| Вых. напряжение | 5 VDC |
| Дистанционное управление | yes (current controlled) |
| Соотв. RoHS | yes (exemptions 7a, 7c-I) |
| REACH | Да |
| Washing process | allowed (hermetical product) |
| Материал корпуса | non-conductive plastic (UL 94 V-0) |
| Степень загрязнения | PD 2 |
| Potting material | silicone (UL 94 V-0) |
| Пульсации шум тип. | 50 mVp-p |
| Станд. безоп. | UL 62368-1, IEC 62368-1, EN 60950-1 |
| Напр. изоляции | 1600 VDC |
| Макс. время запуска | 10 ms |
| Тип. время запуска | 5 ms |
| Макс. импульсное напряжение | 50 VDC |
| Макс. вых. ток | 1.2 A |
| Макс. емк. нагр. | 3300 µF |
| Диап. вх. напр. | 18-36 VDC |
| Макс. регулировка линии | 0.2% |
| Макс. регулировка нагрузки | 1% |
| Макс. темп. корпуса | +105 °C |
| Примечание | Возможные замены: TMR 6-2411WI, AM6G-2405SNZ |
| Ном. вх. напр. | 24 VDC |
| Recommended input fuse | 1000 mA slow blow |
| Мин. частота переключения | 100 kHz |
| Тип упаковки | Tube (туба) |
| Сопротивление изоляции мин. | 1000 MΩ |
| Защита от КЗ | continuous, automatic recovery |
| Voltage set accuracy max | ±1% |
| Типовой входной ток без нагрузки | 28 mA |
| Isolation capacitance max | 50 pF |
| Диап. темп. хр. | -55 to +125 °C |
| Under voltage lockout max | 17 VDC |
| Under voltage lockout min | 12 VDC |
| Under voltage lockout typ | 15 VDC |
| Off idle input current max | 2.5 mA |
| Диап. раб. темп. | -40 to +78 °C |
| Макс. температурный коэффициент | ±0.02 %/K |
| Transient response time typ | 500 µs |
| Описание (англ.) | DC-DC 24VIN 1-OUT 5V 1.2A 6W 7-Pin SIP Module |
