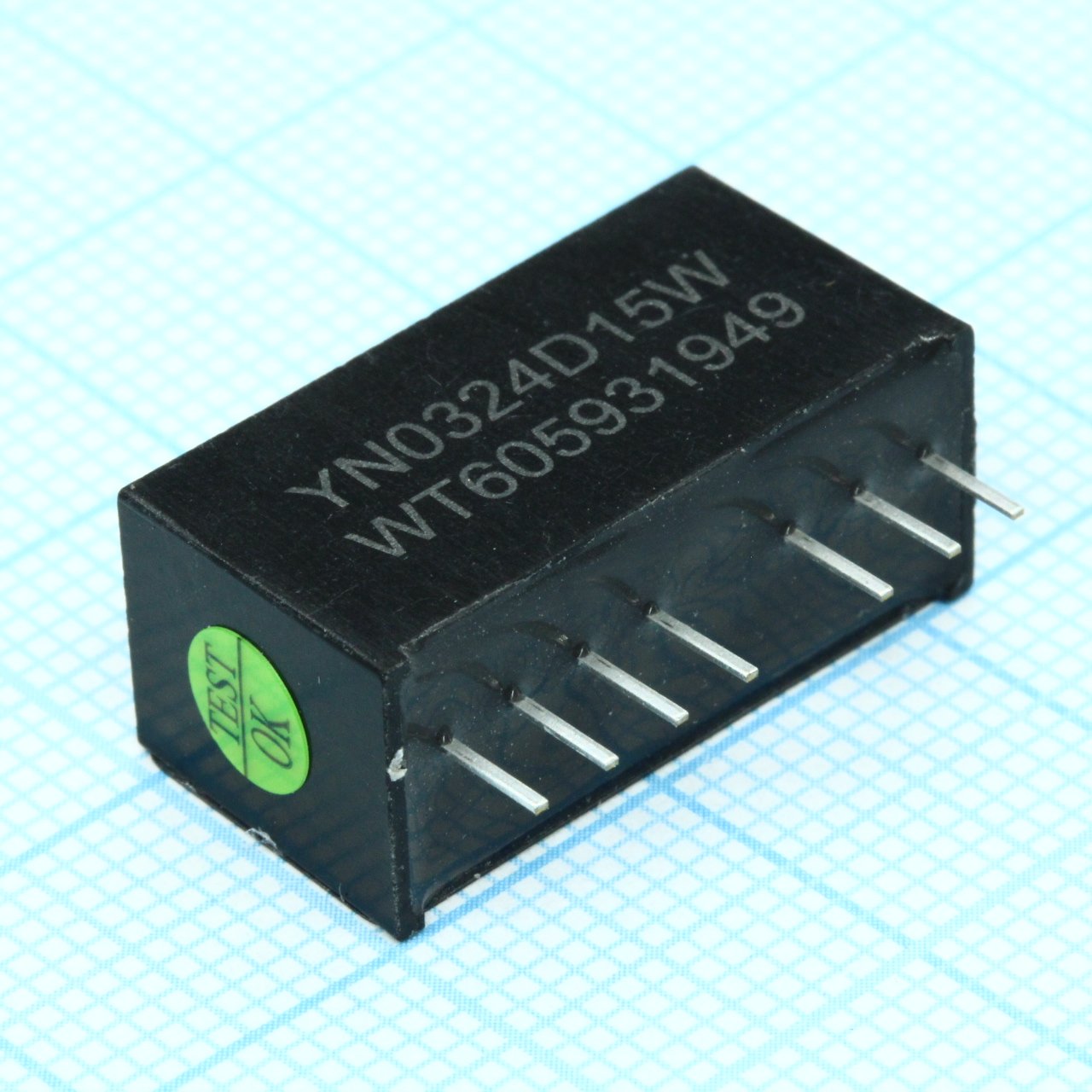

Преобразователь DC/DC на печатную плату вход 24В двуполярный выход 15В/-15В 0.1A/-0.1A 3Вт 7-Pin SIP
У поставщика
ПроизводительTraco
КатегорияDC-DC преобразователи
У поставщиков
131 шт.
Норм. уп.: 10
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1 462,21 ₽
дешевле всех
Сумма1 462,21 ₽
В наличии117 шт
юрлицам и ИП
Склад 13срок до недели
Цена за шт2 688,47 ₽
Сумма2 688,47 ₽
+ доплата 490,00 ₽
В наличии14 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 2 634,98 ₽ (−2%)
1 шт · Склад 39 · 1 462,21 ₽
Описание
Преобразователь DC/DC от Traco предназначен для монтажа на печатную плату. Модель работает от входа 24 В и выдаёт двуполярное напряжение 15В/-15В при токе до 0.1 А, обеспечивая мощность 3 Вт. Компонент выполнен в компактном корпусе SIP8. Подходит для применения в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| MTBF | 3400000h (MIL-HDBK-217F, ground benign) |
| Цоколевка | 1:-Vin(GND), 2:+Vin(Vcc), 3:Remote, 5:NC, 6:+Vout, 7:Common, 8:-Vout |
| Вес | 4.8g |
| Охлаждение | Natural convection (20 LFM) |
| Корпус | SIP-7 |
| Тип монтажа | Выводной |
| Гарантия | 3-year product warranty |
| Компонент | TMR 3-2423WI |
| Шаг выводов | 2.54 mm |
| Вибрация | MIL-STD-810F |
| Размеры | 21.8 x 9.2 mm |
| Описание | Isolated 3W DC/DC converter, dual output +15V/-15V, SIP-7, through-hole |
| Вх. фильтр | Internal Capacitor |
| Минимальная нагрузка | Not required |
| Вых. мощность | 3W |
| Диаметр штыря | 0.5mm ±0.05 |
| Материал контакта | Copper, Ni 2-3µm underplating, Sn 3-5µm matte finish |
| Время запуска | 30ms typ |
| Импульсное напряжение | 50VDC max (100ms max) |
| Термоудар | MIL-STD-810F |
| Тип. КПД | 81% |
| Вых. ток | 100mA/-100mA |
| Вых. напряжение | +15VDC/-15VDC |
| Снижение мощности | 3.3%/K above 70°C |
| Дистанционное управление | On: open circuit; Off: 2-4mA current (internal 1kΩ resistor) |
| Емкостная нагрузка | 330µF/330µF max |
| Тип соединения | THD |
| Рег. линии | 0.2% max (dual output) |
| Рег. нагрузки | 1% max (Output1), 1% max (Output2) (5-100% load) |
| Температура корпуса | +100°C max |
| Перекрестная регулировка | 5% max (25%/100% asymmetric load) |
| Материал корпуса | Non-conductive plastic (UL94 V-0) |
| Материал заливки | Silicone (UL94 V-0) |
| Пульсации и шум | 30mVp-p max (20MHz bandwidth) |
| Станд. безоп. | IEC 60950-1, EN 60950-1, UL 60950-1 |
| Insulation system | Functional insulation |
| Напр. изоляции | 1600VDC |
| Отн. влажность | 95% max (non condensing) |
| Рабочая высота | 12000m max |
| Диап. вх. напр. | 9-36VDC |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 100kHz min (RCC) |
| Сопр. изоляции | 1000MΩ min (500VDC) |
| Точность установки напряжения | ±1% max |
| Примечание | Возможная замена: AM3GH-2415DZ |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 200pF max (100kHz, 1V) |
| Раб. температура | -40°C to +85°C |
| Испытат. изоляции | 1131VAC (60s) |
| Off idle input current | 2.5mA max |
| Темп. коэф. | ±0.02%/K max |
| Время переходного отклика | 250µs typ (25% load step) |
| Тип упаковки | Tube (туба) |
| Экологическое соответствие | REACH, RoHS |
| Защита от КЗ | Continuous, automatic recovery |
| Типовой входной ток без нагрузки | 25mA |
| Макс. входной ток при полной нагрузке | 170mA |
| Описание (англ.) | DC-DC 24VIN 2-OUT 15V/-15V 0.1A/-0.1A 3W 7-Pin SIP |
| Мощность, Вт | 3 |
