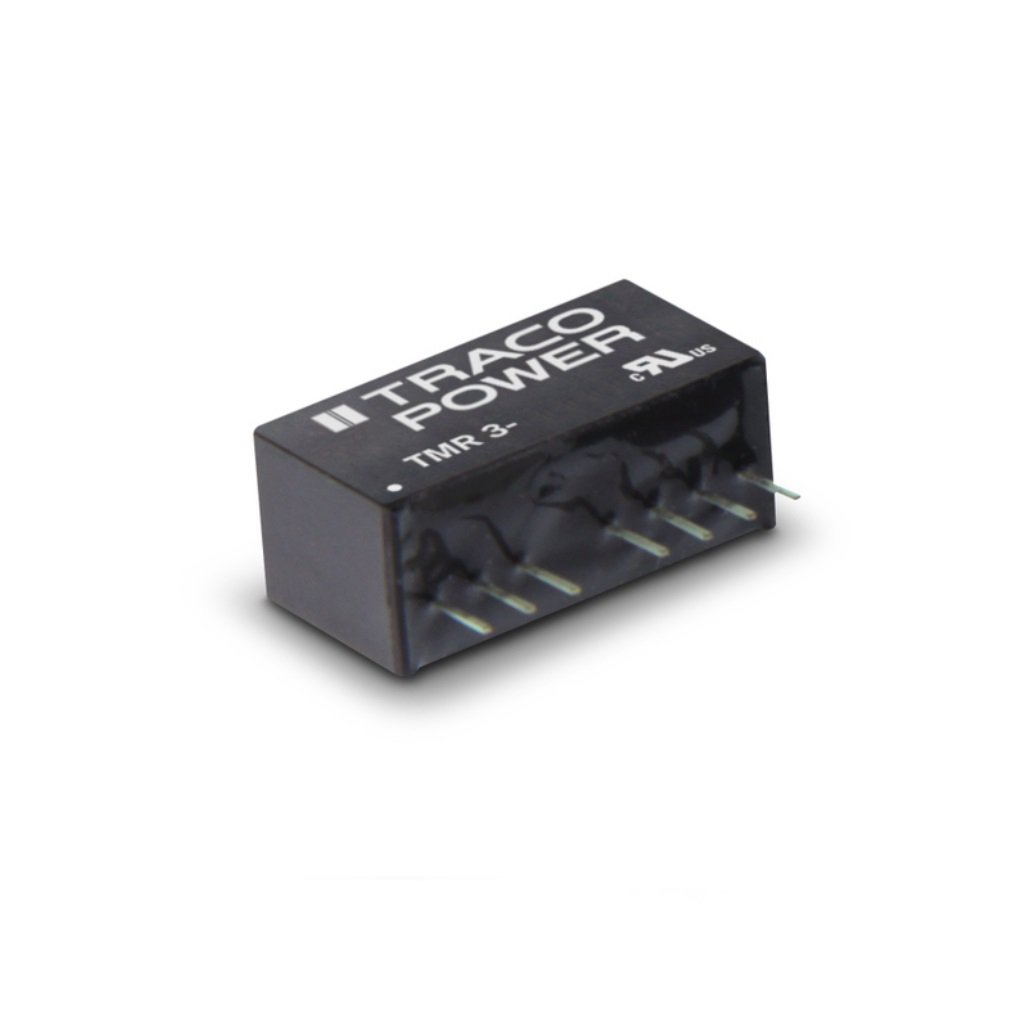

Преобразователь DC/DC на печатную плату вход 24В двуполярный выход 12В/-12В 0.125A/-0.125A 3Вт 7-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
10 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 622,62 |
| от 2 | 2 622,62 |
Описание
Преобразователь DC/DC от Traco предназначен для монтажа на печатную плату. Устройство работает от входного напряжения 24 В и выдает двуполярное напряжение 12 В/-12 В при токе до 0.125 А, обеспечивая мощность 3 Вт. Компонент выполнен в компактном корпусе SIP8. Подходит для питания операционных усилителей и других аналоговых схем в промышленной автоматике.
Технические характеристики
| MTBF | 4,870,000 hours (MIL-HDBK-217F, ground benign) |
| Цоколевка | 1: -Vin (GND); 2: +Vin (Vcc); 3: Remote; 5: NC; 6: +Vout; 7: Common; 8: -Vout |
| Вес | 4.8g |
| Охлаждение | Natural convection (20 LFM) |
| Тип монтажа | tht (сквозное отверстие) |
| Размеры | 21.8mm x 10.0mm x 12.0mm (0.86in x 0.39in x 0.47in) |
| КПД | 83% typ |
| Минимальная нагрузка | Not required |
| Вых. мощность | 3W |
| Тип упаковки | SIP-8 |
| Корпус | SIP8 |
| Время запуска | 30ms typ |
| Снижение мощности | 3.3%/K above 70°C |
| Дистанционное управление | On: open circuit, Off: 2-4mA current (internal 1kΩ resistor) |
| Материал корпуса | Non-conductive plastic (UL94 V-0 rated) |
| Output current 1 | 125mA |
| Output current 2 | 125mA |
| Output voltage 1 | 12V |
| Output voltage 2 | -12V |
| Potting material | Silicone (UL94 V-0 rated) |
| Insulation system | Functional Insulation |
| Input surge voltage | 50V max (100ms) |
| Диап. вх. напр. | 18V - 36V |
| Пульсации и шум выхода | 50mVp-p max (20MHz bandwidth) |
| Частота перекл. | 100kHz min (RCC) |
| Макс. темп. корпуса | +100°C |
| Сопр. изоляции | 1000 MOhm min (500VDC) |
| Примечание | Возможные замены: AM3G-2412DZ, AM3G-2412D-NZ |
| Входной ток без нагрузки | 16mA typ |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 200pF max (100kHz, 1V) |
| Реком. входной предохранитель | 1000mA (slow blow) |
| Испытат. изоляции | 1600VDC (60s) |
| Входной ток при полной нагрузке | 160mA max |
| Output cross regulation | 5% max (25%/100% asym. load) |
| Transient response time | 500µs typ (25% load step) |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, automatic recovery |
| Диап. темп. хр. | -55°C to +125°C |
| Макс. емкостная нагрузка выхода | 470µF / 470µF |
| Диап. раб. темп. | -40°C to +85°C |
| Output voltage set accuracy | ±1% max |
| Описание (англ.) | DC-DC 24VIN 2-OUT 12V/-12V 0.125A/-0.125A 3W 7-Pin SIP |
| Remote off idle input current | 2.5mA max |
| Output regulation load variation | 1% max (each output) |
| Output regulation input variation | 0.2% max |
