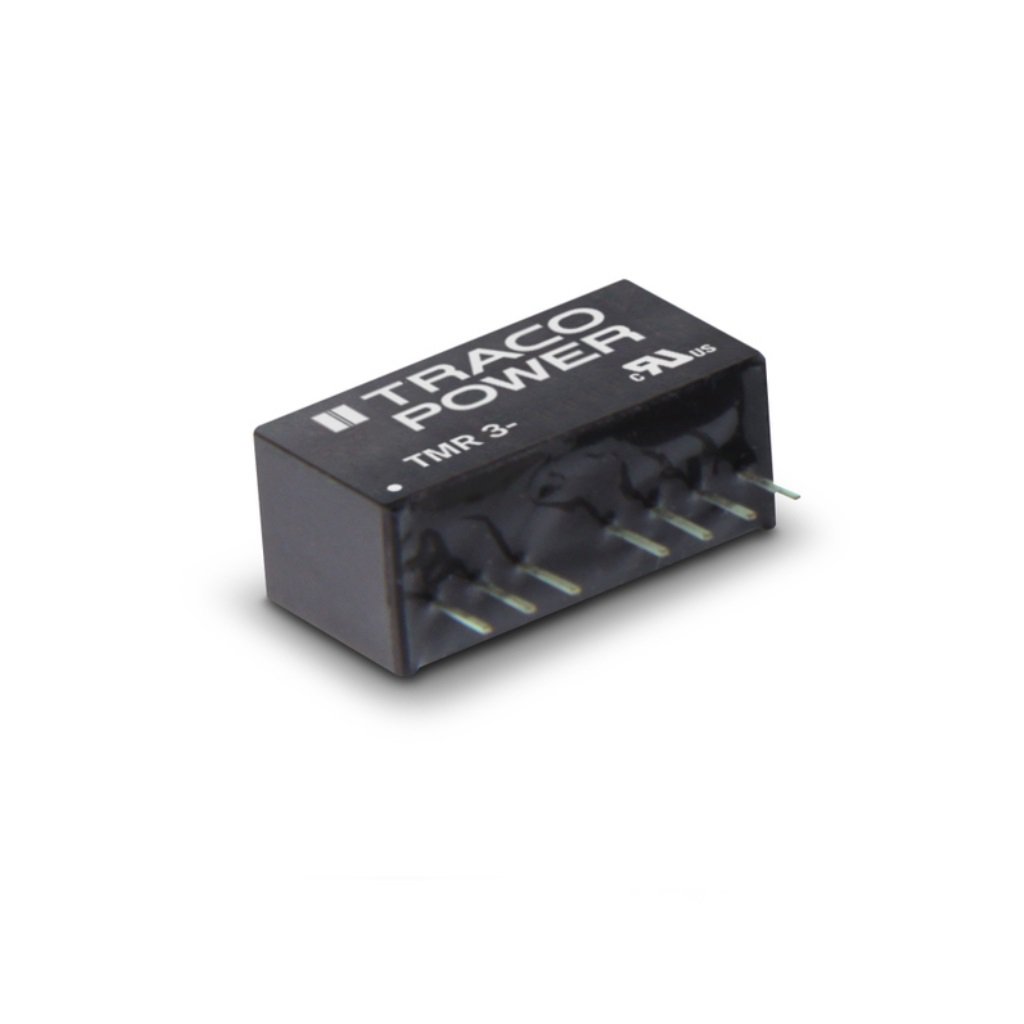

Преобразователь DC/DC на печатную плату вход 24В выход 15В 0.2A 3Вт 7-Pin SIP
У поставщика
ПроизводительTraco
КатегорияИсточники питания
У поставщиков
28 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:28 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 619,63 |
| от 2 | 2 502,92 |
| от 3 | 2 407,86 |
| от 5 | 2 337,28 |
| от 10 | 2 284,80 |
Описание
Преобразователь DC/DC от Traco предназначен для монтажа на печатную плату. Модель обеспечивает стабильное выходное напряжение 15 В при токе до 0,2 А и мощности 3 Вт, питаясь от входа 24 В. Компонент выполнен в компактном корпусе SIP8. Подходит для использования в промышленной автоматике и встраиваемых системах питания.
Технические характеристики
| Вес | 4.8 g |
| Охлаждение | Natural convection (20 LFM) |
| Корпус | SIP-8 |
| Размеры | 21.8 mm x 11.1 mm |
| Макс. влажность | 95% (non condensing) |
| Вх. фильтр | Internal Capacitor |
| Минимальная нагрузка | Not required |
| Вых. мощность | 3 W |
| Пульсации и шум | 50 mVp-p max |
| Тип монтажа | THT |
| Время запуска | 30 ms typ |
| Тип. КПД | 84% |
| Вых. напряжение | 15 VDC |
| Снижение мощности | 3.3 %/K above 70°C |
| Дистанционное управление | Current controlled, On: open circuit, Off: 2 to 4 mA |
| Рег. нагрузки | 0.5% max |
| Материал корпуса | Non-conductive Plastic (UL94 V-0) |
| Input regulation | 0.2% max |
| Potting material | Silicone (UL94 V-0) |
| Reliability mtbf | 4'870'000 h |
| Станд. безоп. | IEC 60950-1, EN 60950-1, UL 60950-1 |
| Макс. вх. напр. | 36 VDC |
| Мин. входное напряжение | 18 VDC |
| Insulation system | Functional Insulation |
| Макс. импульсное напряжение | 50 VDC (100 ms) |
| Макс. вых. ток | 200 mA |
| Макс. емк. нагр. | 680 µF |
| Макс. темп. корпуса | +100°C |
| Сопр. изоляции | 1000 MOhm min |
| Voltage set accuracy | ±1% |
| Примечание | Возможная замена: AM3G-2415S-NZ |
| Ном. вх. напр. | 24 VDC |
| Емк. изоляции | 200 pF max |
| Испытат. изоляции | 1600 VDC |
| Recommended input fuse | 1000 mA slow blow |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Мин. частота переключения | 100 kHz |
| Темп. коэф. | ±0.02 %/K max |
| Transient response time | 500 µs typ |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, Automatic recovery |
| Типовой входной ток без нагрузки | 16 mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Макс. входной ток при полной нагрузке | 160 mA |
| Описание (англ.) | DC-DC 24VIN 1-OUT 15V 0.2A 3W 7-Pin SIP |
| Remote off idle input current | 2.5 mA max |
| Мощность, Вт | 3 |
